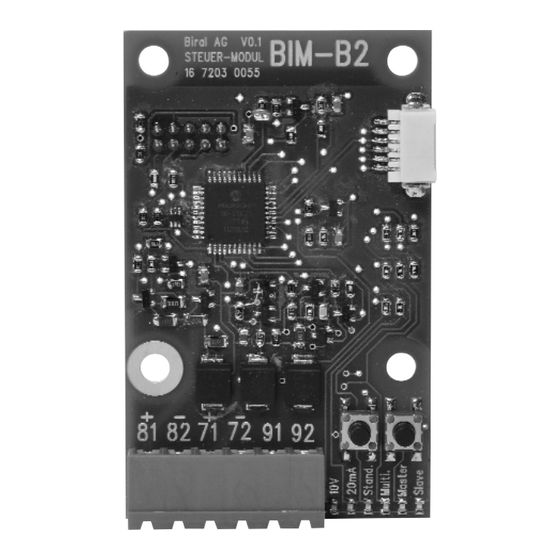

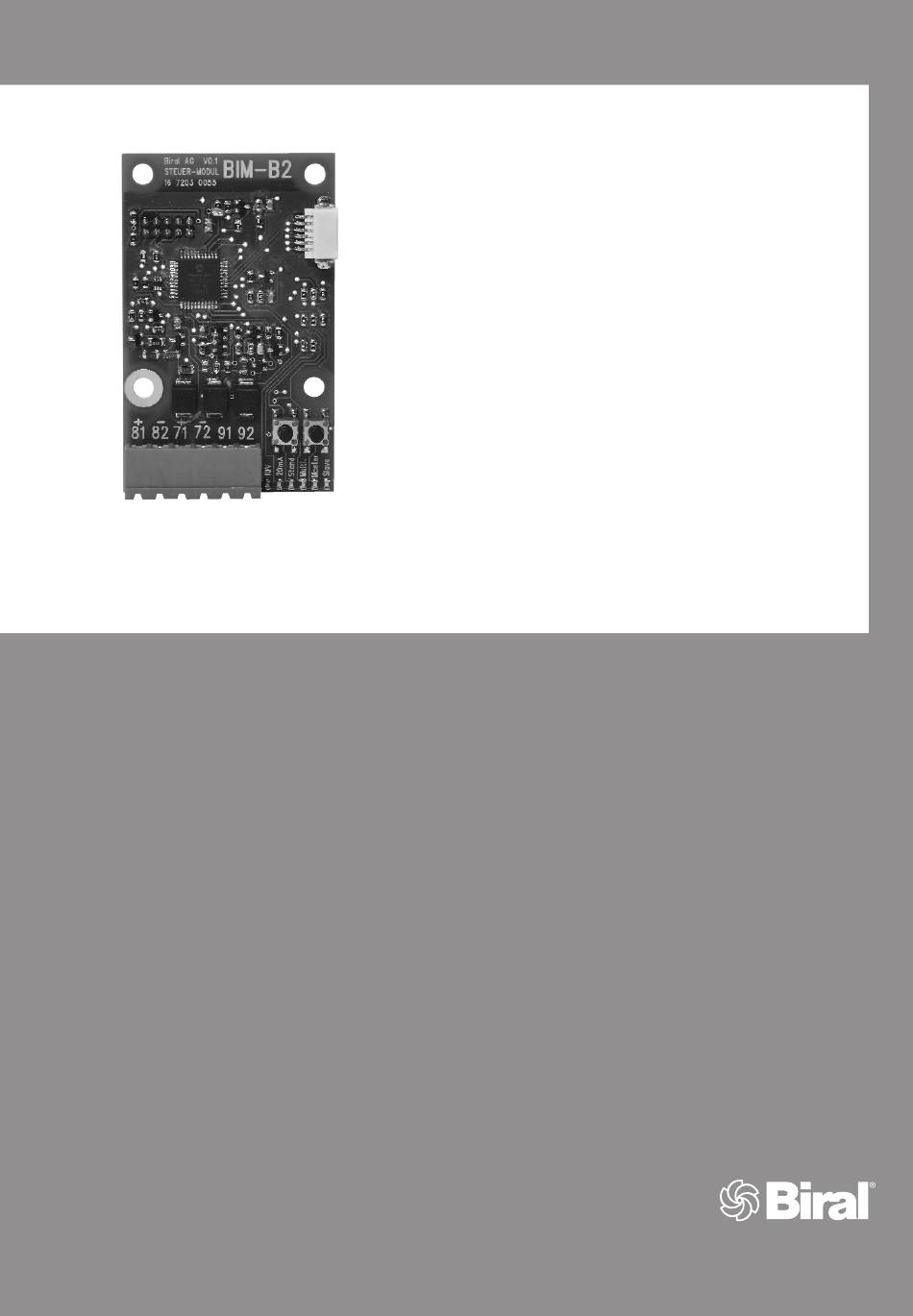

Biral Interface Modul BIM B2
Steuer-Modul – Module de commande – Modulo di comando
Control module – Regelmodule – Módulo de control
Montage- und Betriebsanleitung, Seite 2
Instructions d'installation et d'entretien, page 7
Istruzioni di installazione e funzionamento, pagina 12
Installation and Operating Instructions, page 17
Montage- en bedrijfsinstructies, pagina 22
Instrucciones de instalacion y funcionamiento, página 27
Mehr als Pumpen
Inhaltsverzeichnis
Verwandte Anleitungen für Biral BIM B2
Inhaltszusammenfassung für Biral BIM B2
- Seite 1 Biral Interface Modul BIM B2 Steuer-Modul – Module de commande – Modulo di comando Control module – Regelmodule – Módulo de control Montage- und Betriebsanleitung, Seite 2 Instructions d’installation et d’entretien, page 7 Istruzioni di installazione e funzionamento, pagina 12...
-
Seite 2: Einbau Steuer-Modul
deutsch Vor dem Anschliessen des Steuer-Moduls Achtung muss die Versorgungsspannung allpolig abgeschaltet sein! Der elektrische Anschluss muss von einem Fachmann ausgeführt werden. Der elektrische Anschluss ist in Übereinstimmung mit den örtlichen Vorschrift en vorzunehmen. 1. Einbau Steuer-Modul a) Netz ausschalten. Achtung ev. - Seite 3 deutsch 2. Anschlussschema 81-82 PWM/Multitherm Schnittstelle für externe Drehzahlvorgabe 961562_00 71-72 Analogeingang 0…10 V oder 0…20 mA für externe Drehzahlvorgabe 91-92 Zwillingspumpenfunktion Bemerkung: Nicht möglich in Kombination mit Signal-Modul 3. Analogeingang: [71] [72] 0..10 V/0..20 mA für externe Vorgabe der Drehzahl Anschluss: Klemme 71: Analog + Klemme 72: Analog –...
- Seite 4 deutsch 4. PWM [81] [82] Anschluss: Klemme 81: PWM + Klemme 82: PWM – Das Steuermodul bietet die Option, anhand 2 verschiedener PWM-Muster eine externe Drehzahlsollwertvorgabe vorzunehmen. Hierzu kann an Taster (1) folgende Einstellung vorgenommen werden: PWM Standard LED (2) leuchtet Im PWM Standard Betrieb wird die Pumpe über ein externes PWM-Signal gesteuert.
-
Seite 5: Werkseinstellung Des Moduls
(max. 2 m) miteinander verbinden. Max. Leitungsquerschnitt 1 mm In der Passiven Betriebsart steht der Motor unabhängig von externen Ansteuerungen still. Es blitzt hierbei der Biral-Impeller gemäss Ext Off. (Siehe Kapitel 7) 961598_00 91 92 Achtung Bei extern AUS/EIN, extern MIN und bei Betriebs- oder Bereitmeldung müssen die jeweiligen Schraubklemmen... - Seite 6 7. Betriebsstatus Biral-Impeller zeigt den Status der Pumpe Pumpe läuft Farbe Muster Drehung Status Betrieb (aktiv) grün normal drehend In der aktiven Betriebsart dreht der Motor. Betrieb (passiv) grün blitzend stehend In der passiven Betriebsart steht der Motor unabhängig von externen Ansteuerungen still.
