IP44.de connect Gebrauchsanweisung

IP44.de connect
Gebrauchsanweisung
Standard Anschlussoption:
1. Netzanschluss auf Spannungsfreiheit prüfen.
2. Die Verbindungen mit den gewählten Anschlüssen verle-
gen (Y-Verteilerbox, H-Verteilerbox oder Stecker/ Buch-
se). Alle Verbindungen dürfen nur horizontal und nicht
vertikal verlegt werden. Jegliche Anschlüsse dürfen nur
oberirdisch und nicht im Erdreich verlegt werden.
3. Die TWISTLOCK-Verriegelungen rasten beim Zusam-
menstecken durch festen Druck hör- und spürbar ein
(›Pfeil‹ auf ›Schloss zu‹) – siehe Abbildung.
4. Durch einfaches Drehen lassen sich die TWISTLOCK-
Verriegelungen sofort wieder lösen (›Pfeil‹ auf ›Schloss
auf‹) – siehe Abbildung.
5. Die Leuchten gemäß Gebrauchsanweisung der einzu-
setzenden IP44.de connect Leuchten anschließen.
6. Eventuell nicht angeschlossene Buchsen mit der Ver-
schlusskappe Buchse verschließen, da sonst keine Dich-
tigkeit nach Schutzart IP68 gewährleistet ist.
7. Die Netz-Anschlussverbindung mit der Schutzkontakt-
steckdose verbinden.
8. Schutzkontaktsteckdosen müssen der erforderlichen
Schutzart entsprechen.
9. Die Netz-Anschlussverbindung darf keinesfalls vergos-
sen werden.
1
welcome@IP44.de . www.IP44.de
Schloss auf Schloss zu
2
3
Hinweis:
Die oberirdisch verlegten Zuleitungen entsprechen
H05RN–F3G0,75 und H07RN-F3G1,5.
Montagehinweis:
Die IP44.de connect-Bestandteile dürfen nicht mit stark
sauren oder alkalischen Böden, oder anderen aggressiven
Substanzen, Chemikalien oder Düngemitteln in Kontakt
kommen.
Die IP44.de connect-Komponenten nur liegend auf nicht
verdichtetem Untergrund positionieren.
Sicherheit:
Wir weisen darauf hin, dass der Anschluss von IP44.de con-
nect durch einen fachkundigen Installateur zu erfolgen hat.
Für Schäden, die durch nicht sachgemäße Montage oder
Einsatz der Komponenten entstehen, wird keine Haftung
übernommen.
Bei nachträglichen Änderungen an den Komponenten erlischt
die Gewährleistung.
IP44.de connect Controller:
Bei Einsatz des Controllers berücksichtigen Sie bitte die
dem Controller beigelegte Gebrauchsanweisung.

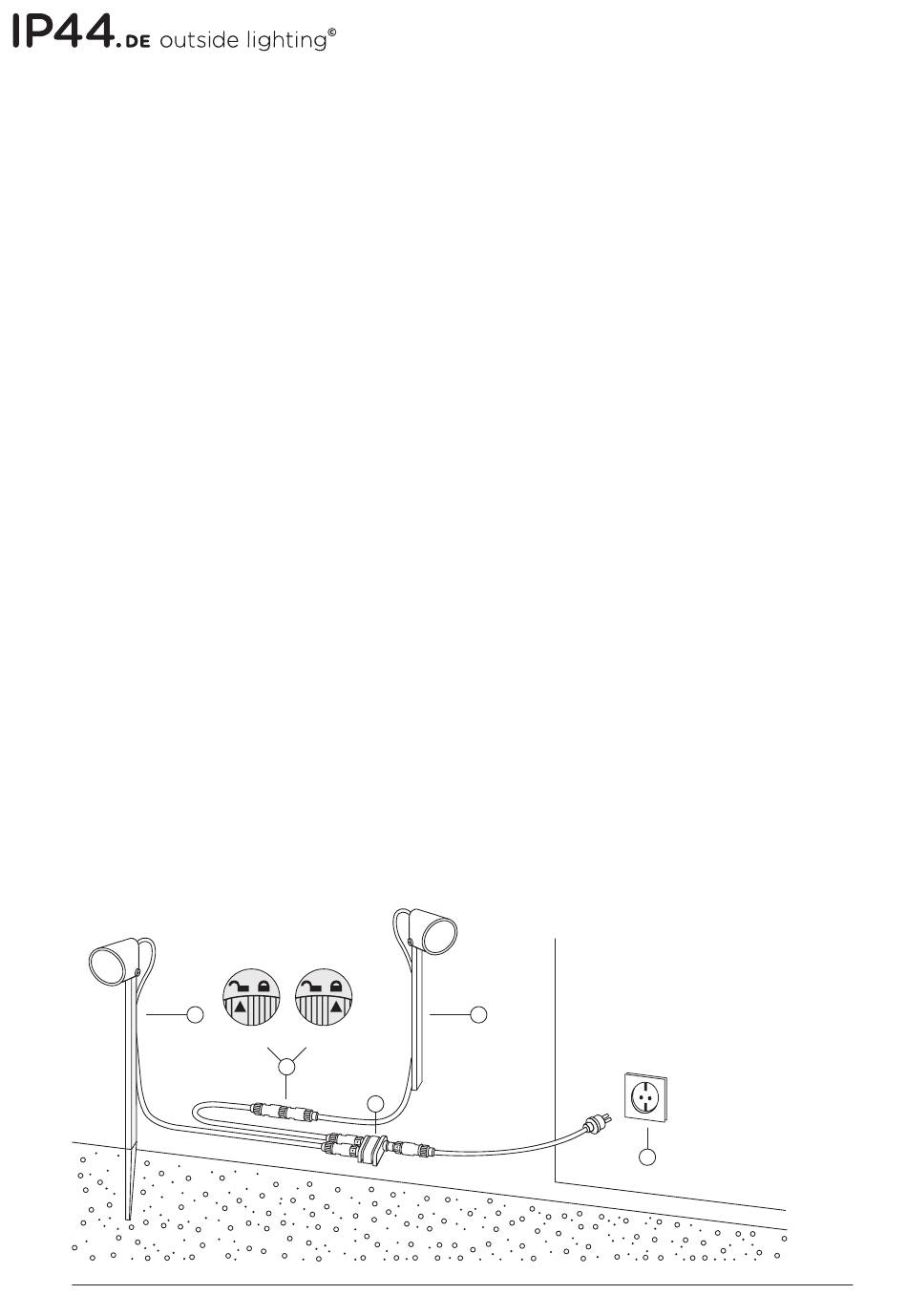

1 connect-Leuchten
2 TWISTLOCK-Verriegelung
3 Y-Verteilerbox
4 Netz-Anschlussverbindung
1
4
00 10/19
