piek mini solar join
Gebrauchsanweisung
Für unbefestigte Beet- und Grünflächen
1. Vor erstmaliger Inbetriebnahme des Solarpanels ist
dieses für etwa zwei volle Sonnentage mit jeweils 10 Std.
aufzuladen. Den erstmaligen Ladevorgang im Innenraum
vornehmen, so ist die Schutzart IP65 gewährleistet.
2. Erdspieß der Leuchten und des solar panel L in das Erd-
reich stecken. Es lassen sich max. 4 Leuchten (lix spike
solar join, reed solar join, piek mini solar join) über
den port mit einem solar panel L koppeln. Ein zweites
solar panel L lässt sich nicht anschließen.

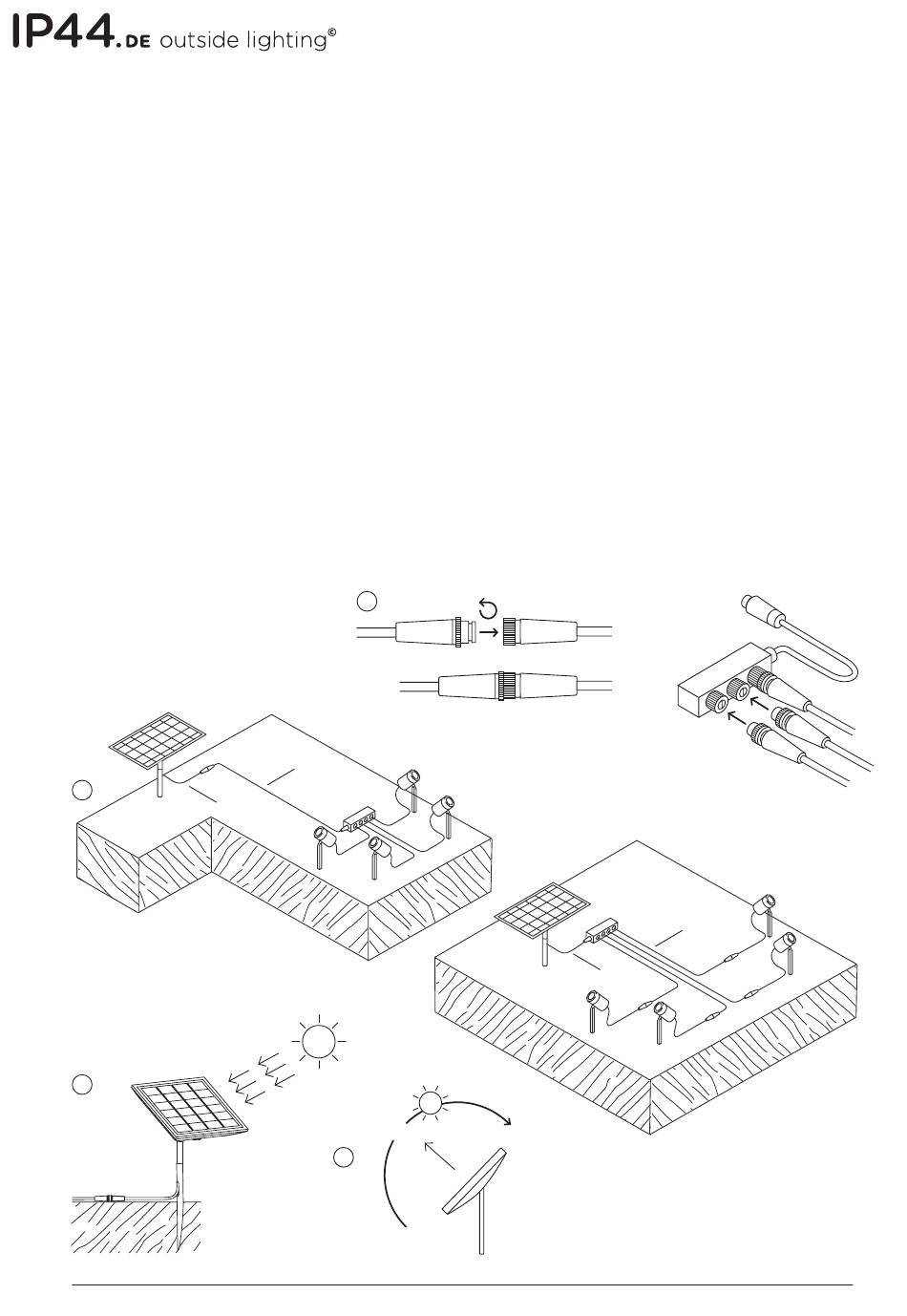

3. Die Verbindung zwischen Leuchten + Verteiler (port 2,
port 3, port 4) + Solareinheit bzw. Verlängerungskabel
oberirdisch vornehmen und nicht im Erdreich verlegen.
Der Abstand zwischen solar panel L und Leuchten sollte
10 Meter nicht überschreiten (Bild 1 + 2).
2
1 m
3
welcome@IP44.de . www.IP44.de
1
8 m
1 m
SÜDEN
4
OSTEN
4. Positionieren Sie das Solarpanel im Freien an einem
Standort mit direkter Sonneneinstrahlung (Südausrich-
tung) und setzen Sie das Solarpanel dauerhaft direktem
Sonnenlicht aus (Bild 3 + 4).
In Herbst-/Wintermonaten kann es zu eingeschränkter
Funktion kommen, da der Sonnenstand regional bedingt
nicht so hoch ist und es ggfs. zu längerer Verschattung
kommt. Achten Sie darauf, dass das Solarpanel frei von
Laub, Blättern, Ästen, Schmutz und Ablagerungen ist, um
ein optimales Ladeergebnis zu erzielen.
Bei Einbruch der Dunkelheit schalten die Leuchten sich an
und schalten sich nach etwa 5 Std. Betrieb automatisch
aus. Mit vollständig geladenem Akku können die Leuch-
ten etwa 15 Std. betrieben werden.
1 m
WESTEN
8 m
1 m
