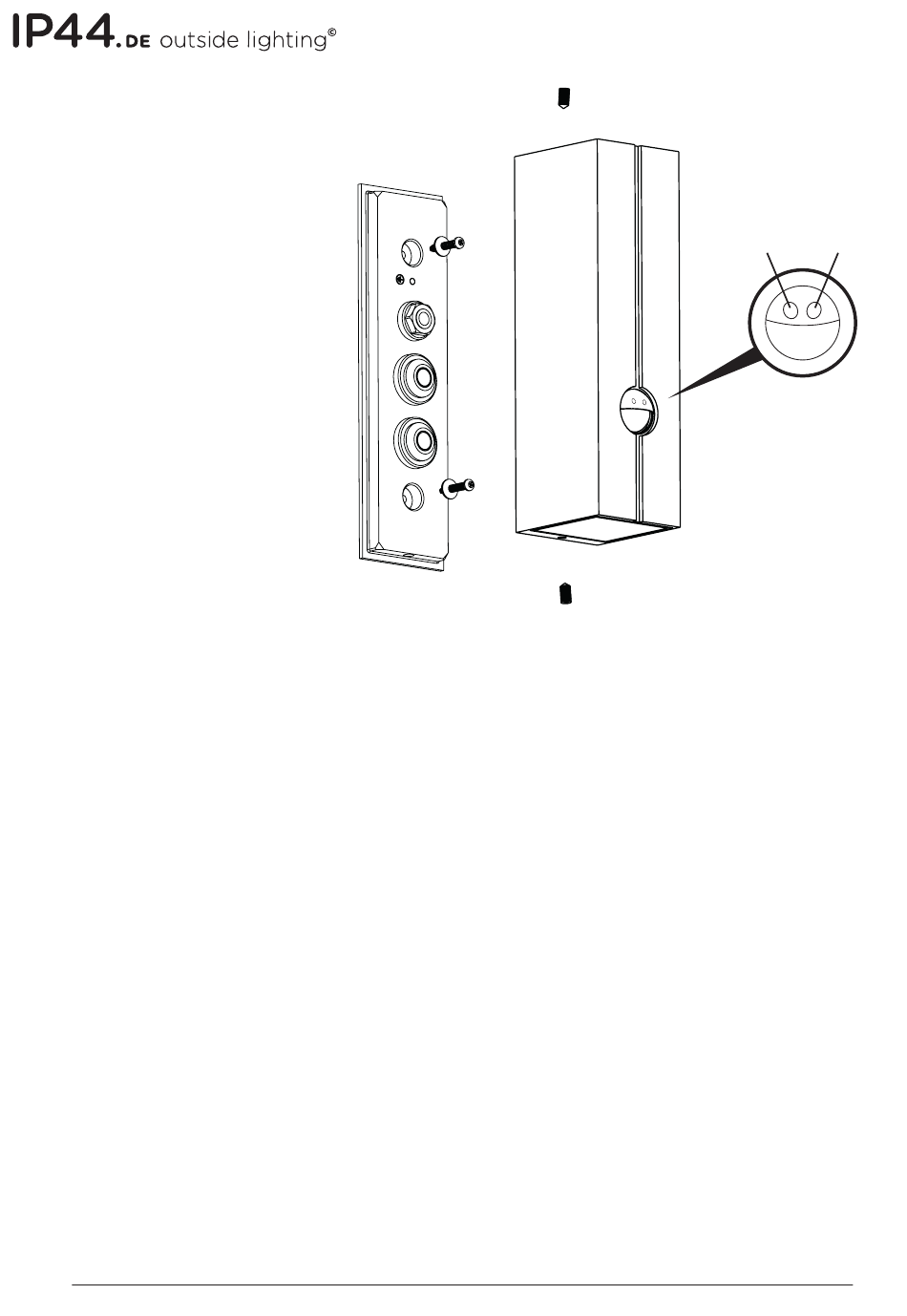

1. Netzkabel durch die Kabeleinführung der Wand-
konsole führen. Durchbruch in der Kabeleinführung so
vor nehmen, dass Dichtigkeit gewährleistet ist.
2. Wandkonsole befestigen. Auf Position „oben"
achten.Dichtungsunterlegscheiben mit der gummier-
ten Fläche zur Wandkonsole zeigend benutzen!
Nicht genutzte Befestigungslöcher abdichten.
3. Schutzleiterverbindung herstellen und elektrischen
Anschluss vornehmen.
4. Leuchtengehäuse oben aufsetzen, andrücken und
Maden schrauben gleichmäßig fest und bündig
anziehen.
5. Schutzabdeckung des Sensors um 180° nach
rechts drehen.
6. Einstellung Dauer vornehmen: vor dem Einschalten die
Zeit entgegen dem Uhrzeiger auf min. stellen. Schalten
Sie die Stromversorgung ein. Nach 30 Sek. geht der
Sensor in einen stabilen Zustand über. Nach dem
Ausschalten des Lichts prüfen Sie die Funktion und
schalten Sie das Licht wieder ein. Vorausgesetzt, dass
kein kontinuierliches Erfassungssignal vorhanden ist,
sollte sich das Licht innerhalb von 5 Sek. ausschalten.
welcome@IP44.de . www.IP44.de
7. Einstellung Lux vornehmen: wenn der Luxregler
gegen den Uhrzeigersinn auf min. eingestellt ist,
und der Sensor tagsüber getestet wird, sollte sich
das Licht nicht einschalten. Verdunkeln Sie das
Erfassungsfenster mit einem Gegenstand (Simulieren
der Nacht) und das Licht sollte sich einschalten.
8. Wenn alles korrekt eingestellt ist, kann der Zeitregler
justiert werden, um die Beleuchtungsdauer
wunschgemäß einzustellen und der Luxregler, um die
Helligkeit auszuwählen.
9. Schutzabdeckung des Sensors wieder um 180°
nach links zurückdrehen, um die Justierrädchen zu
schützen und Bewegungserfassung zu gewährleisten.
Luxregler Zeitregler
00 05/20
