Zasilanie elektryczne

WAŻNE: Pompa ciepła dostarczana jest z kablem zasilającym z wtyczką do podłączenia do gniazda, z
wbudowanym wyłącznikiem różnicowoprądowym. Instalacja gniazda musi spełniać wymogi normy ČSN 33
2000.
Zalecamy zastosować gniazdo podwójne ze wspólnym wyłącznikiem (wyłącznikiem lub programatorem czasowym).
Informacja: Przed podłączeniem urządzenia do sieci elektrycznej należy sprawdzić, czy napięcie zasilające jest zgodne z napięciem
roboczym pompy ciepła.

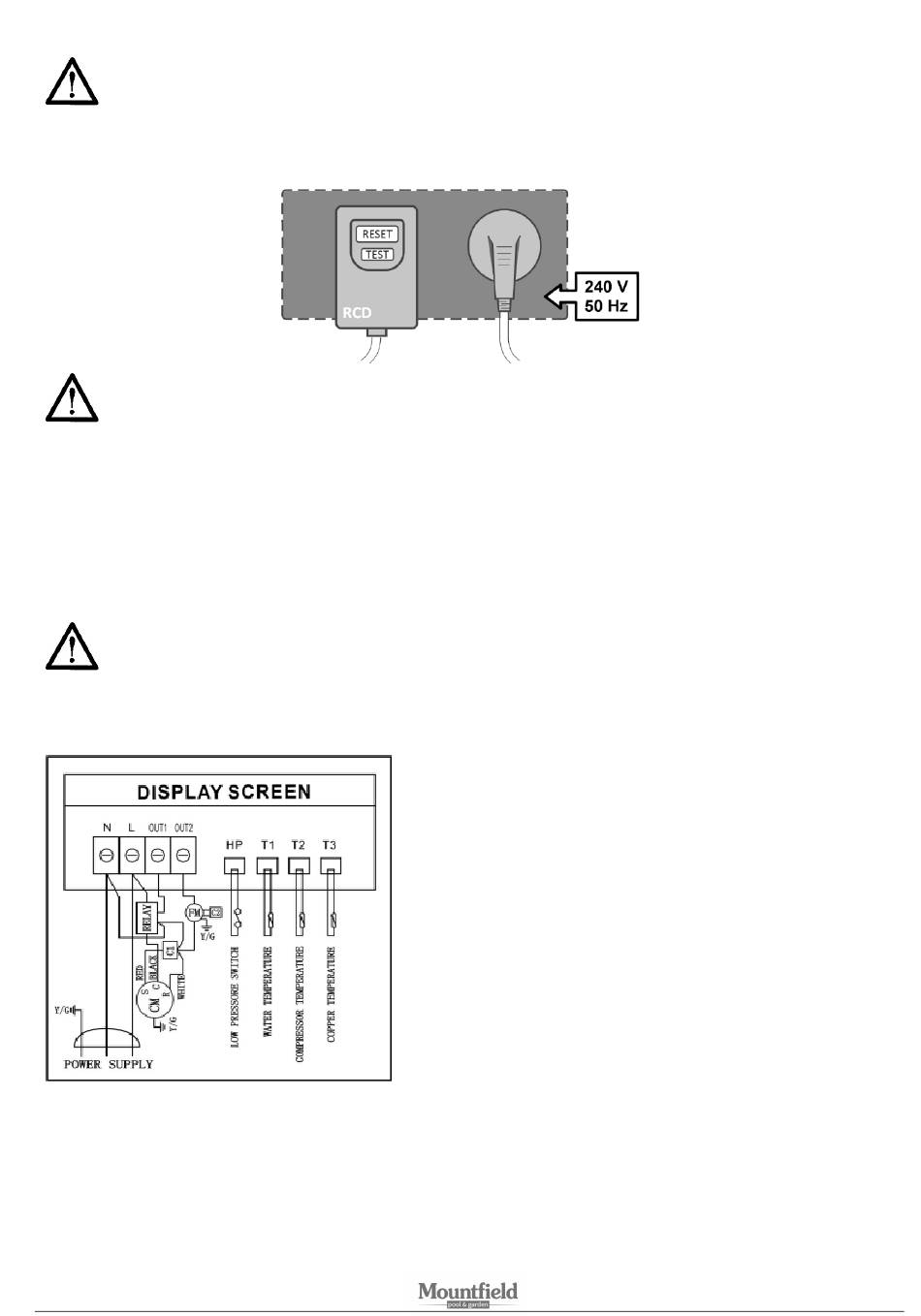

WAŻNE: Produkt jest wyposażony w wyłącznik różnicowoprądowy (RCD) znajdujący się na końcu kabla
zasilającego. Poprawność działania wyłącznika RCD należy skontrolować przed każdym użyciem:
11. Należy włożyć wtyczkę kabla zasilającego do gniazda elektrycznego.
12. Nacisnąć przycisk RESET na wyłączniku RCD. Kontrolka RCD powinna się zapalić.
13. Włączyć pompę ciepła poprzez naciśnięcie przycisku ON/OFF.
14. Nacisnąć przycisk TEST na wyłączniku RCD. Kontrolka RCD powinna zgasnąć, a urządzenie elektryczne powinno się wyłączyć.
Jeżeli kontrola RCD nie zgaśnie, a urządzenie elektryczne się nie wyłączy, wyłącznik RCD jest niesprawny.
15. Nacisnąć przycisk RESET na wyłączniku RCD. Kontrolka RCD powinna się zapalić.
Jeżeli kontrolka RCD się nie zapali, wyłącznik RCD jest niesprawny.
WAŻNE: Nie wolno używać pompy ciepła, jeżeli wyłącznik różnicowoprądowy nie działa poprawnie. Należy
odłączyć kabel zasilający do czasu stwierdzenia przyczyny usterki i usunięcia jej. Naprawę usterki należy
zlecić wykwalifikowanemu elektrykowi. Nie naprawiać wyłącznika różnicowoprądowego; nie zawiera on
żadnych elementów, które można naprawić. Otwarcie wyłącznika różnicowoprądowego powoduje utratę
gwarancji.
Schemat instalacji elektrycznej
Legenda:
Low pressure switch .......... Czujnik niskiego ciśnienia
Water temperature ........... Czujnik temperatury wody
Compressor temperature .. Czujnik temperatury czynnika
Copper temperature .......... Czujnik temperatury czynnika
CM ..................................... sprężarka
FM ..................................... wentylator
RELAY ............................... przekaźnik
Y/G ................................... uziemienie
C1, C2 ............................... kondensatory
RED / BLACK / WHITE ........ czerwony / czarny / biały przewód
chłodniczego na wylocie ze
sprężarki
chłodniczego na wejściu do
parownika
