Gentile cliente, la ringraziamo per aver acquistato un prodotto Master S.p.A. Prima di procedere all'installazione leggere attentamente questo manuale. Il dispositivo è stato
progettato per il comando di motori tubolari per la movimentazione di tende da sole e simili. Ogni altro uso al di fuori dal campo definito da Master S.p.A. è vietato e comporta, così
come il mancato rispetto delle istruzioni riportate in questo manuale, l'annullamento della responsabilità e della garanzia Master S.p.A. L'installatore deve formare l'utilizzatore finale
all'uso dell'automazione e fornirgli il presente manuale d'uso e manutenzione per eventuali successive consultazioni.
Questo sensore non protegge le tende in caso di forti e improvvise raffiche di vento.
In caso di rischi meteorologici di questo tipo, verificare che le tende restino chiuse! Master S.p.A. declina ogni responsabilità per danni verificatisi a causa di eventi atmosferici non
rilevati dal dispositivo.
Rispettiamo l'ambiente
Rispettare l'ambiente è un dovere di tutti! MASTER utilizza materiali di imballo riciclabili. Smaltisci i materiali negli appositi contenitori, secondo le norme vigenti sul
territorio. Questo prodotto potrebbe contenere sostanze inquinanti per l'ambiente e pericolose per la salute. Al termine del ciclo di vita del prodotto, segui attentamente le
norme sul più corretto smaltimento. E' severamente vietato e pericoloso smaltire il prodotto gettandolo nei rifiuti domestici.
Caratteristiche tecniche
Alimentazione: 120 o 230 Vac, 50/60 Hz
Dimensioni: 236 x 54 x 73 mm
Peso: 200 gr
Temperatura di esercizio: –20°C / +55 °C
Soglia vento: 5 Km/h / 35 Km/h
Soglia sole (solo VEGA): 1 Klux / 45 Klux
Frequenza: 433.42 Mhz
Banda di funzionamento: 433,050 – 434,790 Mhz
Potenza massima trasmessa, e.r.p. : <10 mW
Portata (stime): 100m in campo aperto, 20m all'interno di edifici
01. MONTAGGIO
01.1 Avvertenze per la sicurezza
L'installazione non corretta può causare gravi ferite
installazione, collegamento, programmazione e manutenzione del prodotto devono essere effettuate esclusivamente da un tecnico qualificato e competente, rispettando le leggi, le
normative, i regolamenti locali e le istruzioni riportate in questo manuale
è riservato, secondo le disposizioni del D.M. 37/2008, esclusivamente all'elettricista
01.2 Avvertenze per l'installazione
Leggere i dati tecnici riportati nel paragrafo "Caratteristiche tecniche" per valutare i limiti d'impiego del prodotto
installare il prodotto, verificarne la compatibilità con le apparecchiature e gli accessori associati
sia integra e non abbia subito danni durante il trasporto
di parti esterne o interne del dispositivo
parti senza l'autorizzazione del costruttore
possa garantire un fissaggio stabile
trasmissione-ricezione generato dal sensore e dal ricevitore dell'automatismo da comandare
palette rivolte verso il basso e con il corpo del sensore orizzontale (l'uso di una livella a bolla facilita l'operazione, l'attacco a muro
basculante con angolo ±90° consente di fissare il sensore anche su strutture non verticali)
ben esposto al sole-vento, lontano da fonti di calore (es: canne fumarie), lontano da ostacoli che possono interferire con il
●
movimento delle palette Nel caso di più apparecchiature radio nello stesso impianto, la distanza fra di loro non deve essere
inferiore a 1,5 m ● Non installare il prodotto in prossimità di superfici metalliche
pulizia del prodotto, non utilizzare pulitori a getto d'acqua o ad alta pressione
prossimità del rullo avvolgitore a motore alimentato
01.3 Avvertenze per l'uso
Il prodotto non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano
ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse non abbiano potuto beneficiare, attraverso
l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso del
●
prodotto Prima di azionare l'avvolgibile, assicurarsi che persone o cose non si trovino nell'area interessata dal movimento
dell'avvolgibile. Controllare l'automazione durante il movimento e mantenere le persone a distanza di sicurezza, fino al termine
del movimento ● Non permettere ai bambini di giocare con l'apparecchio e con i dispositivi di comando
l'avvolgibile quando si stanno effettuando operazioni di manutenzione (es. pulizia vetri, ecc). Durante le manutenzioni
scollegare la linea di alimentazione

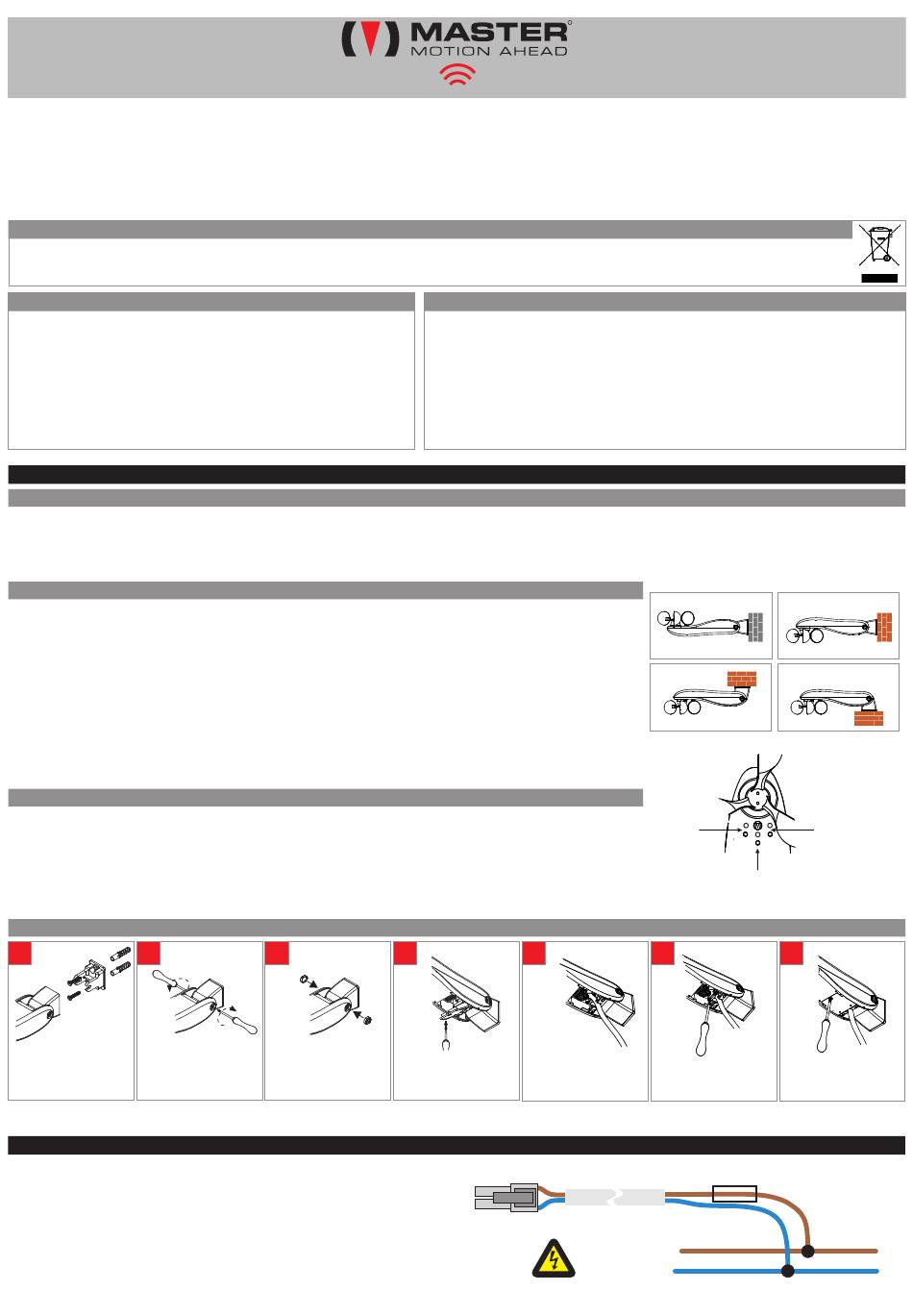

01.4 Montaggio
(1)
A B
Fissa il supporto con i Chiudi le due viti che
tasselli e viti in fissano il supporto al
dotazione sensore
(1) ATTENZIONE: queste viti non devono mai essere svitate completamente.
02. COLLEGAMENTI ELETTRICI
Effettuare i collegamenti in assenza di alimentazione
alimentazione non dipenda da circuiti elettrici destinati all'illuminazione
sempre il motore all'impianto di messa a terra (giallo/verde)
deve essere inserito un dispositivo magnetotermico o differenziale. Sulla linea di
alimentazione deve essere inserito un dispositivo di sezionamento con categoria di
sovratensione III, cioè distanza tra i contatti di almeno 3,5 mm
alcuna protezione contro sovraccarichi o cortocircuiti. Prevedere sulla linea di
alimentazione una protezione adeguata al carico, ad esempio un fusibile di valore massimo
500 m A ● La sezione dei cavi di collegamento deve essere proporzionata alla lunghezza
degli stessi ed all'assorbimento del carico, ed in ogni caso non inferiore ad 1,5 mm.
●
Conservare queste istruzioni per eventuali interventi futuri di manutenzione e smaltimento del prodotto
● L'urto violento e l'utilizzo di utensili non adeguati può causare la rottura
● È vietato forare o manomettere in alcun modo il dispositivo. Non modificare o sostituire
● Verificare che la superficie prescelta per l'installazione sia di materiale solido e
● Verificare che il luogo prescelto per l'installazione del sensore sia all'interno del raggio di
C
Inserisci i due
coperchietti di copertura
viti
● Verificare che la linea di
●
Nella linea di alimentazione
● Il prodotto non prevede
433,42 MHz
Note sui sistemi radio
E' consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad esempio in
vicinanza di stazioni di polizia, porti, aeroporti, banche, etc). E' comunque opportuno un
sopralluogo tecnico prima di installare un qualsiasi sistema radio al fine di individuare possibili
fonti di interferenza. I sistemi radio possono essere utilizzati laddove eventuali disturbi o
malfunzionamenti del trasmettitore o del ricevitore non presentino fattore di rischio, o se tale
fattore è annullato da opportuni sistemi di sicurezza. La presenza di dispositivi radio operanti alla
stessa frequenza di trasmissione (433,42 MHz) possono interferire con il ricevitore radio del
dispositivo stesso riducendone la portata su tutto il sistema radio e limitando di conseguenza la
funzionalità dell'impianto.
●
Il cablaggio elettrico deve rispettare le norme CEI in vigore. La realizzazione dell'impianto elettrico definitivo
●
Certe applicazioni richiedono il comando a «uomo presente» e possono escludere l'utilizzo di
● Verificare che la confezione
● Installare il prodotto con le
● Il prodotto deve essere installato
● Non utilizzare prodotti abrasivi o solventi per la
● Per la vostra sicurezza, è vietato operare in
D E
Svita la vite ed apri il
coperchio sotto il
sensore
connettore
● Collegare
R
X
● Prima di
Led VENTO
Pulsante P1
● Non azionare
F
Inserisci il cavo con Blocca il cavo
plug in dotazione attraverso il ferma
cavo in dotazione
FUSIBILE 500mA
ALIMENTAZIONE
DI RETE
VEGA
sensore sole/vento radio
rev03.1 26.07.2017
●
Tutte le operazioni di
Led MANOVRA
Pulsante P3
Led SOLE
Pulsante P2
G
Chiudi il coperchio
marrone
blu
L (Fase)
N (Neutro)
