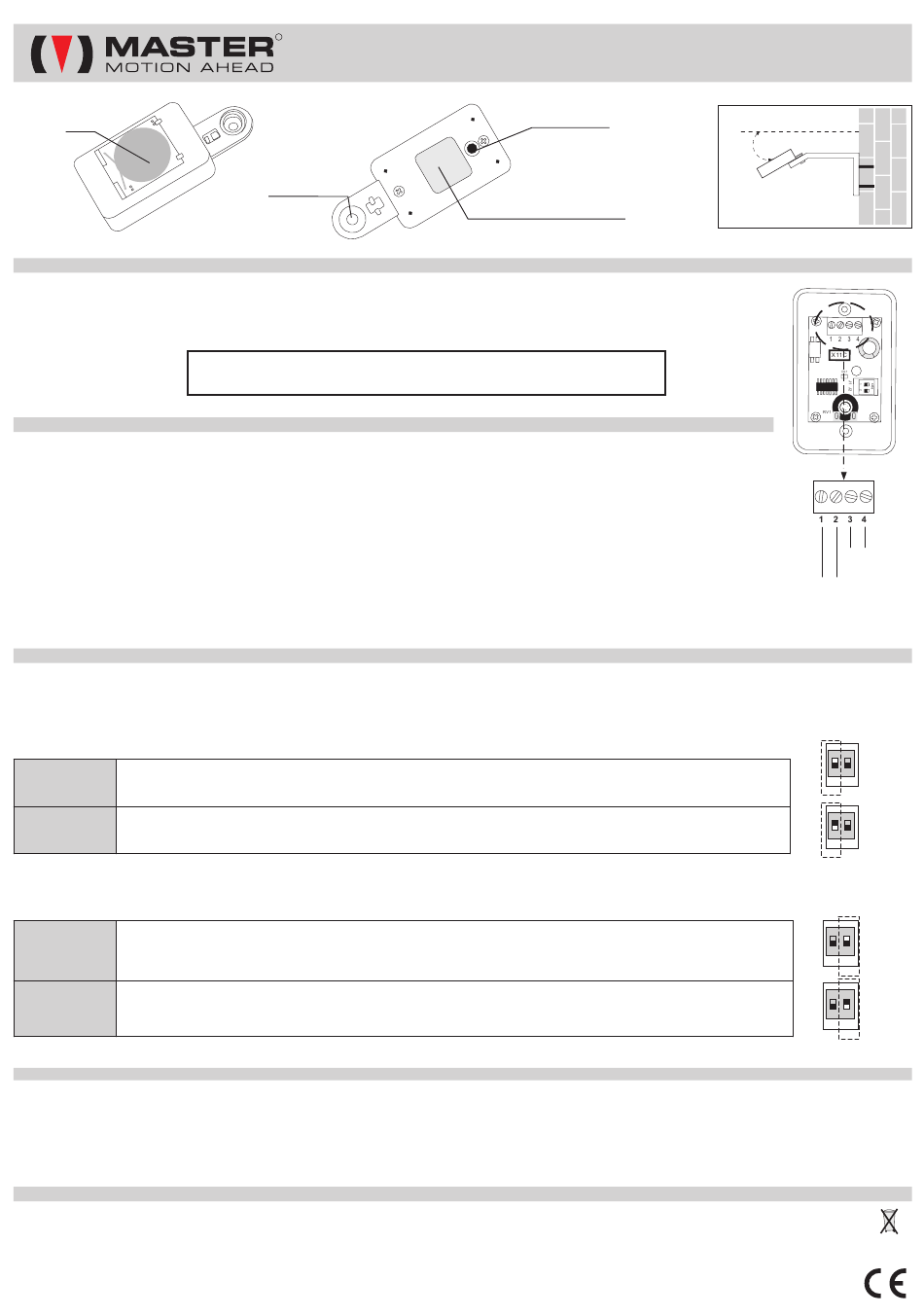

Master X11 Bedienungsanleitung

Sensore
1. CARATTERISTICHE TECNICHE (riferite alla temperature di 20°C)
- Alimentazione: 9-15 Vdc
- Portata del contatto: 100 mA @ 12 Vdc
- Consumo: 6mA con contatto aperto, 10 mA con contatto chiuso
2. COLLEGAMENTI ELETTRICI
- Il prodotto deve essere installato da personale tecnico qualificato in modo tale da rispettare tutte le norme e leggi vigenti sul territorio.
- Operare sul prodotto con cautela, utilizzando utensili adeguati.
- Verificare che la linea di alimentazione elettrica non dipenda da circuiti elettrici destinati all'illuminazione.
- La linea di alimentazione deve essere protetta da un adeguato dispositivo magnetotermico o differenziale.
- Nel caso di più apparecchiature radio nello stesso impianto, la distanza fra loro non deve essere inferiore a 1,5 mt.
- Non modificare o sostituire parti senza autorizzazione della casa costruttrice.
2.1 Alimentazione
Per alimentare il modulo, utilizzare gli alimentatori PS12 (con contatto pulito in uscita) o AT12 (segnale pioggia via radio). La tensione
di alimentazione deve essere applicata ai morsetti 3 e 4.
2.2 Contatto pioggia
Se il sensore rileva la presenza di pioggia, si chiude il contatto tra i morsetti 1 e 2.
3. LOGICA DI FUNZIONAMENTO DEL SENSORE PIOGGIA
Se il sensore rileva pioggia, viene chiuso il contatto pioggia (morsetti 1 e 2). Il contatto si riapre quando il piattello del sensore torna ad essere sufficientemente
asciutto. È possibile impostare il sensore in modo tale che il contatto rimanga chiuso per almeno 2 minuti (vedi punto 3.1). Se il contatto è chiuso il led è acceso;
se il contatto è aperto il led è spento.
3.1 Logica di funzionamento del contatto pioggia
Il microinterruttore J1 permette di selezionare la logica di funzionamento del contatto di uscita:
J1 OFF Con pioggia il contatto viene chiuso per almeno 1 secondo; il contatto viene riaperto quando il piattello torna ad
essere sufficientemente asciutto. Questa è l'impostazione predefinita dalla fabbrica.
J1 ON Con pioggia il contatto viene chiuso per almeno 2 minuti; il contatto viene riaperto quando il piattello torna ad essere
sufficientemente asciutto.
3.2 Sensibilità alle piccole gocce
Alcuni fenomeni atmosferici (ad esempio rugiada, nebbia, ecc) tendono a depositare delle piccole gocce sul piattello del sensore che potrebbero essere interpretate
come presenza di pioggia. Attraverso il microinterruttore J2 è possibile scegliere fra due livelli di sensibilità alle piccole gocce:
J2 OFF Tale impostazione rende più sensibile il sensore alla pioggia fine, costituita da gocce molto piccole, tuttavia
potrebbero verificarsi chiusure del contatto pioggia in caso di rugiada, nebbia, ecc. Questa è l'impostazione
predefinita dalla fabbrica.
J2 ON Questa scelta rende meno sensibile il sensore alla pioggia fine ed alle piccole gocce che caratterizzano fenomeni
atmosferici tipo rugiada, ecc.
4. DOMANDE FREQUENTI E RISOLUZIONE DEI PROBLEMI
? Il sensore pioggia non chiude il contatto in presenza di pioggia.
- Appena viene alimentato, il sensore accende brevemente il led. Se ciò non avviene verificare che ai morsetti 3 e 4 sia presente la tensione di alimentazione.
? Il contatto del sensore non è stabile, cioè si chiude e si apre senza apparente motivo.
- Portare il microinterruttore J1 nella posizione ON.
5. SMALTIMENTO
Al termine del ciclo di vita del prodotto, smaltirlo secondo quanto previsto dai regolamenti locali. Questo prodotto potrebbe contenere sostanze inquinanti
per l'ambiente e pericolose per la salute, è vietato smaltire il prodotto gettandolo nei rifiuti domestici.
Tutti i prodotti e le specifiche tecniche citati in questo documento sono soggetti a variazioni senza preavviso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi
impropri, erronei o irragionevoli. Con la presente MASTER SpA dichiara che questo dispositivo è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttive. La
dichiarazione di conformità può essere richiesta al seguente indirizzo mail: info@mastermotion.eu
R
Supporto staffa
NOTA IMPORTANTE PER L'INSTALLATORE
installare il sensore con una inclinazione variabile da 30° a 45°
X11
SENSORE PIOGGIA
Passaggio cavo
Dati identificazione prodotto
- Dimensioni:
- Peso:
- Temperatura di esercizio: da –20 a +55 °C
- Grado di protezione:
30°- 45°
93 x 38 x 28 mm
50 g
IP55
rev.02 12/12/2018
12Vac
CONTATTO
PIOGGIA
ON
1 2
OFF
J1 J2
ON
1 2
OFF
J1 J2
ON
1 2
OFF
J1 J2
ON
1 2
OFF
J1 J2
