5.5.2.3 Kompaktabzweig vom Einspeisesystem für 3RA6 demontieren
Voraussetzungen
• Schraubendreher mit max. 7,5 mm Durchmesser und mindestens 100 mm Schaftlänge zum
Entriegeln des Kompaktabzweigs.
• Der Kompaktabzweig muss ausgeschaltet sein (Handhabe in Stellung
Vorgehen
Im Servicefall kann der Kompaktabzweig unter Spannung aber stromlos, aus dem
Einspeisesystem entnommen werden.
Hinweis
Durch die stehende Verdrahtung am SIRIUS Einspeisesystem für 3RA6 müssen die
Hauptstromkreisklemmen nicht abgeklemmt werden.
①
②
③
Kompaktabzweig SIRIUS 3RA6
Systemhandbuch, 03/2021, NEB560060101000/RS-AC/008
ACHTUNG
Sachschaden am Kompaktabzweig und Einspeisesystem!
Sie können den Kompaktabzweig und das Einspeisesystem beschädigen, wenn Sie den
Kompaktabzweig im eingeschalteten Zustand (Handhabe in Stellung
Einspeisesystem für 3RA6 herausziehen.
Stellen Sie sicher, dass die Handhabe des Kompaktabzweigs in OFF-Stellung ist, bevor Sie
den Kompaktabzweig aus dem Einspeisesystem für 3RA6 herausziehen.
1
2
3

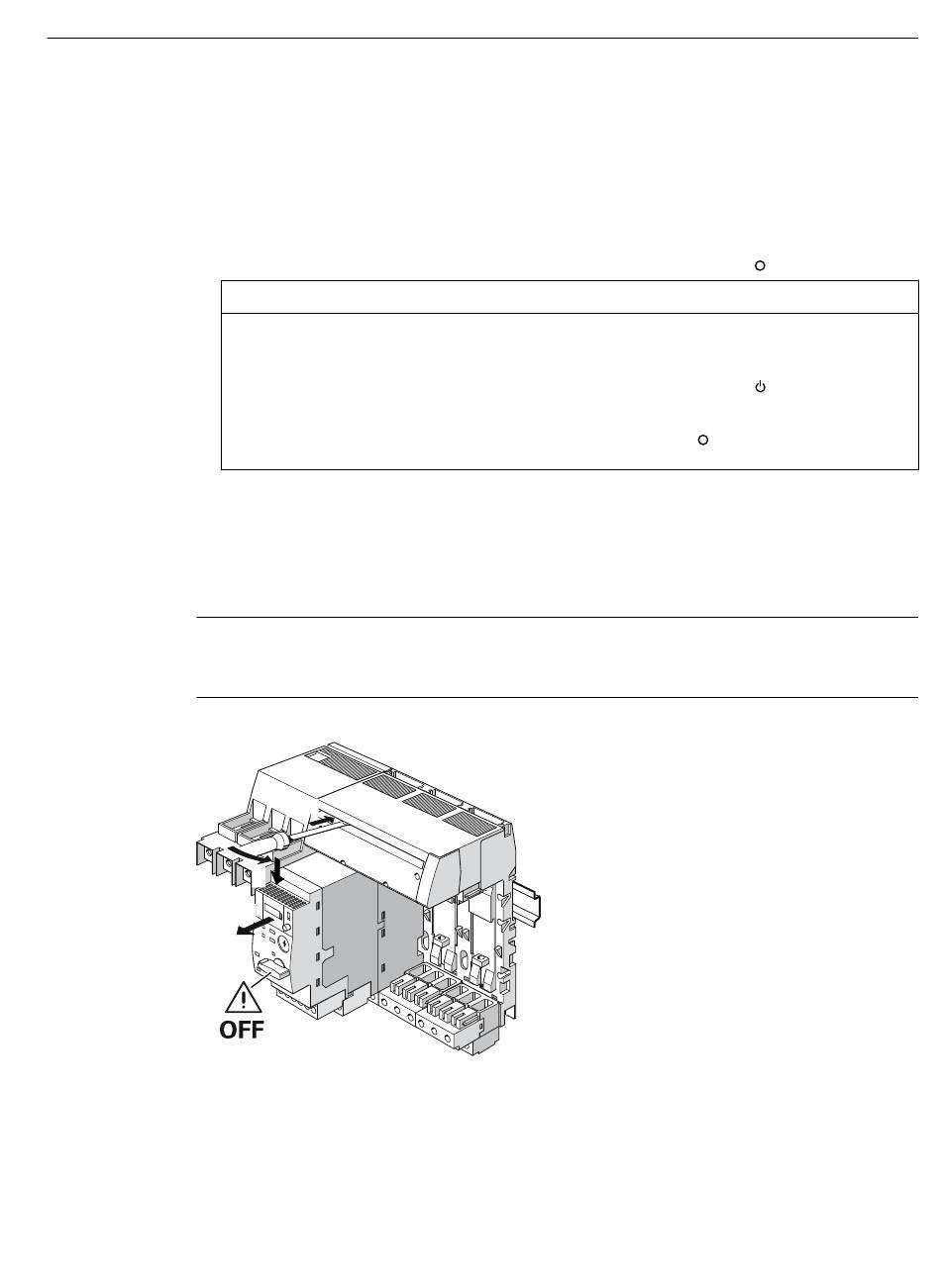

Fahren Sie mit einem Schraubendreher in die Öffnung.
Kippen Sie den Schraubendreher nach rechts und anschließend nach unten (siehe Pfeil am Geh‐
äusedeckel) so dass der Kompaktabzweig ca. 5 mm nach vorne geschoben wird.
Nehmen Sie den Kompaktabzweig nach vorne von der Schraubeinspeisung oder dem Erwei‐
tungsblock ab.
Kompaktabzweig 3RA61 / 3RA62
5.5 Montieren / Demontieren
