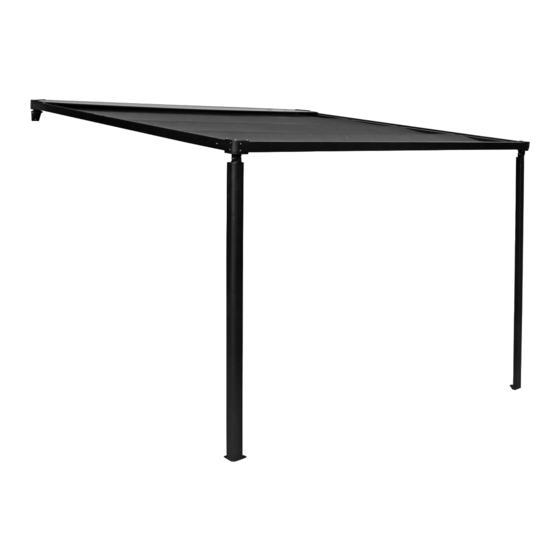

PERGOLA MARKISE MIT MOTOR | Montage- und Gebrauchsanweisung
STORE PERGOLA AVEC MOTEUR | Manuel d'installation et de l'utilisateur
TENDA PERGOLA CON MOTORE | Manuale d'installazione e d'uso
PERGOLA-ZONNESCHERM MET MOTOR | Installatie- en gebruiksaanwijzing
PERGOLAMARKIS MED MOTOR | Installations- och bruksanvisning
PERGOLOVÁ MARKÝZA S MOTOREM | Montážní a uživatelský manuál
PERGOLOVÁ MARKÍZA S MOTOROM | Inštalačná a používateľská príručka
MARCHIZĂ - PERGOLĂ CU MOTOR | Manual de instalare şi utilizare
PERGOLA AWNING MOTORISED | Installation and User Manual
10329557
10329559
10329560
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Hornbach 10329557
Inhaltszusammenfassung für Hornbach 10329557
- Seite 1 10329557 10329559 10329560 PERGOLA MARKISE MIT MOTOR | Montage- und Gebrauchsanweisung STORE PERGOLA AVEC MOTEUR | Manuel d’installation et de l’utilisateur TENDA PERGOLA CON MOTORE | Manuale d’installazione e d’uso PERGOLA-ZONNESCHERM MET MOTOR | Installatie- en gebruiksaanwijzing PERGOLAMARKIS MED MOTOR | Installations- och bruksanvisning PERGOLOVÁ...
-
Seite 2: Inhaltsverzeichnis
Windwiderstandsklasse 2 Lieferumfang Service 1 x motorbetriebene Pergola-Markise Bei Kundendienst- oder Ersatzteilanfragen wenden 2x Wandhalterungen Sie sich bitte an Ihren HORNBACH-Markt vor Ort oder 1x einziehbarer Schirm schreiben Sie eine E-Mail an: 1x Fernbedienung Alle erforderlichen Bolzen, Unterlegscheiben, Muttern service@hornbach.com und Schrauben, die zur Installation der Pergola-Mar- kise benötigt werden, außer Wandmontage-Material... -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Wichtige Sicherheitshinweise WARNUNG - FÜR DIE SICHERHEIT VON PERSONEN IST ES und / oder Eis können der einziehbaren Schirm zerstören. WICHTIG, DASS DIESE HINWEISE BEFOLGT WERDEN Automatische Steuerungen müssen unter derartigen Be- DIESE ANLEITUNG AUFBEWAHREN. dingungen auf Handbetrieb (z. B. Winterbetrieb) gestellt ∙... -
Seite 4: Übersicht
Übersicht Bauteile Markise 1 Obere Abdeckung Fernbedienung 2 Einziehbarer Schirm 9 Ausfahren 3 Linker/rechter Träger 10 Pause 4 Vorderer Träger 11 Einfahren 5 Netzstecker 12 Beleuchtung 6 Linke/rechte Säule 7 Halterungen 8 Hinterer Träger Montagematerial M6 Kunst- M6x10 M6x14 M6x12 M6x16 stoff -Unterleg- Schrauben 4x... - Seite 5 M6x20 M6x30 Schrauben 4x M6x40 Schrauben 4x M6x20 Innensechskant- Schrauben 4x schrauben 8x DEUTSCH...
- Seite 6 M8x50 M10x90 M8x100 Ø6 Unterlegscheibe 22x (+2) Innensechkant- Schrauben 2x Schrauben 4x schraube 2x Ø6x16 Unter- Ø8 Unterlegscheibe Ø10 Unterleg- M6 Sicherungsmutter 4x legscheibe 4x scheibe 4x M8 Sicherungsmutter 6x M10 Siche- M10 Mutter 2x R L-Halterungen 1x rungsmutter 2x L L-Halterungen 1x Ecken- Eck-Deckplatte 4x...
- Seite 7 Hinterer Träger 1x Linker/rechter Träger 2x Obere Abdeckung 1x Linke/rechte Säule 2x Vorderer Träger 1x Einziehbarer Schirm 1x DEUTSCH...
-
Seite 8: Montage
Montage Montagestelle WARNUNG WARNUNG Bei Zweifeln hinsichtlich der Tragfähigkeit der Um Gefahren während der Montage zu vermei- Montagestelle einen Fachmann zu Rate ziehen. den, muss der Monteur in nachstehenden Berei- chen über ausreichende Kenntnisse verfügen: • Vor der Montage prüfen, ob die Wand an der Montage- Gesundheit und Sicherheit am Arbeitsplatz, Be- stelle über eine ausreichende Tragfähigkeit verfügt. -
Seite 9: Montagematerial
Montagematerial Ein vollständig ausgefahrener, einziehbarer Schirm WARNUNG muss extremen Belastungen an seinen Befestigungs- elementen standhalten können. Das richtige Befes- Um der in der Konformitätserklärung genannten tigungsmaterial muss abhängig vom Wandtyp an Windwiderstandsklasse zu entsprechen, muss die der Montagestelle gewählt werden, um eine sichere montierte Markise folgende Erfordernisse erfül- Befestigung zu gewährleisten. - Seite 10 Linker und rechter Träger Befestigen Sie die Eckhalterun- gen (4x) an den Enden des linken und rechten Trägers der Pergola-Markise. Achten Sie darauf, dass die geschlitzten Seiten der Träger in die glei- che Richtung weisen wie die Enden der Eckhalterungen Für diesen Schritt werden keine Schrauben benötigt.
- Seite 11 Versteifen der Rahmenecken Wenn die vier Träger durch die Eckhalterungen miteinander verbunden sind, werden sie mit den Eck-Deckplatten und Eck- Bodenplatten versteift. An den zwei hinteren Ecken jeweils eine Eck-Deckplatte und die passende Eck- Bodenplatte festschrauben (L hinten rechts und R hinten links).
- Seite 12 Höhe und etwa 250 cm über dem Boden montiert wer- den. Der Abstand X zwischen den Innenseiten der Montage- halterungen beträgt: 10329557: 385 cm 10329559: 385 cm 10329560: 285 cm Markieren Sie die Befestigungs- bohrungen (4x) der Montagehal- terungen an der Wand.
- Seite 13 Montage der Rahmenrückseite Nachdem beide Wandhalterungen fachgerecht montiert wurden, kann die Markise befestigt werden. Für die Schritte 5 bis 11 sind mindestens zwei Leitern oder Tritte erforderlich. Sicherstellen, dass die Leitern/ Tritte sicher stehen, um Stürze zu verhindern. Nur Leitern/ Tritte verwenden, die für solche Montagearbeiten geeignet sind.
- Seite 14 Sie die Bohrungen durch die Öff nungen der Bodenplatten der Säulen. Der Abstand X zwi- schen Wand und den Vorderkan- ten der Bodenplatten beträgt 10329557: 394 cm 10329559: 294 cm 10329560: 394 cm Der Abstand Y zwischen den Außenseiten der Bodenplatten beträgt...
- Seite 15 Einsetzen des ausfahrbaren Schirms Wenn der Rahmen an allen vier Ecken gestützt ist, können Sie mit der Montage und Installa- tion des Schirms beginnen. Hängen Sie zuerst die äußere Stange ein, die zwei Rollen auf jeder Seite hat. Das Tuch muss von oben hinter der Stange her- unterhängen.
- Seite 16 Befestigen des einziehbaren Schirms Schrauben Sie die letzte ein- gehängte Stange am unteren Schlitz der Z-Halterungen im hinteren Träger des Rahmens fest. Verwenden Sie eine M6x40 Schraube , zwei Ø6 Unterleg- scheiben und eine M6 Siche- rungsmutter Wiederholen Sie den Vorgang für alle Z-Halterungen und stel- len Sie sicher, dass alle Verbin- dungen angezogen wurden.
- Seite 17 Befestigung der L-Halterungen an der vorderen Stange Befestigen Sie die L-Halterungen mit zwei M6x12 Schrauben und zwei Ø6 Unterlegscheiben an der vorderen Stange des Schirms. Stellen Sie sicher, dass die L-Halterungen sicher verbun- den wurden und alle Schrauben fest angezogen sind. Sobald diese Verbindung her- gestellt wurde, kann sich der einziehbare Schirm entlang der...
- Seite 18 Montage der oberen Abdeckung Ziehen Sie die Schutzfolie von der Abdeckung Schieben Sie die Nutensteine im hinteren Träger unter die Löcher in der Abdeckung Schrauben Sie die Abdeckung mit M6x16 Schrauben Ø6x16 Unterlegscheiben den Nutensteinen fest. Vervollständigen der oberen Abdeckung Positionieren Sie die zwei obe- ren Eckplatten an den Rän-...
- Seite 19 Anschluss der Pergola markise ans Stromnetz Verbinden Sie den Netzstecker des Kabels am hinteren Träger mit einer geeigneten Steckdose (siehe technische Daten). Stellen Sie sicher, dass sich nie- mand im Netzkabel verfangen kann. Halten Sie das Kabel von Hitze, Öl und scharfen Kanten fern.
-
Seite 20: Einstellen Des Schirms
Einstellen des Schirms Korrigieren Sie die Endpunkte für das Ausfahren und Einziehen des Schirms mit Hilfe des Einstell- knopfes am Motor. Einstellen des Endpunktes für das Einziehen des Schirms. 1. Drücken Sie die Taste auf der Fernbedienung einmal. 2. Drücken Sie den Einstellknopf am Motor. -
Seite 21: Betrieb
Betrieb Ein- und Ausfahren des Schirms. Folgende Tasten auf der Fernbe- dienung betätigen: Taste: Ausfahren des Schirms Taste: Einziehen des Schirms Taste: Bewegung stoppen Den Schirm beim Aus- oder Ein- fahren immer beobachten. Vorsicht! Keine Gegenstände auf den Schirm oder die Pergo- la-Markise stellen. -
Seite 22: Reinigung Und Wartung
Reinigung und Wartung Stoff Das Markisentuch ist ein hochwertiges Produkt und 1. Fahren Sie den Schirm vollständig aus. wird meistens aus Acryl- oder Polyesterfasern her- 2. Losen Schmutz und Rückstände abbürsten. gestellt (entsprechend den deklarierten Eigenschaf- 3. Das Tuch mit einem Gartenschlauch befeuchten. 4. -
Seite 23: Fehlerbehebung
Fehlerbehebung PROBLEM URSACHE LÖSUNG Tuch hängt durch und ist nicht Tuch dehnt sich, wenn es Regen aus- Trocknen Sie das Gewebe so schnell gespannt gesetzt ist wie möglich, da es nicht feucht ge- faltet werden sollte. Während des Betriebs ertönt Die Halterungen der Pergola-Markise Die Halterungen der Pergola-Markise ein Klopfgeräusch... -
Seite 24: Technische Daten
10 mW Sendereichweite Innen > 40 m Außen > 200 m Batterie CR2450 Konformitätserklärung Hiermit erklärt HORNBACH Baumarkt AG, dass der Funkanlagentyp „Fernbedienung“ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet adresse verfügbar: www.hornbach.com/productcompliance DEUTSCH... -
Seite 25: Leistungserklärung
Leistungserklärung DOP-103295571-CPR1, Version: 20201116 9. Erklärte Leistung 1. Eindeutiger Kenncode des Produkttyps: Hauptmerkmale Leistung Harmonisierte technische Spezi- Pergola-Markise: 3,94 x 3,94 (10329557) fikation Pergola-Markise: 3,94 x 2,94 (10329559) Pergola-Markise: 2,94 x 3,94 (10329560) Widerstands- Klasse 2 fähigkeit gegen 2. Typen-, Chargen- oder Seriennummer oder andere... - Seite 218 10329557-10329559/4_2020/11_V1.9 Manufactured for HORNBACH Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com...
