Montage und Anschluss Schaltaktor RF+ -
1. Montieren Sie den Schaltaktor.
Place the Switch Actuator.
2. Verkabeln Sie den Schaltaktor laut Zeichnung. Die Schaltkontakte sind durch vorgeschaltete Leitungschutzschalter abzusichern.
Wire up the Switch Actuator as descripted in the circuit diagram. The switching contacts must be fused with a circuit breaker.
3. Netzspannung zuschalten.
Switch up mains power.

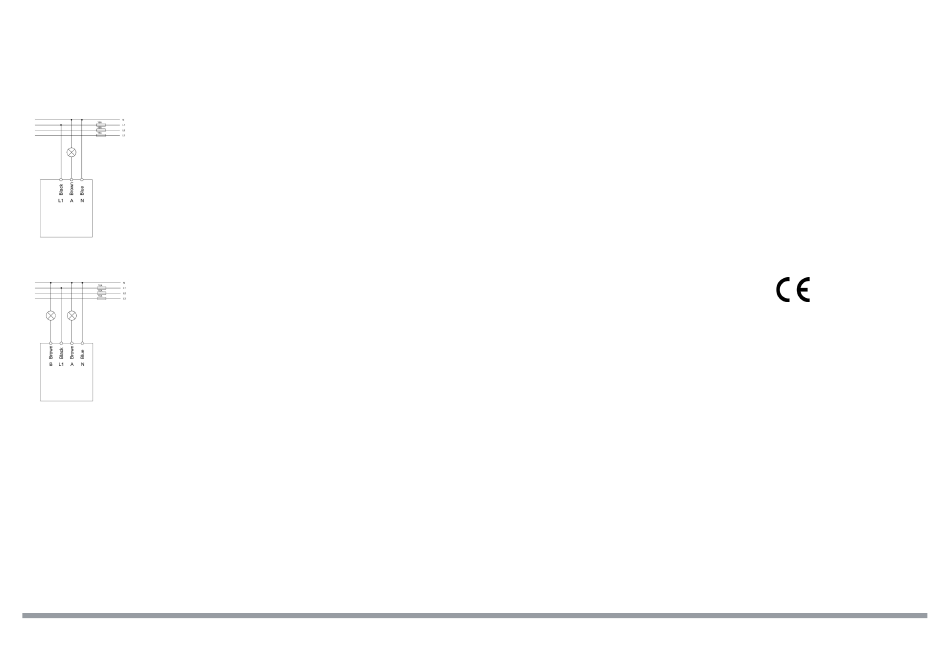

Anschlussbeispiel RF-AKK1UP.01 -
Exemplary circuit diagram RF-AKK1UP.01
Anschlussbeispiel RF-AKK2UP.01 -
Exemplary circuit diagram RF-AKK2UP.01
Wichtiger Einbauhinweis -
Important assembly note
•
Anschluss muß mit geeigneter Federsteckklemme erfolgen.
Connection with suitable push lock terminal only.
•
Die Antenne des Gerätes muss komplett und berührungssicher innerhalb der Schalterdose eingebaut werden.
The antenna of the device has to be installed completely and finger safe inside the socket.
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Stand: 0217
Installation Switch Actuator RF+
Papiermühle 1
•
knx@mdt.de
www.mdt.de
•
•
Beschreibung Schaltaktor RF+ -
Description Switch Actuator RF+
Der MDT KNX RF+ Funk Schaltaktor empfängt KNX/EIB- Telegramme und schaltet bis zu 2 Verbraucher unabhängig voneinander.
Jeder Ausgang wird über ein monostabiles Relais geschaltet. Jeder Ausgang ist durch die ETS individuell programmierbar. Zur Auswahl
stehen logische Verknüpfungen, Statusrückmeldungen, Sperrfunktionen, zentrale Schaltfunktionen sowie umfassende Zeitfunktionen wie z.B.
Ein-/ Ausschaltverzögerungen und Treppenlichtzeitfunktionen. Zusätzlich stehen Szenenfunktionen zu Verfügung. Der MDT KNX RF+ Funk
Schaltaktor arbeitet im bidirektionalen KNX RF+ Systemmode und eignet sich hervorragend zum Einsatz in bestehenden Installationen ohne
KNX Buskabel. Die Anbindung an den KNX Bus erfolgt über den MDT KNX RF+ Funk Linienkoppler. Bei Netzspannungsausfall werden alle
Ausgänge ausgeschaltet, bei Netzspannungswiederkehr wird der alte Zustand wiederhergestellt. Der MDT KNX RF+
Schaltaktor ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.
The MDT KNX RF+ Switch Actuator receives KNX/EIB telegrams and switchs up to 2 independent electrical loads. Each output uses a
monostable relay. The outputs are parameterized individually via ETS. The device provides extensive functions like logical operation,
status response, block functions, central function, delay functions and staircase lighting function. Additionally the device provides several
time and scene control. The MDT KNX RF+ Switch Actuator is operating in bidirectional KNX RF+ system mode and is perfectly suited for
using in conventionel installations without placing KNX bus cables. The connections to the KNX+ bus is realized via the MDT KNX RF+
Line Coupler. If the mains voltage fails, all outputs were switched off. After mains voltage recovery the relay position will be restored. The
MDT KNX RF+ Switch Actuator is available as flush mounted installation device for fixed installation in dry rooms.
EU Konformitätserklärung Schaltaktor RF+
EU Declaration of Confirmity Switch Actuator RF+
Hiermit erklärt MDT technologies GmbH, dass der Funkanlagentyp RF-AKKxUP.01 der Richtlinie 2014/53/EU entspricht. Der vollständige
Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.mdt.de/download/MDT_CE_RFAKK.pdf
Hereby, MDT technologies GmbH declares that the radio equipment type radio RF-AKKxUP.01 is in compliance with directive 2014/53/EU.
The full text of the EU declaration of confirmity is available at the following internet address: www.mdt.de/download/MDT_CE_RFAKK.pdf
Inbetriebnahme Schaltaktor RF+ -
Commissioning Switch Acuator RF+
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de\Downloads.html
Note: Before commissioning please download application software at www.mdt.de\Downloads.html
1. Programmierung des KNX RF+ Linienkopplers vor Inbetriebnahme des KNX RF+ Schaltaktors erforderlich.
Programming of the KNX RF+ Line Coupler necessary before commissioning the KNX RF+ Switch Actuator.
2. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
3. Laden Sie die Physikalische Adresse und das Applikationsprogramm in den Schaltaktor.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Switch Actuator.
After request press programming button.
4. Die rote LED erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED turns off.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
