Jaga CLIMA CANAL H8 Montageanleitung
Vorschau ausblenden
Andere Handbücher für CLIMA CANAL H8:
- Montageanleitung (48 Seiten) ,
- Anleitung (60 Seiten)
Verwandte Anleitungen für Jaga CLIMA CANAL H8
Inhaltszusammenfassung für Jaga CLIMA CANAL H8
- Seite 1 CLIMA CANAL H8 / H10 INSTALAČNÍ PŘÍRUČKA INŠTALAČNÁ PRÍRUČKA MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS...
-
Seite 25: Konformitätserklarung
5. INSTALLATION ......................31 6. GARANTIE ........................35 KONFORMITÄTSERKLARUNG CEO JAGA N.V. JAGA N.V. - Verbindingslaan 16 - B 3590, erklärt auf seine alleinige Verantwortungd dass das Jan Kriekels Product wafür diese Erklärung bestimmt ist: JDPC.002 Den folgenden Normen oder Dokumenten entspricht, unter der Vorauszetsung dasss Sie gemäss... -
Seite 26: Allgemeine Richtlinien
Seite des Geräts befinden). Betriebstechnische grenzwerte : Eine Installation, die nicht den angegebenen Betriebsgrenzen entspricht, befreit Jaga NV von der Haftung für die Entladung in Bezug auf Schäden an Gegenständen und Personen. – Max. Wassertemperatur : 90°C – ... -
Seite 27: Symbole
2. SYMBOLE VDC - Gleichstrom Gefahr VAC - Wechselstrom Gefahr: Bauteile unter Spanning Gefahr: scharfe Oberflächen / Kanten Gefahr: heisse Oberflächen Gefahr: Maschinenteile in Bewegung Achtung: Wichtige Warnung Umweltschutz CLIMA CANAL H8 / H10 | ANLEITUNG | 9 MAART 2020, 15:00... -
Seite 28: Produktbeschreibung

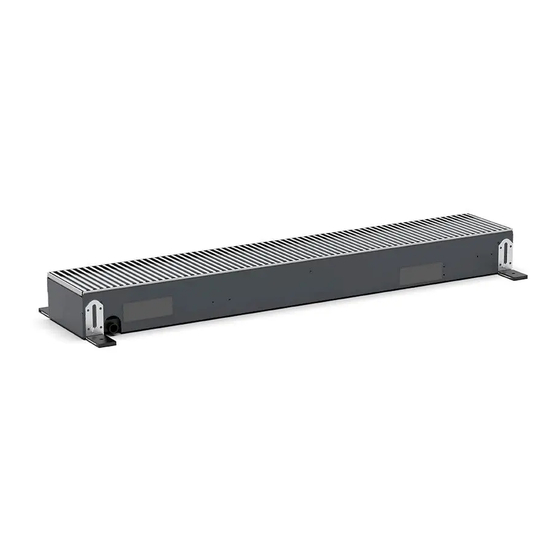

3. PRODUKTBESCHREIBUNG Clima Canal H8 - Für Tieftemperaturheizung und Passivkühlung. Trotz einer Höhe von nur 8 cm liefert der Jaga Clima Canal H8 eine hohe Wärmeleistung und eignet sich auch zur Passivkühlung. Der dynamische Wärmetauscher und die Tangentiallüfter wurden speziell entwickelt, um eine hohe Leistung bei äußerst kompakten Abmessungen und einem sehr niedrigen Geräuschpegel zu liefern! -
Seite 29: Technische Daten
Option : Höhenverstellbare Füsse für Doppelboden H8 / H10 18.9 18.5 18.9 18.9 18.5 18.9 18.5 18.5 H: 5 > 7 H: 8 > 13 H: 13 > 23 H: 20 > 30 CLIMA CANAL H8 / H10 | ANLEITUNG | 9 MAART 2020, 15:00... -
Seite 30: Vdc Elektrischer Anschluss
4.4. FREIRAUM Vorhänge zum Boden: Stellen Sie das Gerät mindestens 20 cm vom Fenster entfernt auf. 4.5. 24 VDC ELEKTRISCHER ANSCHLUSS KABELLÄNGE Ø TYP 1 (8.4W) ANZAHL CLIMA CANALS 1 mm2 1.5 mm2 2.5 mm2 Ø TYP 2 (14W) ANZAHL CLIMA CANALS 1 mm2 1.5 mm2 2.5 mm2... -
Seite 31: Installation
Gehäuse fest sitzen. Verwenden Sie die mitgelieferten Verbin- ab (um das Rost durchlaufend platzieren zu können). dungsstücke, um die verschiedenen Einheiten zu verbinden. Nur an der Türe zu verbinden . CLIMA CANAL H8 / H10 | ANLEITUNG | 9 MAART 2020, 15:00... - Seite 32 Montieren Sie das Finish. Montieren Sie das Gerät mit dem Wärmetauscher an der Wand- oder Fensterseite . Vorhänge zum Boden: Stellen Sie das Gerät mindestens 20 cm vom Fenster entfernt auf. Markieren Sie die Befestigungspunkte gemäß den Befesti- Befestigen Sie das Gerät dank der Höhenregelung in Kombination gungslöchern des Geräts.
- Seite 33 Der Kondensatablauf muss das nötige Gefälle aufweisen, um den Wasserabfluss zu erleichtern. 24VDC 0...10V Auf der Seite des hydraulischen Anschlusses befindet sich auch die Klemmleiste fü r den elektrischen Anschluss. CLIMA CANAL H8 / H10 | ANLEITUNG | 9 MAART 2020, 15:00...
- Seite 34 Montieren Sie den Ventildeckel. Decken Sie das Gehäuse mit der Wenn ein Estrich verwendet wird, muss das gesamte Gerät mit Bauplatte ab. Randdämmstreifen versehen werden, um das Gerät vor Spann- Während der gesamten Bauphase muss die Abdeckung am ungsunterschieden zu schützen. Gerät verbleiben.
-
Seite 35: Garantie
Vorsichtsmaßnahmen. Dies gilt auch für Geräte die so eingebaut sind, dass sie nicht einfach zu erreichen sind. 8. Jede Intervention von Jaga, die nicht durch die Garantie abgedeckt ist, soll an den After-Sales Techniker in bar bezahlt werden. - Seite 47 NOTES CLIMA CANAL H8 / H10 | HANDLEIDING | 9 MAART 2020, 15:00...
