Daikin BRC7EA628 Installationsanleitung Seite 9

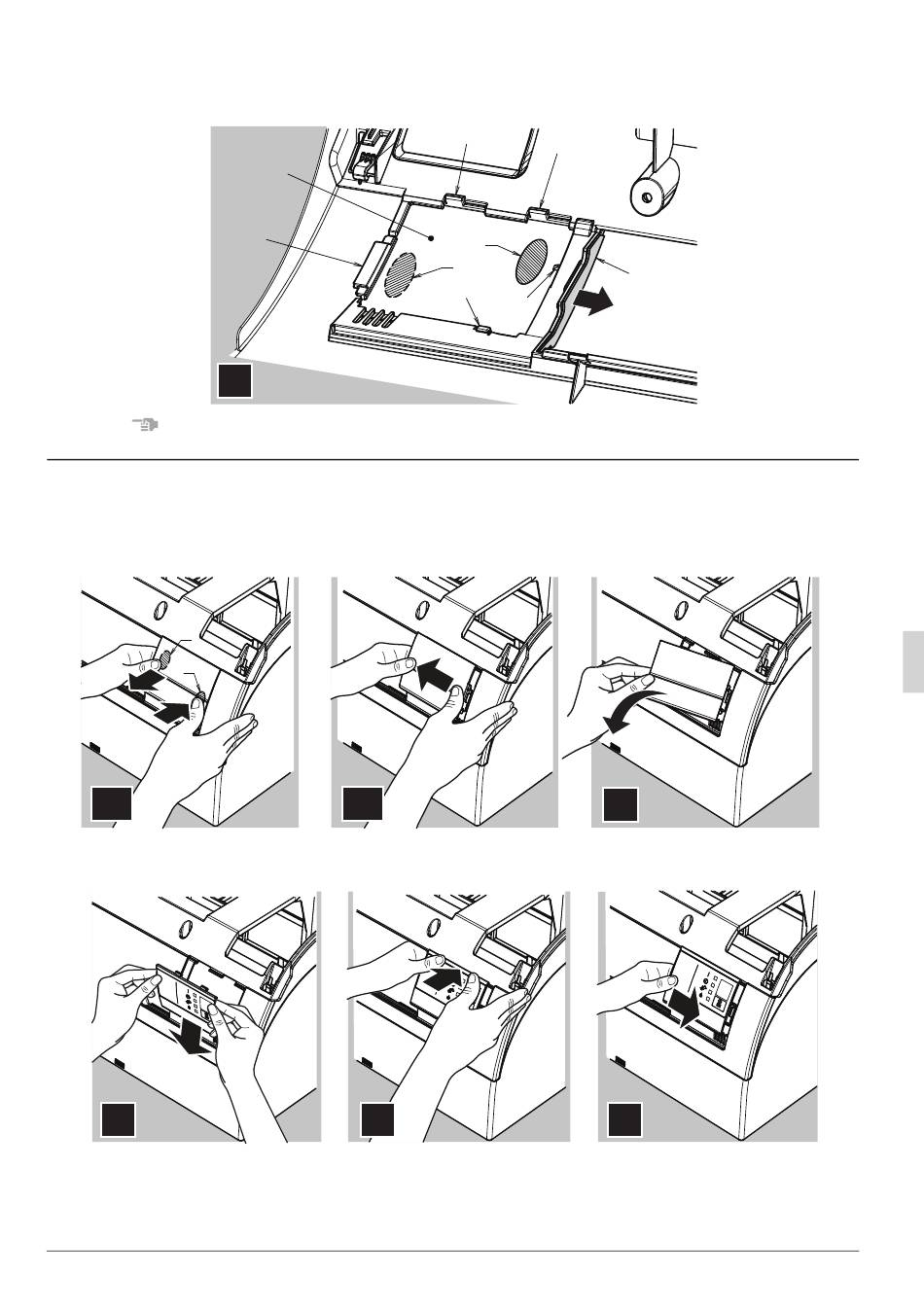

(4) Anbringen der Steuertafel
1. Entfernen Sie das Dichtmaterial und legen Sie neues Ersatzdichtmaterial bereit (Zubehör).
Innenansicht des Frontgitters
Abdeckung
(vorinstalliert)
Haken 2
HINWEIS
• Die Hakenpositionen sind für die vorinstallierte Abdeckung und die Steuertafel identisch.
2. Schieben Sie die Abdeckung zur Seite, während Sie die Abdeckung an Position A von der Rückseite
und an Position B von der Vorderseite drücken. Die Haken 1 und 2 werden aus ihren Positionen
ausgehakt.
3. Nehmen Sie die Abdeckung ab, indem Sie die linke Seite der Abdeckung vom Frontgitter wegziehen
und die Haken 3a, 3b und 4 aus ihren Positionen aushaken.
A
B
2a
4. Positionieren Sie den Haken 4 an der Steuertafel an der richtigen Position am Frontgitter.
5. Bringen Sie die Haken 3a und 3b an, indem Sie sie gegen das Frontgitter drücken.
4
6. Schieben Sie die Steuerfeld wie dargestellt, um die Haken 1 und 2 an den richtigen Positionen
anzubringen.
Deutsch
1
2b
5
Haken 3a
Haken 3b
A
B
Haken 4
Haken 1
Dicht-
material
3
6
7
