Betriebsanleitung

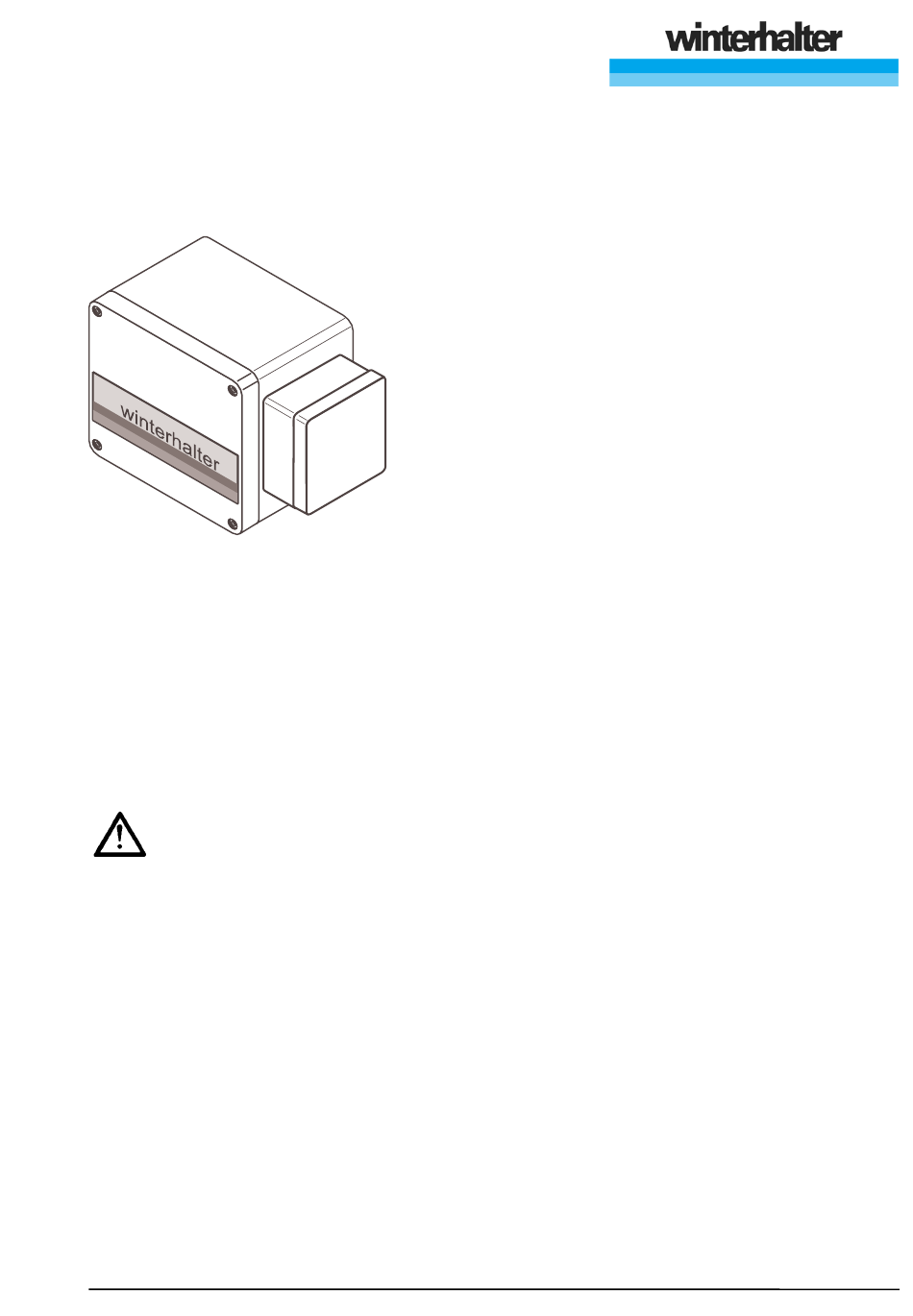

Winterhalter Gastronom Klarspülerdosierpumpe KSP 16
1. Verwendungszweck
Die Winterhalter Gastronom Klarspülerdosierpumpe KSP 16 dient zur Zugabe von genau bestimmten Mengen
Klarspüler zum Nachspülwasser. Das Gerät darf nur zu diesem Zweck und gemäß den beschriebenen Monta-
ge- und Bedienungshinweisen betrieben werden.
Jede Änderung der Nutzung und Ausführung des Gerätes, die ohne unsere schriftliche Zustimmung vorge-
nommen wird, enthebt uns der Gewährleistungs- und Produkthaftung.
2. Sicherheitshinweise
Sie können dieses Gerät gefahrlos betreiben, wenn Sie nachfolgende Hinweise beachten:
Arbeiten Sie mit diesem Gerät nur, wenn Sie über die Bedienung und Arbeitsweise unterwiesen worden
sind.
Betreiben Sie das Gerät nur so, wie in dieser Betriebsanleitung beschrieben.
Öffnen Sie keine Geräteteile, wenn Sie dazu ein Werkzeug benötigen.
Beachten Sie beim Umgang mit dem Klarspüler die auf den jeweiligen Verpackungen aufgedruckten Gefah-
renhinweise.
Tragen Sie Schutzhandschuhe beim Wechseln des Gebindes.
Benachrichtigen Sie bei Störungen, deren Ursache nicht in der bauseitigen Stromzuleitung liegt, den Winter-
halter Kundendienst.
Das Gerät ist nicht strahlwassergeschützt. Nicht mit einem Hochdruck- oder Dampfstrahlreiniger abspritzen.
Winterhalter Gastronom GmbH
Inhaltsübersicht
1.
Verwendungszweck
2.
Sicherheitshinweise
3.
4.
5.
6.
7.
Austausch des Pumpenschlauches
Tettnanger Str. 72; D-88074 Meckenbeuren
89004535-03 11/11 Bl.1
