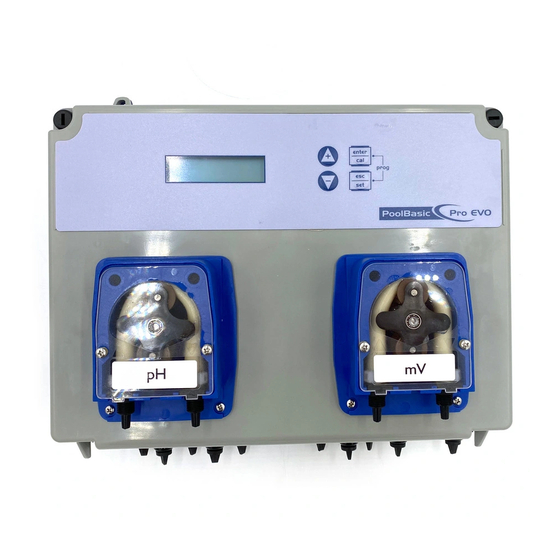

seko POOL Basic Evo+ Handbuch
  1. Anleitungen
  2. Marken
  3. seko Anleitungen
  4. Dosiersysteme
  5. POOL Basic Evo+
  6. Handbuch

seko POOL Basic Evo+ Handbuch

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 8

Inhaltsverzeichnis

Code 0000136866
POOL Basic Evo+
rev 1.0
INSTRUCTION MANUAL
MANUAL DE INSTALACION
MANUEL D' INSTALLATION
MANUALE D' INSTALLAZIONE
EN
DE
HANDBUCH
ES
FR
IT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für seko POOL Basic Evo+

Inhaltszusammenfassung für seko POOL Basic Evo+

  • Seite 1 POOL Basic Evo+ INSTRUCTION MANUAL HANDBUCH MANUAL DE INSTALACION MANUEL D’ INSTALLATION MANUALE D’ INSTALLAZIONE Code 0000136866 rev 1.0...

  • Seite 2: Pack Contents

    POOL Basic EVO+ PACK CONTENTS A) "Pool Basic" pH control device (standard model) B) PVC Cristal 4x6 suction hose (4 m) C) Polyethylene delivery hose (5 m) D) Attachment screw (=6 mm) E) Foot filter (PVC riser) F) FPM duckbill valve (3/8” GAS) G) SPH-1 pH electrode H) PSS3 probe-socket (1/2”...
  • Seite 3 Instruction Setting Functions:  Calibration (Press for 3 Seconds): Standard Routine calibration for 7 and 4 buffer solution  Set Point Press  Keep Press Set Key and adjust value with Sp_7.4ph   Press for 5 Seconds and run Program Setup: Program ...
  • Seite 4 OFA_Time_____off  Adjust value  It’s possible to adjust OFA time in minutes Calibration___7/4pH  Adjust value  It’s possible to select 2 points 7 and 4 pH, 1 point only 7pH or function disable; for Redox function disable only. Man_Temperature_25°C_ ...
  • Seite 5 pH Probe Calibration Wash Calibration 7pH___Press_CAL Calibration During 1 minutes Press Cal Key 3 Seconds Wait________60s Keep probe into Buffer solution 7pH_Quality_100% Quality Probe Wash Keep probe into Buffer solution 4pH___Press_CAL 4pH_Quality_100% Calibration During 1 minutes Quality Probe Wait________60s Wash Press Enter Key to save and exit Normal Status Note:...
  • Seite 6 Redox Probe Calibration Wash Calibration 465mv___Press_CAL Calibration During 1 minutes Press Cal Key 3 Seconds Wait________60s Keep probe into Buffer solution 465mv_Quality_100% Quality Probe Normal Status Press Cal Key 3 Secondù Code 0000136866 rev. 1.0...
  • Seite 7 Alarm Display Relay Actions to do - Push Enter Key to open Alarm Relay Level____7,2_ph Level Alarm Relay Close - Restore Product tank Alarm Relay OFA_Alarm__7,2_ph OFA First Alarm (time >70%) - Push Enter Key to reset open Alarm Relay OFA_STOP___7,2_ph OFA Second Alarm (time =100%) - Push Enter Key to reset...

  • Seite 8: Technische Daten

    POOL Basic Evo+ Verpackungsinhalt "Pool Basic" Steuereinheit (Standardmodell) B) PVC Ansaugschlauch Crystal 4x6 (4 m) C) Polyethylen Druckschlauch (5 m) D) Schraubendübeln ( = 6 mm) E) Fußfilter (PVC) F) Rückschlagventil aus FPM (3/8” GAS) G) SPH-1 pH-Elektrode H) PSS3 Sondenhalter (1/2” GAS) I) Montagebügel für PSS3 2”...
  • Seite 9 Einstellungen Funktion:  Kalibrierung 3 Sekunden lang die Taste drücken  Standardabfolge der Kalibrierung für Pufferlösung mit pH-Wert 7 und 4.  Set Point Taste drücken  Die Taste Set Key gedrückt halten und den Wert über die Tasten verändern. Sp_7.4ph___ ...
  • Seite 10 OFA_Zeit_____off  Über die Taste auswählen und über einstellen  Hier kann die OFA-Zeit (Zeit der Überdosierung in Minuten) verändert werden. Kalibration_7/4pH  Über die Taste auswählen und über einstellen  Die Abfolge der Kalibrierung kann auf 2 Punkte (7 und 4 pH), oder nur auf 1 Punkt (nur 7 pH) eingestellt oder die Funktion deaktiviert werden;...
  • Seite 11 Kalibrierung der pH-Sonde Die Sonde spülen Kalibration 7pH_CAL_Drucken Die Kalibrierung dauert eine Die Taste KAL 3 Sekunden lang Minute drücken 60s___Pause Die Sonde in die Pufferlösung halten 7pH_Qualitat_100% Qualität der Sonde Die Sonde in die Pufferlösung Die Sonde spülen halten 4pH_CAL_Drucken 4pH_Qualitat_100% Die Kalibrierung dauert eine...
  • Seite 12 Kalibrierung der Redox-Sonde Die Sonde spülen 465mv_CAL_Drucken Kalibration Die Kalibrierung dauert eine Minute Die Taste Kal 3 Sekunden lang drücken 60s___Pause Die Sonde in die Pufferlösung halten 465mv_Qualitat_100% Qualität der Sonde Die Sonde spülen Normaler Mess- und Kontrollstatus Die Taste Kal 3 Sekunden lang drücken Code 0000136866 rev.
  • Seite 13 Alarm Display Relais Was ist zu tun - Die Taste Enter drücken, um Alarm Relais den Alarm auszuschalten Fullstand___7,2_ph Füllstandsalarm geschlossen - Produkt im Produkttank auffüllen Alarm Relais - Die Taste Enter drücken, um Alarm_OFA_7,2_ph Erster OFA-Alarm (Zeit >70%) geöffnet den Alarm zu beseitigen Alarm Relais - Die Taste Enter drücken, um...
  • Seite 14 POOL Basic EVO+ Contenido de la caja A) "Pool Basic" pH sistema de control (modelo estándar) B) Tubo de aspiración PVC Cristal 4x6 (4 m) C) Tubo de envío polietileno (5 m) D) Tornillos con tacos ( = 6 mm) E) Filtro de fondo (PVC) F) Válvula de retención en FPM (3/8”...
  • Seite 15 Instrucciones Funciones:  Calibración Presionar pulsador durante 3 segundos  Rutina de calibración estándar para soluciones patrón pH 7 y pH4  Set Point ó Valor deseado Presionar pulsador  Mantener pulsado SET y con los pulsadores de subir y bajar ajustar el valor deseado.
  • Seite 16 Time_ofa_____off  Ajustar el valor con y los pulsadores de subir o bajar  Es posible ajustar el tiempo de OFA en minutos Calib_____7/4pH  Ajustar el valor con y los pulsadores de subir o bajar  Es posible seleccionar 2 puntos pH7 y pH 4 , 1 punto solo pH7 o funcion desconectada;...
  • Seite 17 Calibración electrodo de pH Lavar Calibracion Press_cal Duración de la calibración 1 min. Pulsar CAL durante 3 segundos Espere____60s__ Poner en la solución pH 7 pH7_Calidad_100% Calidad electrodo Lavar Poner en la solución pH 4 pH 4___Press_cal pH4_Calidad_100% Duración de la calibración 1 min. Calidad electrodo Espere______60s__ Lavar...
  • Seite 18 Si en la configuración en el menú de calibración eligió 1 punto, solo precisará solución patrón pH7. Code 0000136866 rev. 1.0...
  • Seite 19 Calibración electrodo de Redox Lavar Calibración 465mv___Press_cal Duración de la calibración 1 min. Pulsar CAL durante 3 segundos Esperar______60s__ Keep probe into Buffer solution 465mv_Calidad_100% Calidad electrodo Estado Normal. Presionar CAL durante 3 segundos Code 0000136866 rev. 1.0...
  • Seite 20 Alarma Display Rele Acciones a hacer Level Rele de alarma - Pulsar Enter para abrir el rele level____7,2_ph cerrado de alarma. - Rellenar el deposito de producto químico OFA First Alarm (time >70%) Rele de alarma - Pulsar Enter para aceptar. ofa_alarm__7,2_ph abierto OFA Second Alarm (time =100%)

  • Seite 21: Spécifications Techniques

    POOL Basic EVO+ Contenu de l’emballage Régulateur pH "Pool Basic Evo" Tube d’aspiration PVC Cristal Ø 4x6 (4 m) Tube de refoulement PE Ø 4x6 (5 m) Kit étrier de fixation Lest d’aspiration (PVC) Clapet d’injection (3/8” GAS) Electrode pH SPH-1 Porte sonde PSS3 (1/2”...
  • Seite 22 Réglages Fonction :  Étalonnage Appuyer sur la touche pendant 3 secondes  Séquence Standard étalonnage pour la solution tampon 7 et 4 pH.  Set Point ou point de consigne appuyer sur la touche  Maintenir la touche Set Key appuyée et modifier la valeur par les flèches Sp_7.4ph ...
  • Seite 23 Temps_OFA_____off  Sélectionner avec la touche et programmer avec flèche  On peut modifier le temps OFA (minutes), temps de surdosage Calibrace__7/4pH  (Sélectionner avec la touche et programmer avec flèche  On peut modifier la séquence de calibrage pour 2 points (7 et 4 pH), pour 1 point uniquement 7pH ou désactiver la fonction ;...
  • Seite 24 Calibrage Sonde pH Laver la sonde Calibrage 7pH_Presser_CAL Le calibrage dure une minute. Appuyer sur la touche CAL Patienter___60s pendant 3 secondes): Maintenir la sonde dans la solution tampon 7pH_Qualite’_100% Qualité de la sonde Laver la sonde Maintenir la sonde dans la solution tampon 4pH_Presser_CAL 4pH_Qualite’_100%...
  • Seite 25 Calibrage sonde Redox Laver la sonde 465mv_ Presser_CAL Calibrage Le calibrage dure une minute. Appuyer sur la touche Cal pendant 3 Patienter___60s secondes Maintenir la sonde dans la solution tampon 465mv_Qualite’_100% Qualité de la sonde Laver la sonde État normal de mesure et de contrôle Appuyer sur la touche Cal pendant 3 secondes...
  • Seite 26 Alarme Écran Relais Actions à exécuter - Appuyer sur la touche Enter pour Alarme relais désactiver l’alarme à distance Niveau___7,2_ph Niveau fermé - Rétablir le niveau de produit dans le bidon Alarme_OFA_7,2_ Alarme relais - Appuyer sur la touche Enter pour OFA Première Alarme (Temps >70%) ouvert désactiver l’alarme...
  • Seite 27 POOL Basic Evo+ Contenuto nella Scatola A) "Pool Basic" pH sistema di controllo (modello standard) B) PVC Cristal 4x6 tubo di aspirazione (4 m) C) Polyethylene tubo di mandata (5 m) D) Tasselli a vite (=6 mm) E) Filtro di fondo (PVC) F) FPM valvola di non ritorno (3/8”...

  • Seite 28: Menu Configurazione

    Impostazioni Funzione:  Calibrazione (Premere tasto per 3 Secondi):  Sequenza Standard calibrazione per soluzione tampone 7 and 4 pH.  Set Point Premere tasto:  Tenere premuto Set Key e modificare valore con tasto Sp_7.4ph  Premere tasti (insieme) per 5 Secondi e si eseguirà il menu configurazione: o MENU CONFIGURAZIONE ...
  • Seite 29 o Tempo_OFA___off  Selezionare con il tasto e impostare con  Si può modificare il tempo (minuti) di OFA tempo di savra dosaggio o Calibrazione__7/4pH  Selezionare con il tasto e impostare con  Si può modificare la sequenza di calibrazione per 2 punti (7 and 4 pH), oppure 1 punto solo 7pH o funzione disabilitata;...
  • Seite 30 Calibrazione Sonda pH Lavare la sonda Calibrazione 7pH___Premere_CAL La calibrazione dura un minuto Premere tasto CAL per 3 Attendere___60s Secondi Mantenere la sonda nella soluzione tampone 7pH_Qualita’_100% Qualità sonda Lavare la sonda Mantenere la sonda nella soluzione tampone 4pH___Premere_CAL 4pH_Qualita’_100% La calibrazione dura un minuto Qualità...
  • Seite 31 Calibrazione sonda Redox Lavare la sonda Calibrazione 465mv__Premere_CAL La calibrazione dura un minuto Premere il tasto Cal 3 Secondi Attendere___60s Mantenere la sonda nella soluzione tampone 465mv_Qualita’_100% Qualità Sonda Lavare la sonda Normale Stato di misura e controllo Premere il tasto Cal 3 Secondi Code 0000136866 rev 1.0...
  • Seite 32 Allarme Display Relè Azioni da fare - Premere il tasto Enter per Allarme Relè spegnere l’allarme remoto Livello______7,2_ph Livello Chiuso - Ripristinare prodotto nel bidone Allarme Relè - Premere il tasto Enter per Allarme_OFA_7,2_ph OFA Primo Allarme (Tempo >70%) Aperto eliminare l’allarme Allarme Relè...
