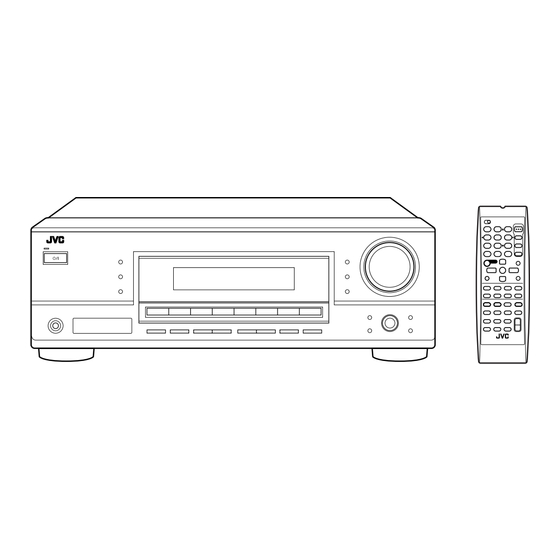

- Seite 1 AUDIO/VIDEO CONTROL RECEIVER AUDIO/VIDEO-RECEIVER MIT STEUEREINHEIT RECEPTEUR DE COMMANDE AUDIO/VIDEO GEINTEGREERDE AUDIO/VIDEO-VERSTERKER RX-6042S RX-5040B/RX-5042S TA/NEWS/INFO DISPLAY MODE INSTRUCTIONS BEDIENUNGSANLEITUNG MANUEL D’INSTRUCTIONS GEBRUIKSAANWIJZING LVT1140-008A...
- Seite 2 Warnung, Achtung und sonstige Hinweise/ Mises en garde, précautions et indications diverses/ Waarschuwingen, voorzorgen en andere mededelingen Achtung—STANDBY/ON Taste! Um den Strom ganz abzuschalten, muss der Netzstecker gezogen werden. Die STANDBY/ON Taste schaltet die Netzstrom nicht ab. Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.
- Seite 3 ACHTUNG Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw: 1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen. 2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen. ACHTUNG • Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc.
- Seite 4 Achtung: Angemessene Ventilation Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf: Vorderseite: Offener Platz ohne Hindernisse. Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten. Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite. Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.
-
Seite 5: Inhaltsverzeichnis
Den Subwoofer-Klang ein- und ausschalten ......13 Fernbedienungssystem COMPU LINK ... 33 Auswählen des Analog- oder Digitaleingangsmodus ....13 Einstellen der Display-Helligkeit ..........14 Bedienen von JVC-Audio-/Videokomponenten ... 34 Dämpfen des Eingangssignals ..........14 Bedienen der Audiokomponenten ..........34 Ändern der Bezeichnung der Signalquelle ....... 14 Bedienen der Videokomponenten .......... -
Seite 6: Regler Und Tasten
Regler und Tasten Frontplatte 1 2 3 4 7 8 9 MASTER VOLUME RX–6030V AUDIO/VIDEO CONTROL RECEIVER STANDBY SURROUND DIMMER STANDBY/ON INPUT DIGITAL DUAL MONO 3D - PHONIC VIRTUAL SB RDS TA NEWS INFO TUNED STEREO AUTO MUTING SLEEP H.PHONE PRO LOGIC DSP DIGITAL EQ BASS BOOST INPUT ATT... -
Seite 7: Fernbedienung
Display 4 5 6 7 0-= ~ DUAL MONO 3D - PHONIC VIRTUAL SB RDS TA NEWS INFO TUNED STEREO AUTO MUTING SLEEP H.PHONE PROLOGIC DSP DIGITAL EQ BASS BOOST INPUT ATT VOLUME 96/24 & Weitere Einzelheiten finden Sie auf den in Klammern angegebenen - Anzeige TUNED (16) Seiten. -
Seite 8: Geräterückseite
Regler und Tasten Geräterückseite RX-6042S DIGITAL 1 (DVD) MONITOR OUT COMPU LINK-4 (SYNCHRO) DIGITAL 2 ( CD ) MONITOR AUDIO (REC) LOOP TAPE RIGHT LEFT /CDR DIGITAL 3 ( TV ) FRONT CENTER SURROUND FRONT (PLAY) SPEAKER SPEAKERS SPEAKERS CAUTION : RIGHT LEFT RIGHT LEFT SPEAKER IMPEDANCE... -
Seite 9: Erste Schritte
Erste Schritte In diesem Kapitel wird erläutert, wie Sie die Audio-/Videokomponenten und Lautsprecher an den Receiver anschließen und anschließend den Anschluß an die Stromversorgung herstellen. Hinweise: Vor der Installation • Die mitgelieferten Batterien sind für die ersten Einstellungen gedacht. Tauschen Sie diese für einen kontinuierlichen Betrieb aus. Allgemein Vorsichtsmaßnahmen •... -
Seite 10: Anschließen Der Lautsprecher Und Des Subwoofers
Erste Schritte Anschließen der MW-Antenne Anschließen der Lautsprecher Für RX-6042S MW-Rahmenantenne (gehört zum Lieferumfang) LOOP Für RX-5040B/RX-5042S Stecken Sie die Zungen des Rahmens in die entsprechenden Sockelschlitze, um die MW- Rahmenantenne zu montieren. FM 75 COAXIAL ANTENNA Verbinden Sie bei jedem Lautsprecher (mit Ausnahme des Subwoofers) die Klemmen (+) und (–) auf der Rückseite des Receivers mit den Klemmen (+) und (–), die an den Lautsprechern gekennzeichnet sind. -
Seite 11: Anschließen Von Audio-/Videokomponenten
Anschließen des Subwoofers Anschließen von Audio-/Videokomponenten Sie können die Bassfrequenzen verstärken, indem Sie einen Subwoofer anschließen. Wenn Sie einzelne Komponenten anschließen, sollten Sie auch die Schließen Sie die Eingangsbuchse eines aktiven Subwoofers an der für diese Geräte bestimmten Bedienungsanleitungen durchlesen. Geräterückseite mit einem Cinchsteckern (gehört nicht zum Lieferumfang) an. - Seite 12 Erste Schritte Anschließen von Videokomponenten Fernsehgerät Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang). Schließen Sie den weißen Stecker an die linke Audiobuchse, den roten Stecker an die rechte Audiobuchse und den gelben Stecker an die Videobuchse an. • Für RX-6042S: Sollten Ihre Videokomponenten Video-Eingangs/ Ausgangsbüchsen eines unterschiedlichen Typs besitzen, verwenden Sie diese Anschlüsse.
- Seite 13 DVD-Spieler Nur für RX-6042S • Anschließen eines DVD-Spielers über Stereoausgangsbuchsen: • Anschließen eines DVD-Spielers über die analogen diskreten Ausgangsbuchsen (5,1-Kanal-Wiedergabe): Dieser Anschluss ist der beste für den Genuss von DVD- Audioklängen. • Wenn eine DVD-Audio-CD wiedergegeben wird, können die ursprünglichen, hochwertigen Klänge nur über diesen Anschluss Nur für RX-6042S reproduziert werden.
-
Seite 14: Digitale Anschlüsse
Erste Schritte Digitale Anschlüsse Hinweise: Indem Sie den Receiver und die Quellkomponente an die digitalen • Im Versandzustand ab Werk können die Anschlüsse DIGITAL IN als digitale Eingänge für die folgenden Geräte benutzt werden: Anschlüsse anschließen, wird die Tonwiedergabequalität erheblich –... -
Seite 15: Grundbetrieb
Grundbetrieb Die folgenden Vorgänge werden im allgemeinen ausgeführt, wenn Sie eine Signalquelle wiedergeben wollen. Die folgenden Bedienschritte werden mit den Tasten auf der Frontplatte beschrieben. Für die gleichen Funktionen können Sie auch die Tasten auf der Fernbedienung verwenden, wenn diese gleich oder ähnlich bezeichnet sind. -
Seite 16: Signal- Und Lautsprecheranzeigen Im Display
Grundbetrieb Signal- und Lautsprecheranzeigen im Display Auswählen verschiedener Signalquellen für Bild und Ton Durch Überprüfen der folgenden Anzeigen können Sie auf einfache Art und Weise bestätigen, welche Lautsprecher Sie aktivieren und Sie können das Bild einer Videokomponente und gleichzeitig den welche Signalquellen vom Receiver wiedergegeben werden. -
Seite 17: Wiedergabe Über Einen Kopfhörer
Wiedergabe über einen Kopfhörer: Auswählen des Analog- oder Remote Sie können über die Kopfhörer nicht nur Stereo-Software Digitaleingangsmodus sondern auch Mehrkanal-Software genießen. (Beim Abspielen von Mehrkanal-Software wird der Ton auf die Sind digitale Quellkomponenten über analog und digitale Frontkanäle heruntergemischt). Anschlüsse angeschlossen (siehe Seiten 7 bis 10), können Sie den 1 Drücken Sie die Taste SPEAKERS ON/OFF, um die Eingangsmodus—digital oder analog—für diese Komponenten... -
Seite 18: Einstellen Der Display-Helligkeit
Grundbetrieb Bei der Wiedergabe einer im Dolby Digital- oder DTS-Format Dämpfen des Eingangssignals Remote codierten Software können folgende Symptome auftreten: • Zu Beginn erfolgt keine Tonwiedergabe. Wenn der Eingangssignalpegel der Signalquelle zu hoch ist, kann • Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln die Wiedergabe verzerrt sein. -
Seite 19: Verstärken Der Baßfrequenzen
Verwenden der Einschlafschaltuhr Die folgenden Grundfunktionen können nur über die Fernbedienung ausgeführt werden. Mit Hilfe der Einschlafschaltuhr können Sie einschlafen, während Sie Musik hören. Erreichen der Ausschaltzeit, der Receiver schaltet sich automatisch aus. Drücken Sie wiederholt die Taste SLEEP. Die Anzeige SLEEP leuchtet auf dem Display auf und die Ausschaltzeit ändert sich in 10-Minuten-Intervallen: TA/NEWS/INFO SLEEP... -
Seite 20: Empfangen Von Radiosendungen
Empfangen von Radiosendungen Sie können alle Sender einzeln einstellen oder den Senderspeicher verwenden, um einen bestimmten Sender direkt anzuwählen. Manuelles Einstellen von Sendern Remote Verwenden des Senderspeichers 1 Wählen Sie ein Frequenzband aus (UKW oder Sobald ein Sender einer Kanalnummer zugeordnet worden ist, kann MW). -
Seite 21: Wählen Des Ukw-Empfangsmodi
So rufen Sie einen gespeicherten Sender ab Wählen des UKW-Empfangsmodi Auf der Frontplatte: Eine UKW-Stereosendung läßt sich nur mit Schwierigkeiten einstellen oder ist verrauscht, Sie können den UKW- 1 Wählen Sie ein Frequenzband aus (UKW oder Empfangsmodus ändern, während Sie einen UKW-Sender MW). -
Seite 22: Empfangen Von Ukw-Sendern Mit Rds
Empfangen von Radiosendungen So zeigen Sie die RDS-Informationen an Die folgenden Tuner-Funktionen können nur über die Die RDS-Informationen, die der Sender überträgt, werden im Fernbedienung ausgeführt werden. Display angezeigt. Drücken Sie die Taste DISPLAY MODE auf der Fernbedienung, während Sie einen UKW-Sender hören. •... -
Seite 23: Suchen Einer Sendung Nach Pty-Codes
Beschreibung der PTY-Codes: Suchen einer Sendung nach NEWS: Nachrichten. PTY-Codes AFFAIRS: Themensendungen, in der aktuelle Nachrichten ausführlicher behandelt werden—Debatte oder Einer der Vorteile des RDS-Dienstes besteht darin, dass Sie die Analyse. gespeicherten Sender nach einem bestimmten Sendungstyp durchsuchen können (siehe Seiten 16 und 17), indem Sie die INFO: Sendungen mit dem Zweck, Informationen im entsprechenden PTY-Codes eingeben. -
Seite 24: Automatisches Umschalten Auf Eine Gewünschte Sendung
Empfangen von Radiosendungen Automatisches Umschalten auf Wenn eine andere Signalquelle als „UKW“ eine gewünschte Sendung eingestellt ist Wenn ein Sender mit der Ausstrahlung einer Ein weiterer praktischer RDS-Dienst wird „Enhanced Other Networks“ FALL 3 Sendung beginnt und die aktuelle Signalquelle (Vorübergehendes Umschalten auf eine gewünschte Sendung) genannt. -
Seite 25: Grundeinstellungen
Grundeinstellungen Einige der folgenden Einstellungen sind nach dem Anschluß und der Anordnung der Lautsprecher erforderlich, andere erleichtern den Betrieb. Sie können QUICK SPEAKER SETUP dazu verwenden, um Ihre Lautsprecherkonfiguration auf einfachste Weise einzustellen. 5 Drücken Sie auf MULTI JOG (PUSH SET). Quick Speaker Setup Remote Es wird „COMPLETE“... -
Seite 26: Grundeinstellungen
Grundeinstellungen Grundeinstellungen Grundverfahren Remote Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen: • Sie können nur die aktuell zur Verfügung stehenden Einstellungen auswählen. Weitere Einzelheiten finden Sie in der Beschreibung zu jeder Einstellung. Parameter Vorgehensweise Siehe Seite SUBWOOFER* Subwoofer registrieren. -
Seite 27: Einstellen Der Lautsprecher
¶ Lautsprecherabstand—FRONT L DIST, FRONT R DIST, Einstellen der Lautsprecher CENTER DIST, SURR L DIST, SURR R DIST Um den bestmöglichen Surround-Klang für die Surround- und DSP- Modi zu erzielen, müssen Sie die Informationen über die Legen Sie den Abstand der Lautsprecher zu Ihrem Sitzplatz Lautsprecheranordnung eingeben, nachdem alle Anschlüsse innerhalb eines Bereichs von 0,3 m (1 Fuß) bis 9,0 m vorgenommen worden sind. -
Seite 28: Auswählen Von Haupt- Und Subkanal
Grundeinstellungen ¶ Übergangsfrequenz—CROSSOVER Auswählen von Haupt- und Subkanal Sie können die Übergangsfrequenz für die kleinen verwendeten Bei der Wiedergabe von digitaler Software, die im Dual Mono- Lautsprecher wählen. Die Signale, die sich unter dem Modus aufgenommen ist bzw. ausgestrahlt wird (siehe Seite 29), voreingestellten Frequenzpegel befinden, werden an den können Sie den gewünschten Wiedergabeklang (-kanal) von einem Subwoofer gesendet und von diesem reproduziert (oder von den... -
Seite 29: Einstellen Der Digitalen Externen Eingangsgeräte
Einstellen der digitalen externen Hinweise: Eingangsgeräte • Diese Funktion findet in den folgenden Fällen keine Anwendung: – Es wird eine analoge Signalquelle wiedergegeben, Wenn Sie die digitalen Eingänge verwenden, geben Sie an, welche – Wenn einer der DSP-Modi ausgewählt wurde (siehe Seite 31) Komponenten an welche Anschlüsse angeschlossen sind. -
Seite 30: Sound-Einstellungen
Sound-Einstellungen Nach dem Einstellen der Grundeinstellungen können Sie Sound-Parameter an Ihre Vorlieben anpassen. Grundeinstellungen Grundverfahren Remote Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen: • Sie können nur die Parameter einstellen, die dem aktuellen Klangmodus zugeordnet sind. Parameter Vorgehensweise Siehe Seite DEQ 63HZ... -
Seite 31: Einstellen Des Frequenzgangausgleichs
Einstellen des Frequenzgangausgleichs Nur für RX-6042S: Für Surround- und DSP-Modi (wenn der Sie können den Frequenzgangausgleich nach Ihrem persönlichen Mittenlautsprecher angeschlossen ist) Geschmack einstellen. • Sobald eine Einstellung vorgenommen wird, wird sie für jede CENTER TONE: Stellt den Klang des Mittenlautsprechers ein. Signalquelle gespeichert. -
Seite 32: Verwendung Der Surround-Modi
Verwendung der Surround-Modi Dieses Gerät kann eine Vielzahl von Surround-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und Anpassungen (siehe Seiten 21 bis 27) werden automatisch angewandt. Erzeugen von Theateratmosphäre Einführung zu den Surround-Modi In einem Kinosaal sind zahlreiche Lautsprecher an den Wänden Dolby Digital* angebracht, um einen beeindruckenden Multi-Surround-Klang zu Dolby Digital ist eine digitale Signalkompressionsmethode, die... - Seite 33 DTS* Was ist Linear PCM? DTS ist eine weitere digitale Signalkompressionsmethode. Sie Unkomprimierte digitale Audiodaten für DVDs, CDs und Video- wurde von Digital Theater Systems Inc. entwickelt und ermöglicht CDs. die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu DVD unterstützt 2 Kanäle bei Abtastfrequenzen von 48/96 kHz 6,1ch).
-
Seite 34: Aktivieren Der Surround-Modi
Verwendung der Surround-Modi • Für analoge Signalquellen und digitale 2-kanalige Aktivieren der Surround-Modi Software, können Sie eine der folgenden Surround-Modi auswählen. Mit jedem Druck auf die Taste SURROUND, In Abhängigkeit vom eingehenden Signal sind unterschiedliche ändern sich die Surround-Modi wie folgt: Surround-Modi verfügbar. -
Seite 35: Verwenden Der Dsp-Modi
Verwenden der DSP-Modi Dieses Gerät kann eine Vielzahl von DSP-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und Anpassungen (siehe Seiten 21 bis 27) werden automatisch angewandt. Wenn Sie eine der DSP-Modi aktivieren möchten, drücken Sie Erzeugen eines Klangfeldes die Taste DSP, wobei sich die DSP-Modi jeweils wie folgt ändert: Die Anzeige DSP schaltet sich im Display ebenfalls ein. -
Seite 36: Aktivieren Der Dsp-Modi
Verwenden der DSP-Modi All Channel Stereo Aktivieren der DSP-Modi Mithilfe dieses Modus kann ein breiteres stereophones Klangfeld erzeugt werden, indem alle angeschlossenen (und aktivierten) Wenn für eine Signalquelle die DSP-Modi aktiviert werden, so Lautsprecher genutzt werden. werden die in den oben genannten Menüs gespeicherten •... -
Seite 37: Fernbedienungssystem Compu Link
Fernbedienungssystem COMPU LINK Mit dem Fernbedienungssystemen COMPU LINK können Sie JVC-Audiokomponenten über den Fernbedienungssensor des Receivers steuern. Um dieses Fernbedienungssystem verwenden zu können, müssen Automatische Auswahl der Tonquelle Sie die JVC Audiokomponenten über die COMPU LINK Wenn Sie die Wiedergabetaste (3 3 3 3 3 ) einer angeschlossenen... -
Seite 38: Bedienen Von Jvc-Audio-/Videokomponenten
Bedienen von JVC-Audio-/Videokomponenten Die können JVC-Audio- und -Videokomponenten mit der Fernbedienung dieses Receivers bedienen, da die Steuersignale für JVC-Komponenten in der Fernbedienung gespeichert sind. Tuner Bedienen der Audiokomponenten Sie können immer die folgenden Operationen ausführen: FM/AM: Es wird zwischen UKW und MW umgeschaltet. -
Seite 39: Bedienen Der Videokomponenten
TV für RX-5040B/RX-5042S): Das Fernsehgerät wird ein- oder ausgeschaltet. WICHTIG: TV/STB CH +/– (oder TV CH +/– für RX-5040B/RX-5042S): So bedienen Sie JVC-Videokomponenten über diese Fernbedienung: Die Kanäle werden weitergeschaltet. • Einige JVC-Videorecorder können zwei Arten von TV VOLUME +/–: Die Lautstärke wird verändert. -
Seite 40: Bedienung Von Video-Komponenten Anderer Hersteller [Nur Für Rx-6042S]
Bedienung von Video-Komponenten anderer Hersteller [Nur für RX-6042S] Die mit dem Receiver mitgelieferte Fernbedienung kann Kontrollsignale für die Bedienung von Fernsehgeräten, Set Top Boxes (STB), Videorekordern und DVD-Spielern anderer Hersteller übertragen. Wenn Sie die Komponenten anderer Hersteller betätigen, lesen Sie So ändern Sie die Fernbedienungssignale zum die mitgelieferten Bedienungsanleitungen. - Seite 41 So ändern Sie die übertragbaren Signale zum So ändern Sie die übertragbaren Signale zum Betätigen eines DVD-Spielers eines anderen Betätigen eines Videorecorders eines anderen Herstellers Herstellers 1 Halten Sie die Taste STANDBY/ON 1 Halten Sie die Taste STANDBY/ON gedrückt. gedrückt. 2 Drücken Sie die Taste DVD.
-
Seite 42: Fehlerbeseitigung
Fehlerbeseitigung Mit dieser Tabelle können Sie allgemeine Betriebsprobleme lösen. Wenn Sie ein Problem nicht beheben können, setzen Sie sich mit dem Kundendienstzentrum von JVC in Verbindung. PROBLEM MÖGLICHE URSACHE LÖSUNG Das Display schaltet sich nicht ein. Das Netzkabel ist nicht angeschlossen. -
Seite 43: Technische Daten
Technische Daten Verstärker Ausgangsleistung Stereoempfang 100 W Sinusdauertonleistung pro Kanal an 8 Ω bei 1 kHz, von Frontkanäle: weniger als 0,8 % Gesamtklirrgrad (IEC268-3/DIN). Raumklangbetrieb 100 W Sinusdauertonleistung pro Kanal an 8 Ω bei 1 kHz, von Frontkanäle: weniger als 0,8 % Gesamtklirrgrad. 100 W Sinusdauertonleistung pro Kanal an 8 Ω... -
Seite 44: Hauptunterschiede Zwischen Den Modellen
Technische Daten UKW-Tuner (IHF) Empfangsbereich: 87,50 MHz bis 108,00 MHz 17,0 dBf (1,9 µV/75 Ω) Nutzbare Empfindlichkeit Mono: 21,3 dBf (3,2 µV/75 Ω) Empfindlichkeit bei 50 dB Rauschabstand Mono: 41,3 dBf (31,8 µV/75 Ω) Stereo: Kanaltrennung bei OUT (REC): 35 dB bei 1 kHz MW-Tuner Empfangsbereich: 522 kHz bis 1 629 kHz... - Seite 125 VICTOR COMPANY OF JAPAN, LIMITED GE, FR, NL © 2004 VICTOR COMPANY OF JAPAN, LIMITED 0104RYMMDWJEIN...
