Über die Tasten sind folgende Menuschritte zugänglich und können frei parametrisiert werden:
PASS: Passwort erlaubt den Zugang ins Menu und die
Wahl von Parametern.
PRESET: Anzeigeoffset - additive 5-stellige frei
wählbare Konstante mit Dezimalpunkt und Vorzeichen.
SCALE: 5-stellige frei wählbare Multiplikations-
Konstante mit Dezimalpunkt und Vorzeichen.
DSCALE: Dividierkonstante für SCALE wählbar von :1
bis :10000 in Dezimalschritten.
ORDER: Auflösung der Anzeige frei wählbar von
X.XXXX bis XXXXX.
FBASE: Messzeit im Tachometer Modus, wählbar von
0.22 bis 120 Sek.
TECHNISCHE DATEN OC1135
Anzeige
0....±99999, 7 Segmenten, rote LED, 8mm, mit
Dezimalpunkt und Vorzeichen.
Eingänge
Positive Logik 5V C-MOS, geschützt bis 28V.
Inkrementalzähler:
Tachometer:
Pulsbreiten Zähler:
Preset/Reset
Additive Anzeigekonstante wählbar von 0 bis ±99999
mit Dezimalpunkt und Vorzeichen. Der Preset kann
jederzeit über die Tastatur oder über den externen
Signaleingang mit einem logischen Signal 5-28V in die
Anzeige eingelesen werden. Wird der Presetwert
00000 eingegeben, so wird die Anzeige mit dem
Steuersignal oder über die Fronttaste auf null gesetzt.

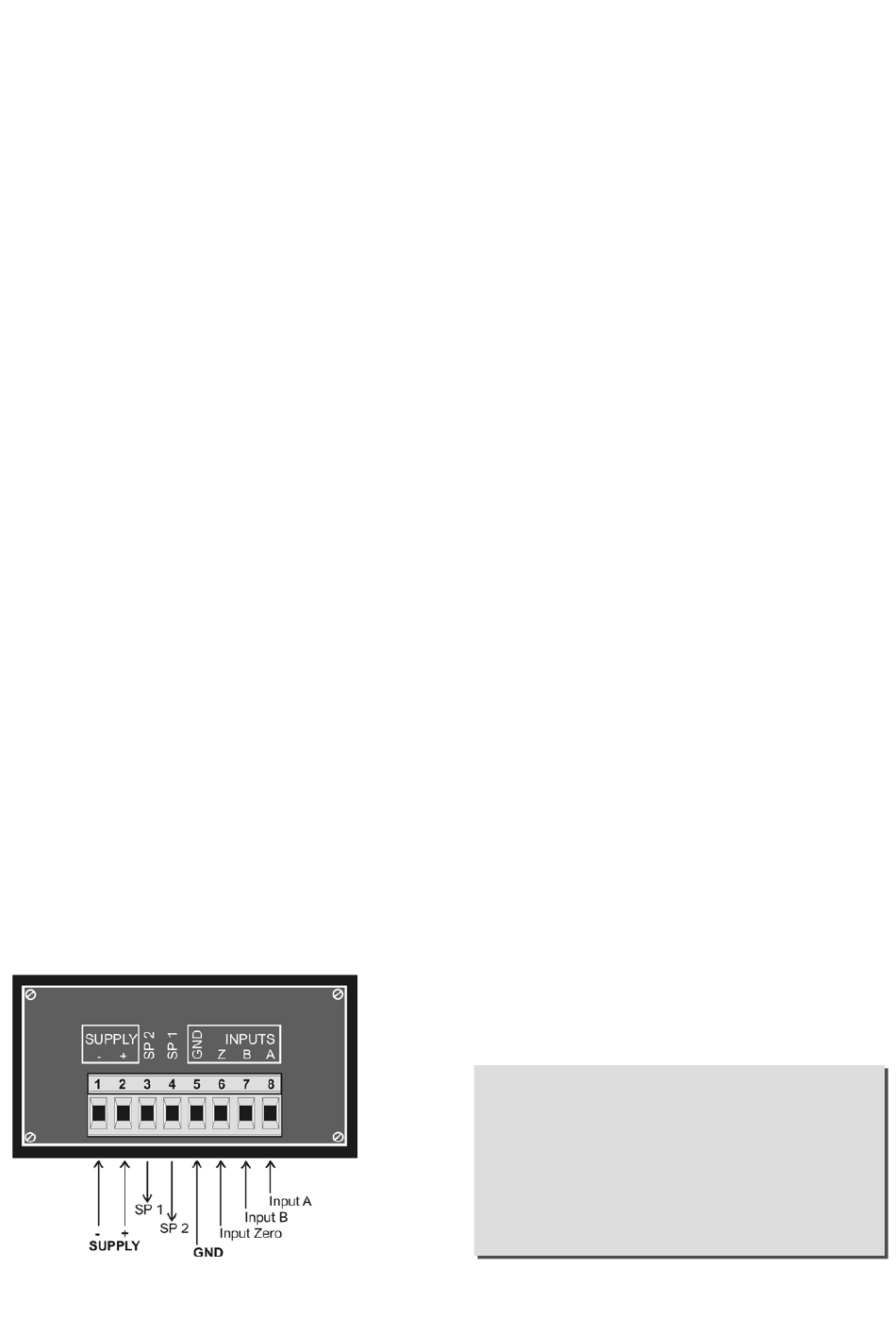

ANSCHLÜSSE
OC1135 – 2
DC-100kHz.
DC-100kHz.
1ms bis 10 000ms.
OBASE: Resetzeit im Tachometer Modus bestimmt die
tiefste Messfrequenz. Wählbar von 0.22 bis 120 Sek.
FILTER: Durchschnittswert-Filter mit frei wählbaren
Konstanten 1 bis 99.
ST PASS: Wahl vom Passwort aus 20 fest
gespeicherten Kombinationen.
SP1 – SP2: Zwei Grenzwerte mit Optokoppler-
Transistoren 28V/10mA. Die Ausgänge sind von der
Elektronik mit 250V isoliert.
Die Ausgänge beziehen sich auf (-) der DC-
Versorgungsspannung.
Set Point SP1 und SP2
Optokoppler-Ausgänge Emitter und Kollektor, max.
Belastung 35V/30mA. Der Emitter ist mit dem (-)
Anschluss der Geräteversorgung verbunden.
Anschlüsse
Steckbare Schraubklemmen.
Versorgung
24VDC ± 10%, 2W.
Option 9-36VDC, 3W.
Gehäuse
DIN 24 x 48, Einbautiefe 65mm.
Panelausschnitt 21 x 42mm.
BESTELLFORMAT
OC1135 – 1
Versorgung 24VDC ± 10%
OC1135 – 2
Versorgung 9-36VDC
OC1135 P
Pulsbreiten - Messung
ORBIT CONTROLS AG
Zürcherstrasse 137
CH-8952 Schlieren/ZH, Schweiz
Tel:
+41 44 730 2753
info@orbitcontrols.ch
www.orbitcontrols.ch
© orbit controls 21908
