Inhaltszusammenfassung für TREPPEN intercon K2

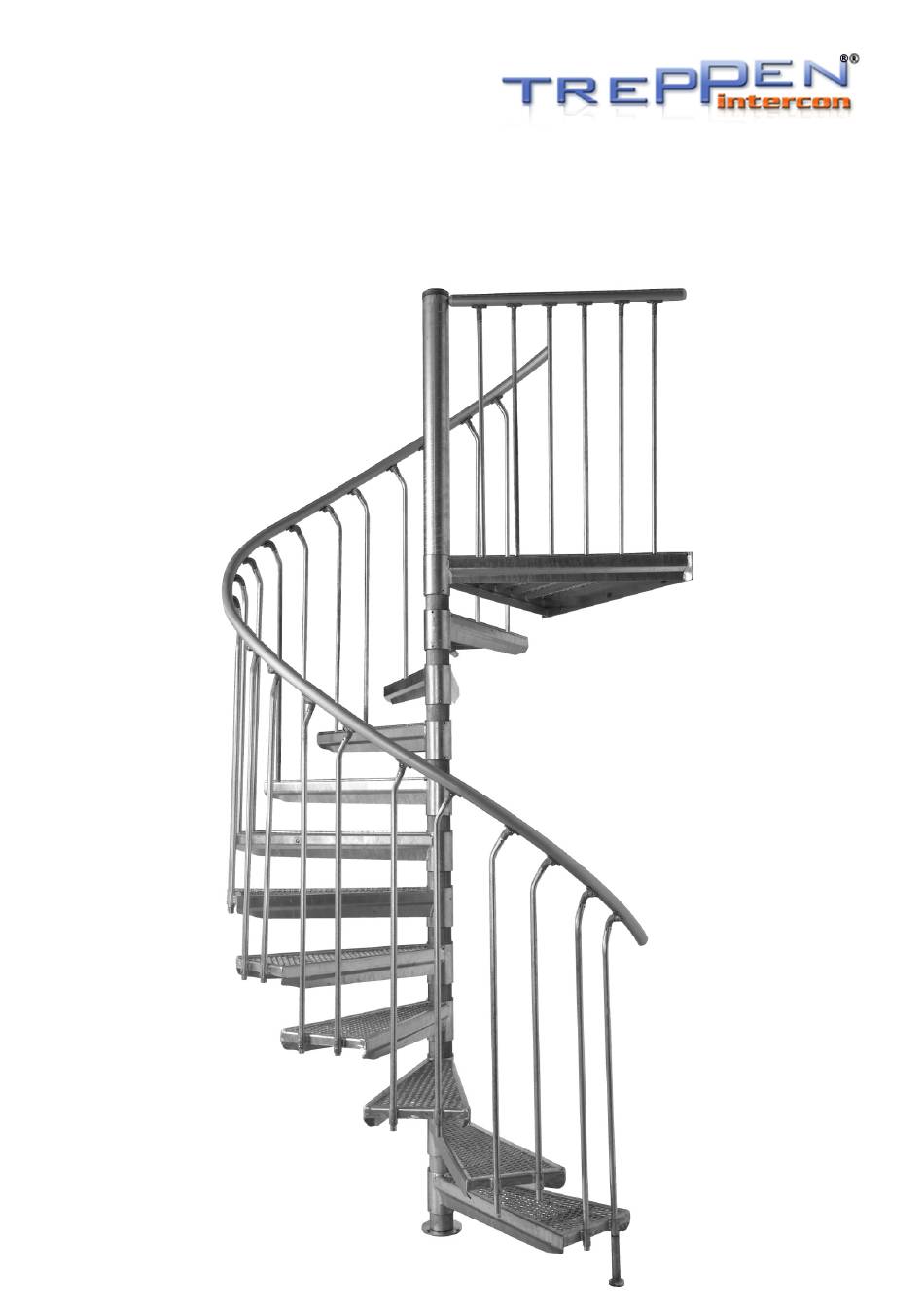

- Seite 1 Außen-Spindeltreppe 1200 mm Ø - K2 -...
- Seite 2 Korrosionsschutz Seit langer Zeit ist ein im Tauchprozess auf Stahl aufgebrachter Zinküberzug ein idealer Korrosionsschutz. Und zwar schützt Zink den darunter liegenden Stahl zweifach: Die Zinkschicht bildet zunächst einen fest haftenden Schutzmantel, der den Stahl vor Bewitterung schützt (Barrierewirkung). An den Schnittkanten bzw. dort, wo dieser Mantel eine bis zum Stahluntergrund reichende Verletzung erfährt, geht in einem leitenden Medium (Schmutz, Wassertropfen) zunächst das unedlere Zink in Lösung, d.h.
-
Seite 3: Teileliste Außen-Spindeltreppe Ø1200 Mm
Teileliste Außen-Spindeltreppe Ø1200 mm Anzahl Stufen - 11 Podest - 1 max. Geschosshöhe 282 cm 1. Fußplatte mit Rorhmuffe 7. Geländerfuß 13. Handlaufverbinder Menge: Menge: Menge: 2. Zentral-Standrohr 8. Geländerstab gekröpft lang 14. Handlauf - Podest Menge: Menge: Menge: 2990mm Ø40mm 3. -
Seite 4: Fundamentangaben Zur Außen-Spindeltreppe
19. Schraube Senkkopf 24. Unterlegscheibe 29. Zink Spray Menge: Menge: Menge: 4,8x16,0mm 400 ml 20. Gewindestift mit 25. Sechskantmutter 30. Kabelbinder Menge: Menge: Ringschneide Menge: M8,0x8,0mm 2,6x160mm 31. Rohrendstopfen 21. Gewindestift mit 26. Spiralbohrer Menge: Geländerstab Ringschneide Menge: Menge: M6,0x5,0mm Ø4,8mm Ø20 mm 22. - Seite 5 Für die Montage der Treppe benötigen Sie folgendes Werkzeug bzw. folgende Hilfsmittel: 1. Bohrmaschine 2. Schraubenzieher (Kreuzschlitz) 3. Meßwerkzeug, Taschenrechner 4. Sechskantstiftschlüssel (3mm, 4mm, 5mm) 5. Hammer, Kombizange 6. Schraubenschlüssel 7. Wasserwaage, Bauwinkel 8. Dübel, Bohrer 9. Eisensäge 10. Leiter Berechnung der Steigungshöhe OKFD Aufstellpunkt des Standrohres...
- Seite 6 Montageschritte Die Ziffern in Klammern (…) benennen die Positionen der Stückliste/Teileliste. Stecken Sie die Fußplatte (1) in das Zentral-Standrohr (2) und verschrauben Sie die beiden Komponenten mit den Gewindestiften (20). Bestimmen Sie den Befestigungspukt des Zentralstandrohres und richten Sie das Rohr über diesem Punkt auf.
- Seite 7 Das Austrittspodest mit Oberkante Fertigfußboden bündig ausrichten und anschrauben. Bei Holzdecken verwenden Sie mindestens 8x50 mm Schlüsselschrauben. Bei Betondecken verankern Sie das Podest mit Schwerlastdübeln. Nachdem sie das Podest befestigt haben, ist das Zentral-Standrohr lotecht auszurichten und mit dem Fundament zu verschrauben. Sämtliche Schrauben sind sorgfältig anzuziehen. Hinweis ! Befestigungsmaterial Treppe - Gebäude liegt Nicht bei.
- Seite 8 Nun werden die langen Geländerstäbe (8) zur Hinterkante der Stufen in die Geländerhalter eingesetzt. Lassen Sie die Geländerstäbe zunächst ca. 3 cm nach unten aus dem Geländerhalter herausstehen und befestigen Sie die Stäbe im oberen Loch mit den Gewindstiften (21). Die Kröpfung der Stäbe zeigt entgegen der Laufrichtung (von unten nach oben gesehen).
- Seite 9 Stecken Sie die Handlaufhalter (11) in die Geländerstäbe (8), (9) und verschrauben Kunststoffhalter mit dem Stab mittels der Linsenkopf-Schraube (18). Der 2-teilige Halter wird mit der Halbrundkopf-Schraube (17) verbunden. Die Kröpfungen der Handlaufhalter stehen nun in Richtung Außenradius der Treppe.
- Seite 10 Setzen Sie nun die Handlauf-Rohrsegmente auf die Handlaufhalter von unten beginnend. Ein hervorragendes Hilfsmittel zur vorläufigen Befestigung der Elemente sind Kabelbinder mind. 14 cm Länge. Den Überstand des Rohres nach unten bestimmen sie nach eigenem Ermessen. Wie abgebildet stecken Sie die Handlaufverbinder (13) zwischen die Rohrsegmente.
- Seite 11 Haben Sie die Rohrsegmente auf den hinteren Geländerstäben angebracht, richten Sie die Geländerstäbe lotecht aus und verbinden den Handlaufhalter (11) mit dem Handlaufrohr (12) mittels der Senkkopf-Schraube (19). Nutzen Sie hierfür den beiliegenden 4mm Spiralbohrer (27) zum Vorbohren. Die Ausrichtung der Geländerstäbe und die Befestigung erfordert ein äußerst sorgfältiges Arbeiten.
- Seite 12 In gleicher Weise verfahren Sie nun mit den kurzen Geländerstäben. Haben Sie das Geländer komplett verschraubt, sollten Sie die Rohrsegmente an den Über- gangstellen mit den Verbindern verschrauben. Sie bohren mit 4 mm Spiralbohrer beidseitig der Stoßes vor (tief genug bohren) und verschrauben ebenfalls mit der Linsenkopf-Schraube (18). Bringen Sie nun das gesamte Geländer durch schrittweises Lösen der Gewindestifte der Geländerhalter der Stufe auf richtige Höhe.
- Seite 13 Die Stufen, das Podest und das obere Abschlussrohr - also alle teleskopierbaren Rohrverbindungen sind mit den Spannhülsen (28) zu sichern. Bohren Sie mit dem beiliegenden 4,8 mm Spiralbohrer (26) vor und treiben Sie die Spannhülsen (28) ein.
- Seite 14 Ø 6.5 mm Nun erfolgt die Montage der Geländerstäbe auf dem Podest lt. vorstehenden Abbildungen.
- Seite 15 Nun befestigen Sie den Podesthandlauf gemäß vorstehender Abbildungen. Achtung! Die Kröpfungen der Handlaufhalter zeigen nicht nach außen, sondern zur Podest- Innenseite.
- Seite 16 Ø 6.5 mm 24/25...
- Seite 17 Kontrollieren Sie bitte abschließend sämtliche Schraubverbindungen an dieser Treppe und ziehen gegebenenfalls die Verbindungmittel nach. Die Stellen, an denen die Spannhülsen (28) eingetrieben bzw. Die Gewindestifte (20, 21) eingedreht wurden, sind mit dem Zink Spray (29) punktuell zu besprühen. Nehmen Sie sich als Hilfsmittel ein Blatt Papier mit einem kleinen Loch, das als Schablone dient.
