Seneca Z-KEY Installationshandbuch Seite 5

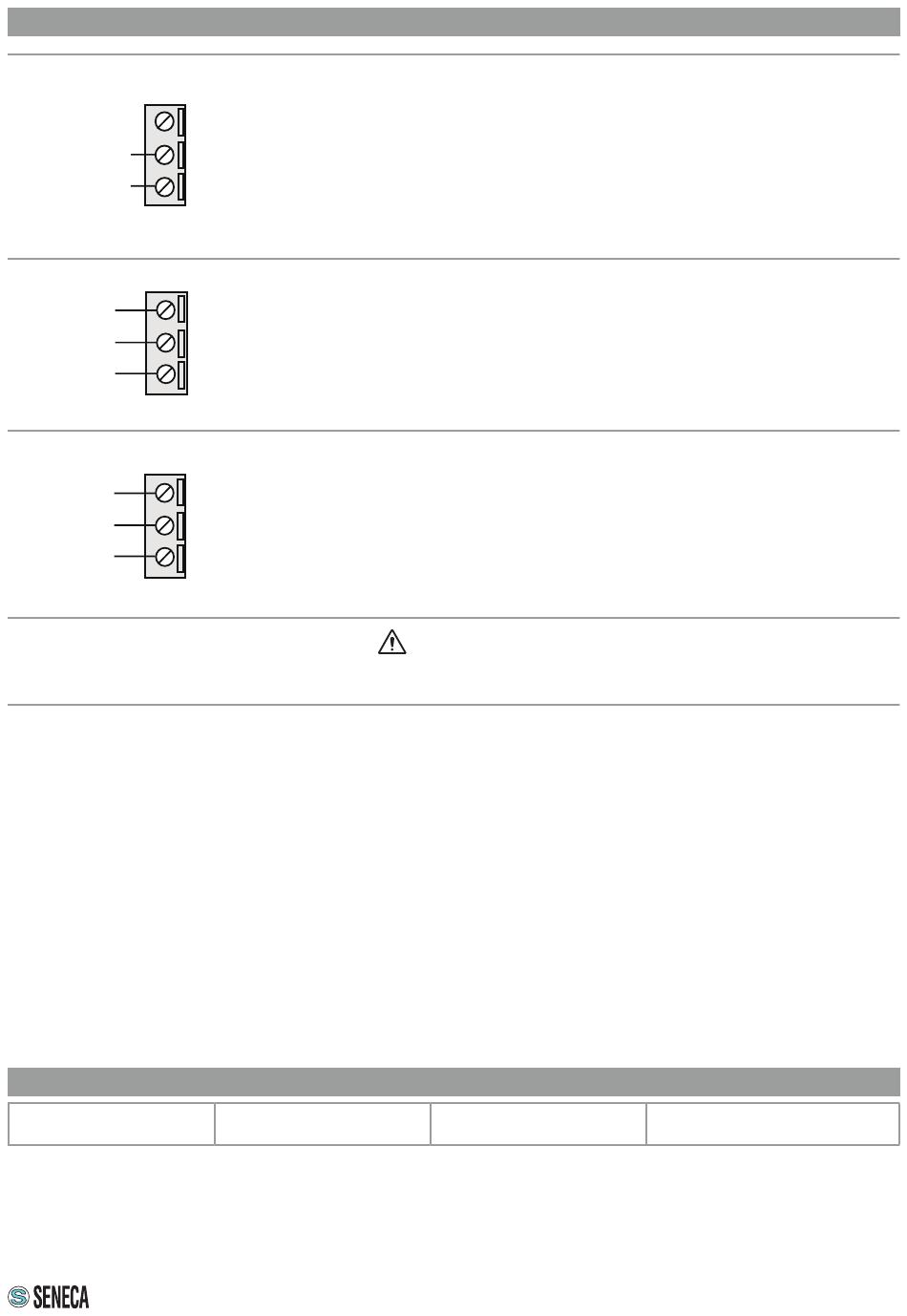

ELEKTRISCHE ANSCHLÜSSE
Vac/Vdc
Vac/Vdc
GND
A (+)
B (-)
GND
RX
TX
Verwenden Sie nur Kupfer- oder kupferkaschierte Aluminium- oder AL-CU- oder CU-AL-Leiter
KONTAKTE
Technischer Support:
Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorherige Genehmigung sind Kopie und Ver-
vielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und
Technologien. Die angegebenen Daten können aus technischen bzw. vertrieblichen Gründen geändert oder ergänzt
werden.
Stromversorgung
Alternativ zum Anschluss über den Bus Z-PC-DINx ist es möglich, die Klemmen 2
und 3 für die Stromversorgung des Moduls zu verwenden.
1
Die Betriebsspannung muss zwischen 11 und 40 Vdc (Polarität nicht erheblich) oder
2
zwischen 19 und 28 Vac liegen.
Die oberen Grenzwerte dürfen nicht überschritten werden; anderenfalls wird
3
das Modul schwer beschädigt.
Falls die Stromversorgungsquelle nicht gegen Überlastung geschützt ist, muss eine
Sicherung in die Stromversorgungsleitung eingesetzt werden: max. Wert 1 A.
Serieller Port 2: RS485 SW2 = OFF
10
Das Modul weist auch einen seriellen Port auf, der mit dem Switch SW2 konfiguriert
werden kann. Wenn sich der Switch SW2 in der Position OFF befindet, ist an den
11
Klemmen 10-11-12 der Port RS485 COM 2 verfügbar. Die Abbildung zeigt die
12
Einrichtung des Anschlusses. Anm.: Die Angabe der Polarität des Anschlusses
RS485 ist nicht standardisiert, an einigen Geräten könnte sie vertauscht sein.
Serieller Port 2: RS232 SW2 = ON
Das Modul weist auch einen seriellen Port auf, der mit dem Switch SW2 konfiguriert
10
werden kann.
11
Wenn sich der Switch SW2 in der Position ON befindet, ist an den Klemmen
10-11-12 der Port RS232 COM 2 verfügbar.
12
Die Abbildung zeigt die Einrichtung des Anschlusses.
Die Schnittstelle RS232 ist vollständig konfigurierbar.
