Einstellung Der Dip-Switches; Installationsbestimmungen; Elektrische Anschlüsse - Seneca Z-KEY Installationshandbuch

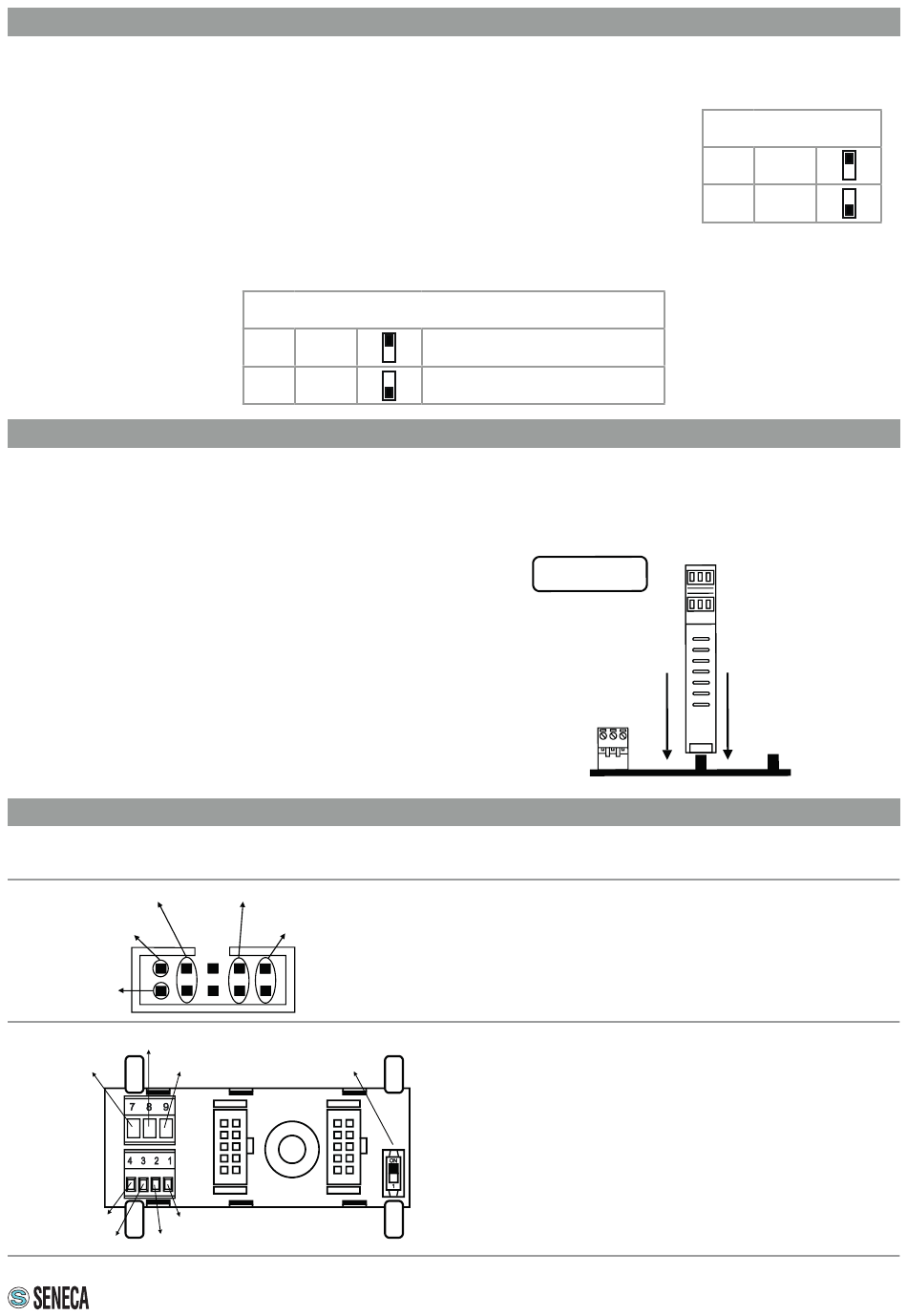

EINSTELLUNG DER DIP-SWITCHES

KONFIGURIERUNG DER WERKSPARAMETER
Dieses Verfahren stellt die IP auf die Werkseinstellung (192.168.90.101) und die Daten
für den Zugang zum Web Server/FTP-Server auf User: admin und Password: admin
zurück.
1. Das Modul ausschalten und alle 8 DIP-Switches SW1 auf ON schalten
2. Das Modul einschalten und 10 Sekunden abwarten.
3. Das Modul ausschalten und alle 8 DIP-Switches SW1 auf OFF schalten
EINSTELLUNG RS232/RS485:

INSTALLATIONSBESTIMMUNGEN

Das Modul wurde für die Montage auf einer Schiene DIN 46277 in vertikaler Position konzipiert. Für den reibungslosen
Betrieb sowie eine optimale Lebensdauer muss eine angemessene Belüftung gewährleistet werden. Stellen Sie dabei si-
cher, dass die Lüftungsschlitze nicht durch Kabelkanäle oder sonstige Gegenstände verschlossen werden. Vermeiden Sie
die Montage der Module über Geräten, die Wärme erzeugen. Die Montage im unteren Teil der Schalttafel wird empfohlen.
Einsetzen in die DIN-Schiene
Wie in der Abbildung dargestellt:
1. Die hintere Steckverbindung IDC10 des Moduls
in einen freien Slot der DIN-Schiene einsetzen
(das Einsetzen macht keine Fehler möglich, da die
Steckverbindungen gepolt sind).
2. Ziehen Sie zur Befestigung des Moduls in der
DIN-Schiene die beiden Haken an den Seiten
der hinteren Steckverbindung IDC10 an.
ELEKTRISCHE ANSCHLÜSSE
Stromversorgung und Modbus-Schnittstelle stehen bei Benutzung des Busses für die DIN-Schiene von Seneca
mit hinterer Steckverbindung IDC10 oder dem Zubehörteil Z-PC-DINAL2-17.5 zur Verfügung.
RS485 GND
RS485 A
RS485 B
Ground
Power Supply AC Power Supply AC
GNDSHLDG
CANL / A CANL / B
Konfigurierung RS232 oder RS485 an den Klemmen 10 - 11 - 12 (serieller Port 2)
1 ON
0 OFF
Power Suppl y AC / +
Power Suppl y AC / -
1
IDC 10
DIP SWITCH
(1230 Ohm terminator)
ND
SW2
AKTIVIERUNG RS232
AKTIVIERUNG RS485
Inserimento nella
Einsetzen in die
guida DIN
DIN-Schiene
Guida DIN
DIN-Schiene
Hintere Steckverbindung (IDC 10)
In der Abbildung wird die Bedeutung der
verschiedenen Kontaktstifte der Steckverbindung
IDC10 angegeben, falls die Signale direkt darüber
abgegriffen werden sollen.
Verwendung des Zubehörteils Z-PC-DINAL2-17.5
Bei Verwendung des Zubehörteils Z-PC-DINAL2-17.5
können die Signale an der Klemmleiste abgegriffen
werden. In der Abbildung wird die Bedeutung der
verschiedenen Klemmen und die Position der DIP-
Switches (in allen Halterungen für die DIN-Schiene
vorhanden, die unter den Zubehörteilen aufgeführt
werden) für die Terminierung des CAN-Netzes angegeben
(bei Modbus-Netz nicht verwendet). GNDSHLD:
Abschirmung zum Schutz der Verbindungskabel gegen
Störungen (empfohlen).
LEGENDE
1 ON
0 OFF
MODULO MODUL
