Kapitel 1
Die CNC Steuerungen der Baureihen PowerLine verfügen über
keine Ethernet-Schnittstelle.
Hier ist die Verbindung über einen IBH Link S7++, der in den
projektierten Modus geschaltet ist, aufzubauen. Diese CNC
Steuerungen verfügen über zwei (2) Verbindungskanäle zur SPS
(PLC) und fünf (5) Verbindungskanäle zur NCK. Ein
Verbindungskanal zur SPS (PLC) ist immer belegt durch das
angeschlossene HMI.

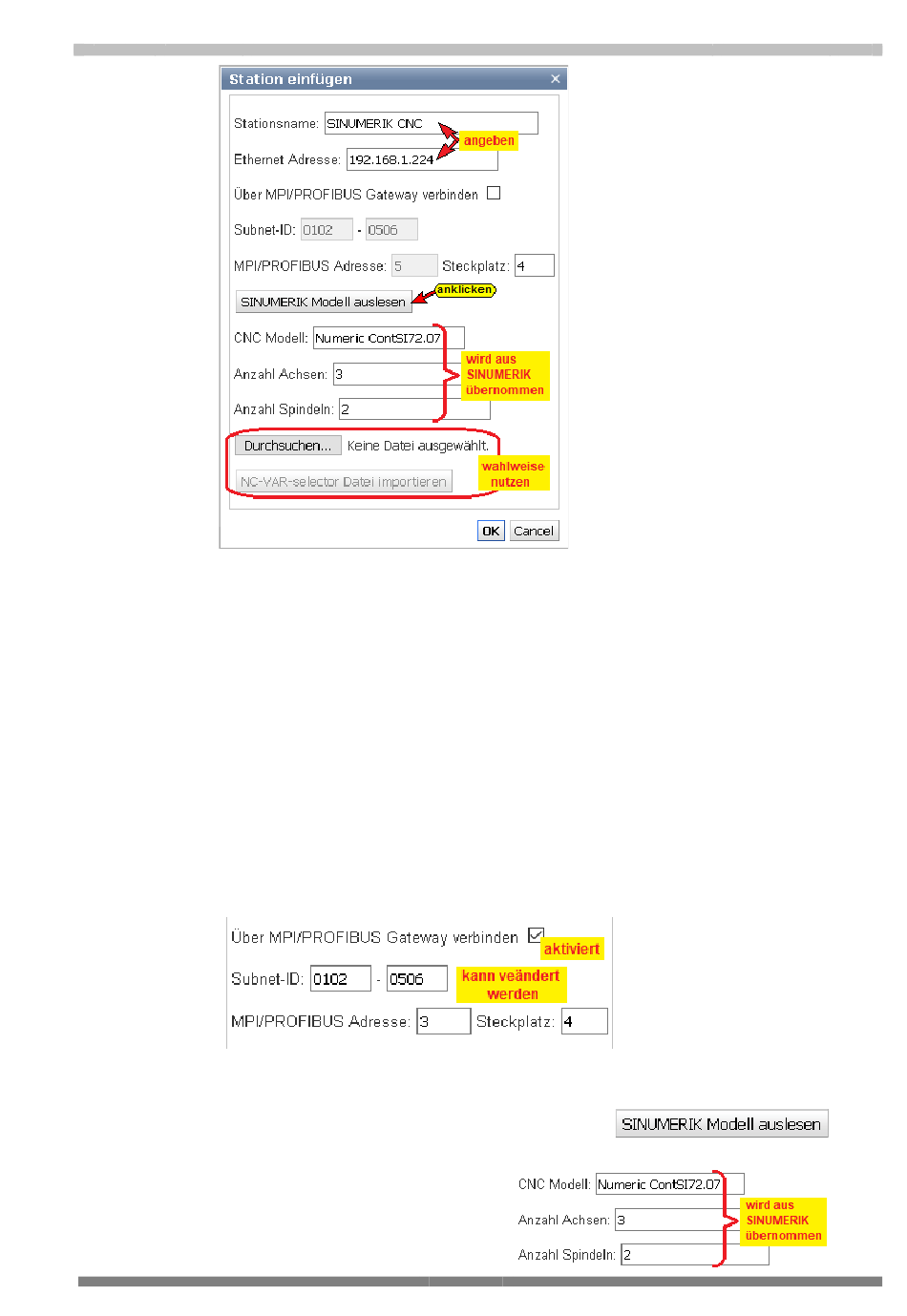

Über MPI/Profibus Gateway verbinden
Ist diese Option aktiviert können die Subnet-ID, Adresse und
Steckplatz angepasst werden.
SINUMERIK Modell auslesen
Mit Anklicken von SINUMERIK Modell
auslesen wird eine Verbindung zur CNC
aufgebaut und Informationen,
die in der SINUMERIK
vorhanden sind, werden
gelesen.
TTI Trans Tech International
IBH Link UA: Inbetriebnahme
©
2021
Seite 1-43
