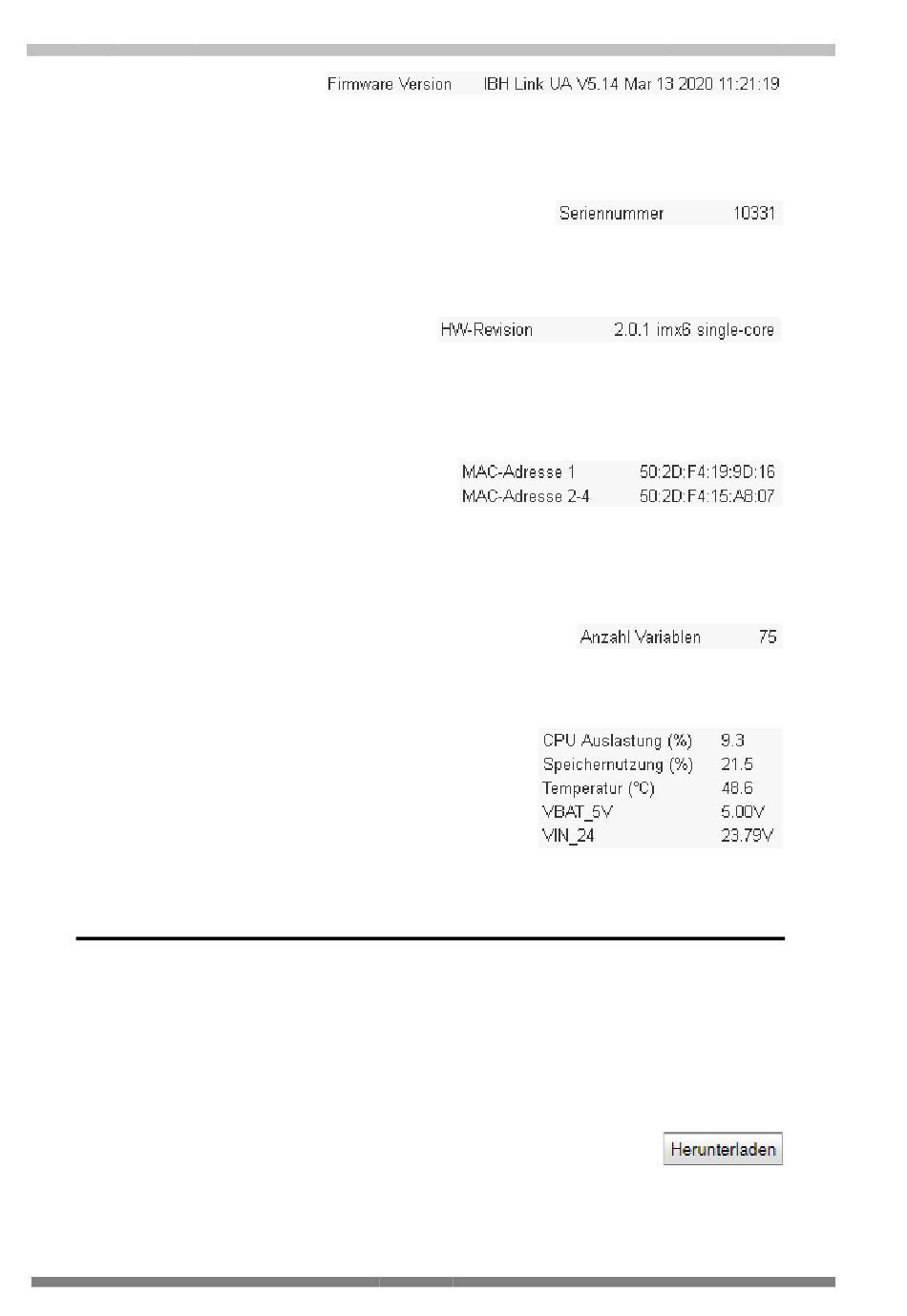

Firmware Version
Um ein Firmware-Update durchzuführen ist die Versionsnummer
wichtig. Es sollte nur ein Firmware-Update mit einer höheren
Versionsnummer durchzuführt werden.
Seriennummer
Die Seriennummer gibt der IBHsoftec-Hotline eine Information über
die Baureihe und das Alter des Gerätes.
HW-Revision
Die HW-Revision gibt an, mitwelche Firmware-Version (HW1, HW2
SC oder HW2 QC) ein Firmware-Update durchgeführt werden darf
(siehe Seite 1 – 40).
MAC-Adressen
Der IBH Link UA (SC, QC) hat
zwei getrennte MAC-Adressen. Eine MAC-Adresse für die
Managmentebene und eine weitere MAC-Adresse für die drei Ports
der Steuerungsebene.
Anzahl Variablen
Die Anzahl der als OPC-UA Variablen angemeldete Variablen wird
angezeigt.
Hardware Informationen
Die momentane CPU-Auslastung,
Speichernutzung und Temperatur
sowie in eine interne Spannung
(VBAT_5V) und die Versorgungsspannung (VIN_24) des Gerätes
werden angezeigt.
1.11.2 Sichern und Wiederherstellen der Einstellungen
In diesem Feld sind Schaltflächen vorhanden, um die IBH Link UA
Konfiguration zu sichern, wiederherzustellen bzw. ein Firmware
Update durchzuführen.
Konfiguration Sichern
Zum Sichern der Konfiguration die Schaltfläche
Herunterladen anklicken und im geöffneten
Dialogfeld Speichern unter Auswählen. Im Fenster Speichern
unter den gewünschten Speicherort (Path) und den Dateinamen
festlegen und mit Speichern bestätigen.
