Lautstärkeregler-Zusatzplatine; Entfernen Der Lautstärkeregler-Zusatzplatine - Dell Latitude 7320 Servicehandbuch

Info über diese Aufgabe

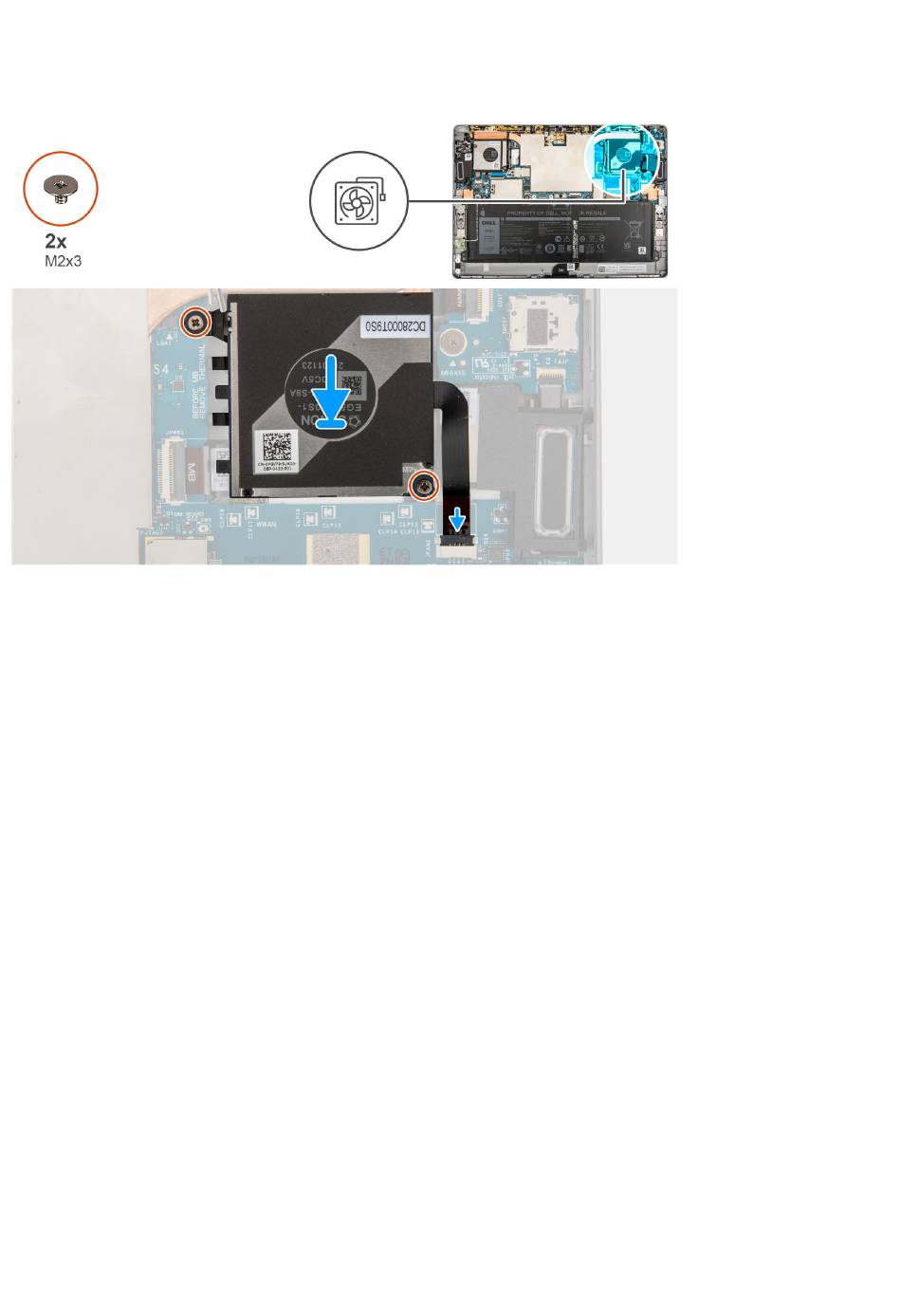

Die nachfolgende Abbildung zeigt die Position des rechten Lüfters und bietet eine visuelle Darstellung des Installationsverfahrens.
Schritte
1. Richten Sie die Schraubenbohrungen am rechten Systemlüfter an den Schraubenbohrungen des Rahmens aus.
2. Bringen Sie die zwei Schrauben (M2x3) wieder an, mit denen der rechte Systemlüfter am Rahmen befestigt wird.
3. Verbinden Sie das FPC-Kabel des rechten Systemlüfters mit dem Anschluss auf der Systemplatine.
Nächste Schritte
1. Bauen Sie die Bildschirmbaugruppe
2. Setzen Sie die SIM-Karte
3. Befolgen Sie die Anweisungen unter
Lautstärkeregler-Zusatzplatine
Entfernen der Lautstärkeregler-Zusatzplatine
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie das SIM-Kartenfach.
3. Entfernen Sie die Bildschirmbaugruppe.
4. Entfernen Sie die WWAN-Karte.
5. Entfernen Sie den linken
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Lautstärkeregler-Zusatzplatine und bieten eine visuelle Darstellung des Verfahrens
zum Entfernen.
52 Entfernen und Einbauen von Komponenten
ein.
ein.
