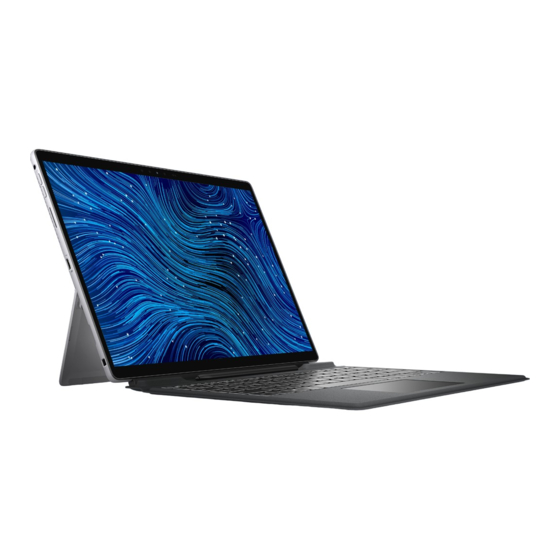

Dell Latitude 7320 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Latitude 7320:
- Servicehandbuch (90 Seiten) ,
- Einrichtungshandbuch (26 Seiten) ,
- Einrichtung und technische daten (26 Seiten)
Verwandte Anleitungen für Dell Latitude 7320
Inhaltszusammenfassung für Dell Latitude 7320
- Seite 1 Latitude 7320 Service-Handbuch Vorschriftenmodell: P133G/P134G Vorschriftentyp: P133G001/P134G001 January 2021 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Sicherheitshinweise................................6 Aufrufen des Servicemodus............................7 Vor der Arbeit an Komponenten im Innern des Computers..................8 Sicherheitsvorkehrungen..............................8 Schutz vor elektrostatischer Entladung........................8 ESD-Service-Kit................................9 Kapitel 2: Entfernen und Einbauen von Komponenten................ 11 Empfohlene Werkzeuge............................... 11 Schraubenliste.................................. - Seite 4 Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern............75 Kapitel 5: Fehlerbehebung......................76 Wiederherstellen des Betriebssystems..........................76 Sicherungsmedien und Wiederherstellungsoptionen...................... 76 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............76 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............77 Verhalten der Diagnose-LED.............................. 77 Zurücksetzen der Echtzeituhr (RTC)..........................79 Aktualisieren des BIOS (USB-Stick)..........................79...
- Seite 5 Aktualisieren des BIOS................................ 79 Ein- und Ausschalten des WLAN............................80 BIOS recovery..................................80 BIOS-Wiederherstellung über Festplatte........................81 BIOS-Wiederherstellung über USB-Stick........................82 M-BIST....................................82 Integrierter LCD-Selbsttest (BIST)...........................82 Kapitel 6: Wie Sie Hilfe bekommen....................84 Kontaktaufnahme mit Dell..............................84 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten Am Computer
Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Aufrufen Des Servicemodus
Aufrufen des Servicemodus Im Servicemodus können Sie das System sofort von der Stromversorgung trennen, ohne das Batteriekabel abzuziehen oder die Batterie aus dem System zu entfernen. Schritte 1. Fahren Sie das System herunter und trennen Sie den Netzadapter vom System. 2. -
Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers
● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere... -
Seite 9: Esd-Service-Kit
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 10: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Themen: • Empfohlene Werkzeuge • Schraubenliste • Hauptkomponenten Ihres Systems • Micro-SD-Karte • SIM-Kartenfach • Bodenabdeckung • SSD-Laufwerk •... - Seite 12 Tabelle 1. Schraubenliste Komponente Schraubentyp Menge Abbildung 1. WLAN-Kartenhalterung M2x2 1. 1 2. Bildschirmkabelhalterung an Systemplatine 2. 2 3. SSD-Abdeckung an Systemplatine 3. 2 4. Tastatur an Tastaturauflage 4. 2 1. Smartcardlesegerät an Handballenstützen- 1. 4 M2x2,5 Baugruppe 2. 2 2.
-
Seite 13: Hauptkomponenten Ihres Systems
Hauptkomponenten Ihres Systems 1. Bodenabdeckung Entfernen und Einbauen von Komponenten... -
Seite 14: Micro-Sd-Karte
17. Handballenstützen-Antenne 18. Audioplatine ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Micro-SD-Karte Entfernen der micro-SD-Karte Info über diese Aufgabe... -
Seite 15: Einsetzen Der Microsd-Karte
Einsetzen der microSD-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des microSD-Kartenlesersteckplatzes und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte Schieben Sie die microSD-Karte in den entsprechenden Steckplatz, bis sie hörbar einrastet. -
Seite 16: Installieren Des Sim-Kartenfachs
Schritte 1. Führen Sie einen Stift in die Auswurföffnung ein, um das SIM-Kartenfach zu lösen. 2. Drücken Sie auf den Stift, damit die Sperre entriegelt und das SIM-Kartenfach ausgeworfen wird. 3. Schieben Sie das SIM-Kartenfach aus dem Steckplatz im System. 4. -
Seite 17: Bodenabdeckung
Schritte 1. Richten Sie die SIM-Karte aus und setzen Sie sie in den entsprechenden Steckplatz auf dem SIM-Kartenfach ein. 2. Schieben Sie das SIM-Kartenfach in den Steckplatz im Computer [6], bis es fest einrastet. Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Computer. - Seite 18 Info über diese Aufgabe Entfernen und Einbauen von Komponenten...
-
Seite 19: Anbringen Der Bodenabdeckung
Schritte 1. Lösen Sie die acht unverlierbare Schraube, mit der die Bodenabdeckung am Computer befestigt ist. 2. Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung aus den Aussparungen in den U-förmigen Einkerbungen in der Nähe der Scharniere an der oberen Kante der Bodenabdeckung ab. VORSICHT: Schieben Sie den Kunststoffstift nicht entlang der Kanten an der Oberseite der Bodenabdeckung. - Seite 20 Entfernen und Einbauen von Komponenten...
-
Seite 21: Ssd-Laufwerk
Schritte 1. Setzen Sie die Bodenabdeckung korrekt ausgerichtet auf den Computer und lassen Sie sie einrasten. 2. Ziehen Sie die acht unverlierbaren Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Nächste Schritte 1. Setzen Sie die microSD-Karte ein. ANMERKUNG: Schließen Sie das Netzteil vor dem Hochfahren des Computers an. -
Seite 22: Installieren Des Ssd-Laufwerks
Installieren des SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Solid-State-Laufwerks und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. - Seite 23 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der WWAN-Karte und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Hebeln Sie mithilfe eines Kunststoffstifts die WWAN-Kartenabdeckung auf, welche die WWAN-Karte abdeckt, und entfernen Sie sie. ANMERKUNG: Hebeln Sie die WWAN-Kartenabdeckung aus der Aussparung in der oberen linken Ecke auf. 2.
-
Seite 24: Einbauen Der Wwan-Karte
Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. -
Seite 25: Akku
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... -
Seite 26: Einbauen Der 3-Zellen-Batterie
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Akkus und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Trennen Sie das Batteriekabel von der Systemplatine. 2. Trennen Sie das Lautsprecherkabel von der Lautsprecherplatine und lösen Sie das Lautsprecherkabel aus den Kabelführungen auf der oberen rechten Seite des Akkus. -
Seite 27: Microsd-Karte
Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Akkus und stellt das Verfahren zum Einsetzen bildlich dar. ANMERKUNG: Wenn der Akku von der Systemplatine getrennt ist, tritt beim Starten des Computers eine Verzögerung auf, da der Computer einen RTC-Reset durchläuft. Schritte 1. -
Seite 28: Entfernen Des 4-Zellen-Akkus
Entfernen des 4-Zellen-Akkus Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die Bodenabdeckung. ANMERKUNG: Wenn der Akku von der Systemplatine getrennt ist, tritt beim Starten des Computers eine Verzögerung auf, da der Computer einen RTC-Reset durchläuft. -
Seite 29: Kühlkörperbaugruppe
ANMERKUNG: Wenn der Akku von der Systemplatine getrennt ist, tritt beim Starten des Computers eine Verzögerung auf, da der Computer einen RTC-Reset durchläuft. Schritte 1. Richten Sie den Akku aus und setzen Sie ihn in den Computer ein. 2. Bringen Sie die vier unverlierbaren Schrauben wieder an, mit denen der Akku befestigt wird. 3. -
Seite 30: Einbauen Der Kühlkörperbaugruppe
Schritte 1. Trennen Sie das Lüfterkabel von der Systemplatine. 2. Entfernen Sie die beiden Schrauben (M2x2.5) auf dem Lüftergehäuse und die vier Schrauben (M2x2.5) (in umgekehrter Reihenfolge: 4->3->2->1), mit denen der Kühlkörper am Computer befestigt ist. 3. Heben Sie die Kühlkörperbaugruppe aus dem Computer. Einbauen der Kühlkörperbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 31: Handballenstützen-Antennenmodul
Schritte 1. Richten Sie die Kühlkörperbaugruppe am entsprechenden Steckplatz im Computer aus und setzen Sie sie ein. 2. Setzen Sie die beiden Schrauben (M2x2.5) auf dem Lüftergehäuse und die vier Schrauben (M2x2.5) in der Reihenfolge (1->2->3->4) wieder ein, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt wird. 3. -
Seite 32: Einbauen Des Handballenstützen-Antennenmoduls
Schritte 1. Entfernen Sie die Schraube (M2x2), mit der die Handballenstützen-Halterung an der Systemplatine befestigt ist. 2. Trennen Sie die Antennenkabel vom WLAN-Modul auf der Systemplatine und lösen Sie sie. 3. Entfernen Sie die zwei Schrauben (M2x2.5), mit denen das Handballenstützen-Antennenmodul am System befestigt ist. 4. -
Seite 33: Bildschirmbaugruppe
Schritte 1. Platzieren Sie das Handballenstützen-Antennenmodul auf dem System und bringen Sie die zwei Schrauben (M2x2.5) wieder an, mit denen es am System befestigt wird. 2. Ziehen Sie die Antennenkabel durch die Kabelführung und verbinden Sie sie mit dem WLAN-Modul auf der Systemplatine. 3. - Seite 34 Entfernen und Einbauen von Komponenten...
- Seite 35 Schritte 1. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Halterung des Bildschirmkabels an der Systemplatine befestigt ist. 2. Heben Sie die Bildschirmkabelhalterung, um sie aus dem Computer zu entfernen. 3. Trennen Sie die Bildschirm-, Kamera-, Touchscreen- und Sensorplatinen-Kabel von der Systemplatine und lösen Sie sie aus den Kabelführungslaschen.
-
Seite 36: Einbauen Der Bildschirmbaugruppe
Abbildung 1. Bildschirmbaugruppe mit Antennenkabeln Einbauen der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten... - Seite 37 Entfernen und Einbauen von Komponenten...
-
Seite 38: Audioplatine
Schritte 1. Richten Sie die Bildschirmbaugruppe aus und platzieren Sie sie in einem bequemen Winkel zum unteren Gehäuse. 2. Setzen Sie die vier Schrauben (M2.5x5) wieder ein, mit denen die Scharniere an der Unterseite des Gehäuses befestigt werden. 3. Verlegen Sie das Bildschirmkabel entlang der Führungslaschen und verbinden Sie die Bildschirm-, Kamera-, Touchscreen- und Sensorplatinen-Kabel mit der Systemplatine. -
Seite 39: Einbauen Der Audioplatine
Schritte 1. Trennen und lösen Sie das Audioplatinen-FFC von der Systemplatine. 2. Entfernen Sie die Schraube (M2x2.5), mit der die Audioplatine am Computer befestigt ist. 3. Heben Sie die Audioplatine an und entfernen Sie sie aus dem Computer. Einbauen der Audioplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 40: Lautsprecher
Schritte 1. Richten Sie die Audioplatine am entsprechenden Steckplatz im Computer aus und setzen Sie sie wieder ein. 2. Bringen Sie die M2x2.5-Schraube wieder an, mit der die Audioplatine am Computer befestigt wird. 3. Schließen Sie das Audioplatinen-FFC-Kabel an die Systemplatine an. Nächste Schritte 1. -
Seite 41: Einbauen Des Lautsprechers
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lautsprecher und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Trennen Sie den Lautsprecher von der Lautsprecherplatine und lösen Sie das Kabel aus den Halterungen auf der mit Handballenstützen-Baugruppe. - Seite 42 Schritte 1. Setzen Sie den Lautsprecher in den entsprechenden Steckplatz im Computer wieder ein. 2. Verlegen Sie das Lautsprecherkabel entlang der Kabelführungen auf der Handballenstützen-Baugruppe und schließen Sie es an die Systemplatine an. ANMERKUNG: Führen Sie beim Wiedereinbauen der Lautsprecher das Lautsprecherkabel durch die Kabelführungen an der Unterseite der Handballenstützen-Baugruppe.
-
Seite 43: Smartcard-Lesegerät
SmartCard-Lesegerät Entfernen des Smartcard-Lesegeräts Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie die Batterie. 5. Entfernen Sie den Lautsprecher. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Smartcard-Lesegeräts und bieten eine visuelle Darstellung des Ausbauverfahrens. -
Seite 44: Einbauen Des Smartcard-Lesegeräts
3. Entfernen Sie die drei Schrauben (M2x2.5) und schieben Sie das Smartcardlesegerät aus seinem Steckplatz im Gehäuse. Einbauen des Smartcard-Lesegeräts Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Smartcardlesegeräts und bietet eine visuelle Darstellung des Installationsverfahrens. -
Seite 45: Systemplatine
Nächste Schritte 1. Installieren Sie den Lautsprecher. 2. Bauen Sie die Batterie ein. 3. Bringen Sie die Bodenabdeckung 4. Setzen Sie die microSD-Karte ein. 5. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Voraussetzungen... - Seite 46 Entfernen und Einbauen von Komponenten...
-
Seite 47: Einbauen Der Systemplatine
Schritte 1. Entfernen Sie die M2x2.5-Schraube und heben Sie die WWAN-Antennenkabelhalterung an. 2. Trennen Sie das WWAN-Antennenkabel und lösen Sie das Kabel aus den Gummiführungen auf der Systemplatine. 3. Entfernen Sie die einzelne Schraube (M2x2.5) aus der Halterung des Fingerabdruck-Lesegeräts und entfernen Sie die Halterung aus dem Computer. - Seite 48 Schritte 1. Setzen Sie die Systemplatine in das Computergehäuse wieder ein und befestigen Sie sie mithilfe der einzelnen Schraube (M2x2.5) (bei Konfigurationen mit Fingerabdruckleser auf dem Netzschalter) oder zwei Schrauben (M2x2.5) (bei Konfigurationen ohne Fingerabdruckleser), der zwei M2x4-Schrauben und der zwei M2x3-Schrauben, mit denen die Systemplatine befestigt wird. 2.
-
Seite 49: E/A-Platine
4. Bauen Sie das SSD-Laufwerk ein. 5. Bringen Sie die Bodenabdeckung 6. Setzen Sie die SIM-Karte ein. 7. Setzen Sie die microSD-Karte ein. ANMERKUNG: Schließen Sie das Netzteil vor dem Hochfahren des Computers an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 50: Einbauen Der E/A-Platine
Einbauen der E/A-Platine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der E/A-Platine und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 51: Betriebsschalter Mit Fingerabdruckleser
Betriebsschalter mit Fingerabdruckleser Entfernen des Netzschalters mit Fingerabdruck-Lesegerät Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Rufen Sie den Servicemodus auf. 3. Entfernen Sie die microSD-Karte. 4. Entfernen Sie die SIM-Karte. 5. -
Seite 52: Einbauen Des Netzschalters Mit Fingerabdruck-Lesegerät
Einbauen des Netzschalters mit Fingerabdruck-Lesegerät Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Netzschalters mit Fingerabdruckleser und stellt das Installationsverfahren bildlich dar. Schritte 1. -
Seite 53: Tastatur
Tastatur Entfernen der Tastatur Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie das Solid-State-Laufwerk. 5. Entfernen Sie die WWAN-Karte. 6. -
Seite 54: Einbauen Der Tastatur
Schritte 1. Lösen Sie das FFC der LED-Platine, das FFC der USH-Platine, das Touchpad-FFC und das Smartcardlesegerät-FFC von der Rückseite der Tastatur. 2. Trennen Sie das Tastatur-FPC und das FPC der Tastatur-Hintergrundbeleuchtung vom Touchpad-Modul. 3. Entfernen Sie die 18 Schrauben (M1.6x1.7) zur Befestigung der Tastaturbaugruppe am Computer. 4. - Seite 55 Entfernen und Einbauen von Komponenten...
- Seite 56 Schritte 1. Richten Sie die Tastatur an der Tastaturauflage aus und setzen Sie sie ein und befestigen Sie sie mithilfe der beiden Schrauben (M2x2). 2. Setzen Sie die Tastaturbaugruppe wieder in den entsprechenden Steckplatz im Computer ein. 3. Verbinden Sie das Tastatur-FPC-Kabel und das FPC-Kabel der Tastatur-Hintergrundbeleuchtung mit dem Touchpad-Modul. 4.
-
Seite 57: Handballenstützen-Baugruppe
10. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Handballenstützen-Baugruppe Entfernen der Handballenstützen-Baugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. - Seite 58 Schritte 1. Legen Sie die Handballenstützen-Baugruppe auf eine ebene Oberfläche. 2. Übertragen Sie die Komponenten auf die neue Handballenstützenbaugruppe. Nächste Schritte 1. Bauen Sie die Tastatur ein. 2. Bauen Sie den Netzschalter mit Fingerabdruck-Lesegerät ein. 3. Bauen Sie die E/A-Platine ein.
-
Seite 59: Kapitel 3: Software
Herunterladen von Windows-Treibern Schritte 1. Schalten Sie das Notebook ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell. -
Seite 60: Kapitel 4: System-Setup
Schalten Sie den Computer ein (oder starten Sie ihn neu) und drücken Sie umgehend die Taste F2. Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 61: Navigationstasten
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●... -
Seite 62: Übersicht
Tabelle 2. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Manufacture Date Zeigt das Herstellungsdatum des Systems an. Ownership Date Zeigt das Ownership Date des Systems an. Express Service Code Zeigt den Express-Servicecode des Systems an. Ownership Tag Zeigt das Ownership Tag des Systems an. Signed Firmware Update Zeigt an, ob die signierte Firmware-Aktualisierung auf dem System aktiviert ist. - Seite 63 Tabelle 2. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Bluetooth Device Zeigt die Angaben zum Bluetooth-Gerät des Systems an. LOM MAC Address Zeigt die MAC-Adresse des LAN auf der Hauptplatine (LOM; LAN on Motherboard) des Systems an. MAC-Adresse für Pass-Through Zeigt die Passthrough-MAC-Adresse des Systems an. Cellular Device Zeigt die M.2-PCIe-SSD-Informationen des Systems an.
- Seite 64 Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“ aktiviert. Standardmäßig ist die Option Type-C Dock Override aktiviert. Video Aktivieren oder Deaktivieren der Nutzung von Video auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Video deaktiviert. Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen.
- Seite 65 Tabelle 5. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Speicher Enable SMART Reporting (SMART-Berichte Aktivieren oder deaktivieren von Selbstüberwachung, Analyse und Berichttechnologie aktivieren) (SMART) während des Systemstarts. Die Option Enable SMART Reporting ist standardmäßig deaktiviert. Drive Information M.2 PCIe SSD Zeigt die Informationen zum M.2-PCIe-SSD-Typen des Systems an. Gerät Zeigt die Informationen zum M.2-PCIe-SSD-Gerät des Systems an.
-
Seite 66: Temperaturverwaltung
Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird bei Anschluss einer Dell USB-C-Dockingstation das System aus dem Stand-by-Modus heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert. Block Sleep Ermöglicht das Blockieren des Energiesparmodus (S3) im Betriebssystem. -
Seite 67: Security (Sicherheit)
Tabelle 8. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom Standardmäßig ist die Option Lid Switch aktiviert. Intel Speed Shift-Technologie Aktiviert oder deaktiviert die Unterstützung für die Intel Speed Shift-Technologie. Die Option Intel Speed Shift Technology ist standardmäßig aktiviert. Tabelle 9. System-Setup-Optionen – Menü „Sicherheit“ Security (Sicherheit) TPM 2.0 Security TPM 2.0 Security On... - Seite 68 Masterkennworts aktivieren) Standardmäßig ist diese Option deaktiviert. Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. System-Setup...
-
Seite 69: Systemverwaltung
Standardmäßig ist diese Funktion aktiviert. Dell Auto operating system Recovery Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Threshold Systemproblemlösung und des Dell OS Recovery Tools. Standardmäßig ist der Schwellenwert auf 2 gesetzt. Tabelle 12. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt die Service-Tag-Nummer des Systems an. - Seite 70 Tabelle 12. System-Setup-Optionen – Menü „System Management“ (fortgesetzt) Systemverwaltung Standardmäßig ist die Option AUS deaktiviert. USB Provision Enable USB Provision Intel AMT kann unter Verwendung der lokalen Bereitstellungsdatei über ein USB- Speichergerät bereitgestellt werden. Standardmäßig ist die Option AUS deaktiviert. Tabelle 13.
-
Seite 71: Systemprotokolle
Tabelle 15. System-Setup-Optionen – Menü „Virtualization“ Virtualisierung Intel Virtualization Technology Enable Intel Virtualization Technology (VT) Legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualisierungstechnologie nutzen kann. Standardmäßig ist diese Funktion aktiviert. VT for Direct I/O Legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualisierungstechnologie für Direkt-E/A nutzen kann. -
Seite 72: Aktualisieren Des Bios Unter Windows
BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. ● Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). ● Klicken Sie auf Detect Product und befolgen Sie die Anweisungen auf dem Bildschirm. -
Seite 73: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
3. Setzen Sie das USB-Flashlaufwerk in das System ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB Storage Device (USB-Speichergerät) aus und drücken Sie die Eingabetaste. -
Seite 74: System- Und Setup-Kennwort
System- und Setup-Kennwort Tabelle 18. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 75: Löschen Von Kennwörtern Für Bios (System-Setup) Und Systemkennwörtern
1. Geben Sie die Service-Tag-Nummer Ihres Computers in den gesperrten BIOS-/System-Setup-Bildschirm ein. 2. Übermitteln Sie den generierten Code an den Ansprechpartner des Technischen Support von Dell. 3. Der Ansprechpartner des Technischen Support von Dell stellt ein 32-Zeichen-Master-System-Passwort bereit, das für den Zugriff auf das gesperrte BIOS-/System-Setup verwendet werden kann. -
Seite 76: Kapitel 5: Fehlerbehebung
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 77: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart
Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke. - Seite 78 Tabelle 19. Verhalten der Diagnose-LED (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Kein Speicher/RAM erkannt ● Prüfen Sie, ob das Speichermodul korrekt installiert ist. ● Wenn das Problem weiterhin besteht, muss das Speichermodul ersetzt werden.
-
Seite 79: Zurücksetzen Der Echtzeituhr (Rtc)
4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. 5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 6. Starten Sie das USB-Laufwerk über das One Time Boot Menu. -
Seite 80: Ein- Und Ausschalten Des Wlan
Schritte 1. Schalten Sie den Computer ein. 2. Rufen Sie die Website www.dell.com/support auf. 3. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell. -
Seite 81: Bios-Wiederherstellung Über Festplatte
BIOS_IMG.rcv: das auf dem USB-Speicherstick gespeicherte Wiederherstellungs-Image. BIOS-Wiederherstellung über Festplatte Info über diese Aufgabe ANMERKUNG: Stellen Sie sicher, dass Sie über die vorherige und die neueste BIOS-Version gemäß der Dell Support-Website verfügen. ANMERKUNG: Stellen Sie sicher, dass die Dateierweiterungen im Betriebssystem sichtbar sind. -
Seite 82: Bios-Wiederherstellung Über Usb-Stick
Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw. - Seite 83 7. Drücken Sie die Esc-Taste, um den Vorgang zu beenden. ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet.
-
Seite 84: Kapitel 6: Wie Sie Hilfe Bekommen
Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...
