Inhaltszusammenfassung für PCE Instruments PCE-CTT Serie

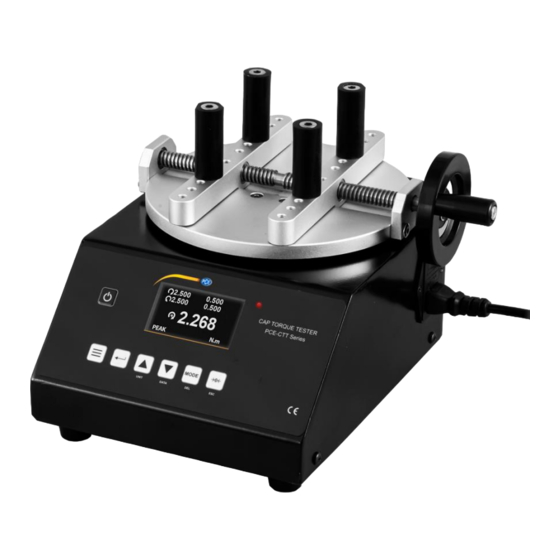

- Seite 1 Bedienungsanleitung PCE-CTT Serie Drehmomenttester User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 20. Januar 2021 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Save Mode (Automatischer Speicher) ................7 Gespeicherte Daten abrufen / drucken ..........8 Alarmgrenzen ..................9 Kommunikation Schnittstelle und Ausgangsschnittstelle ....9 Data Software .........................10 Graph Software .......................11 Weitere Einstellungen ................ 13 10 Garantie ....................14 11 Entsorgung ..................14 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Spezifikationen
5 ... 45 °C, 35 ... 65 % r. F. Abmessungen 280 x 210 x 200 mm Gewicht ca. 9 kg Lieferumfang 1 x Drehmomentmessgerät PCE-CTT Serie 1 x USB-Kabel 1 x Kaltgerätekabel 1 x Software 1 x M6 Innensechskant 1 x M5 Innensechskant 4 x Gummifüße... -
Seite 5: Tastenbelegung
Wert erhöhen (Unit-Taste) Parameter nach oben gehen Unit Einheiten wählen Runter-Taste Wert verringern (Data-Taste) Parameter nach unten gehen DATA Speicher öffnen Mode-Taste Messmodus wählen (Del-Taste) Einzelne gespeicherte Messwerte löschen Nullpunkt-Taste Nullpunkt setzen (ESC-Taste) Einstellung übernehmen Eine Menüebene zurück © PCE Instruments... -
Seite 6: Displaybeschreibung
Im Real Time (RT) Messmodus wird kontinuierlich der aktuelle Messwert angezeigt. Peak (Spitzenwert) Im Peak Modus (PK) wird der größte Messwert angezeigt und gehalten. Dieser Messmodus ist für die Zug- und Druckkraft möglich. Mit der „Nullpunkt“ Taste wird der Spitzenwert zurückgesetzt. © PCE Instruments... -
Seite 7: Average Mode (Durchschnittmodus)
Messwertes errechnet. Fällt der Messwert wieder unter den eingestellten kleinsten Messwert, ist die Messung beendet. Dieses Messverfahren ist über einen Zeitraum von 10 Minuten möglich. Solange die Messzeit von 10 Minuten nicht überschritten wird, kann diese Messung jederzeit wieder aufgenommen werden. © PCE Instruments... - Seite 8 Einstellungen zu übernehmen. 5.3.1 Messablauf Wird „WAIT“ auf dem Bildschirm angezeigt, wartet das Messgerät so lange, bis die eingestellte Mindestlast anliegt. Wird „DELAY“ auf dem Display angezeigt, wartet das Kraftmessgerät so lange, bis die eingestellte Mindestzeit abgelaufen ist. © PCE Instruments...
-
Seite 9: Save Mode (Automatischer Speicher)
Es wird empfohlen, die Messdaten auf einem externen PC dauerhaft fest abzuspeichern, da die auf dem Messgerät gespeicherten Messwerte verloren gehen könnten. Die Mindestlast für diese Funktion stellen Sie in den Einstellungen unter „Save Load“ ein. Dies finden Sie auf der dritten Menüseite „OTHER SETTINGS“. © PCE Instruments... -
Seite 10: Gespeicherte Daten Abrufen / Drucken
Seiten zu wechseln, drücken Sie die „Menü“ Taste. Um einen einzelnen Messwert zu löschen, drücken Sie einmal kurz die „DEL“ Taste. Hier werden der größte Wert, der kleinste Wert und der Durchschnitt aller gespeicherten Werte angezeigt. © PCE Instruments... -
Seite 11: Alarmgrenzen
Sollte der Computer nicht die richtigen Treiber finden, finden Sie diese mit im Installationsordner. Mit der Data Software lässt sich der Speicher auslesen und weiterverarbeiten. Mit der Graph Software lassen sich die aktuellen Messwerte live auf einen PC übertragen und sowohl grafisch als auch tabellarisch übertragen. © PCE Instruments... -
Seite 12: Data Software
Übertragt alle gespeicherten Daten, die im Modus „SAVE“ gespeichert Peak worden sind Übertragt alle gespeicherten Daten, die im Modus „AVE“ gespeichert worden sind Clear Löscht das Textfeld (löscht nicht den Speicher) Save Speichert das Textfeld im TXT Format © PCE Instruments... -
Seite 13: Graph Software
Fügen Sie ein Layout hinzu Modify Verändern Sie ein Layout Löschen Sie ein Layout Startet das Layout Wenn Sie ein Layout erstellen oder bearbeiten, gelangen Sie zu folgendem Fenster. Hier können Sie den Namen ändern und die Farben nach Belieben einstellen. © PCE Instruments... - Seite 14 Um die angezeigten Daten zu speichern, drücken Sie mit der rechten Maustaste auf die Grafik Hier können Sie die Grafik exportieren und auch wieder importieren. Auch lassen sich die Daten über „Data output“ in ein TXT Format exportieren. Wichtig: Die exportierte Grafik lässt sich nur über die Software wieder anzeigen. © PCE Instruments...
-
Seite 15: Weitere Einstellungen
Hier stellen Sie den Mindestwert ein, der erreicht werden soll, damit der Messwert gespeichert wird. Start Finish Point Hier stellen Sie ein, welchen Speicherplatz zum Beispiel zum Abspeichern oder zum Drucken verwendet werden soll. Shutoff Hier stellen Sie die Zeit der automatischen Ausschaltung ein. © PCE Instruments... -
Seite 16: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 17 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
