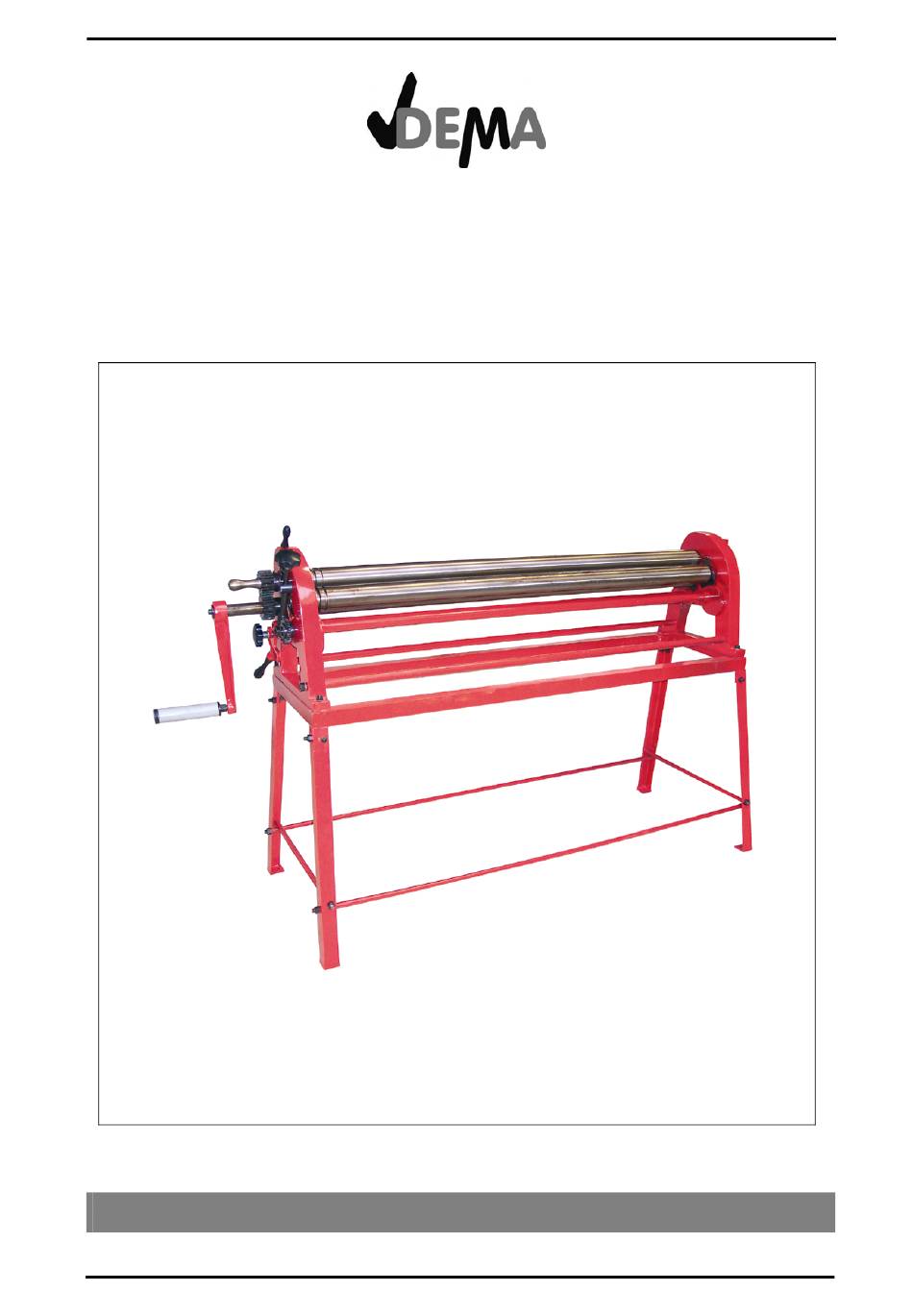

- Seite 1 RUNDBIEGEMASCHINE W01 0,8 x 1300 ARTIKEL-NR. 24390 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 22.05.2006...
-
Seite 2: Inhaltsverzeichnis
24390 – Rundbiegemaschine W01 – 0,8 x 1300 Inhaltsverzeichnis SICHERHEITSHINWEISE........................3 MONTAGE & AUFBAU ........................3 BEDIENUNG ............................4 Rollenabstände ............................. 4 Blech bearbeiten............................4 Blech entnehmen ............................4 WARTUNG............................4 ENTSORGUNG..........................4 TECHNISCHE DATEN........................4 EXPLOSIONSZEICHNUNG....................... 5 Rundbiegemaschine ............................. 5 Untergestell .............................. -
Seite 3: Sicherheitshinweise
24390 – Rundbiegemaschine W01 – 0,8 x 1300 SICHERHEITSHINWEISE • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. • Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker kontrollieren und gegebenenfalls reparieren. -
Seite 4: Bedienung
24390 – Rundbiegemaschine W01 – 0,8 x 1300 BEDIENUNG ROLLENABSTÄNDE • Um den Abstand zwischen der angetriebenen Rolle (07) und der hinteren Rolle (15) zu verändern, drehen Sie den Handgriff (42) im Uhrzeigersinn. Durch die Drehbewegung des Schneckengewindes (41) und des Schneckenrades (17) dreht sich die große Rolle (34). -
Seite 5: Explosionszeichnung
24390 – Rundbiegemaschine W01 – 0,8 x 1300 EXPLOSIONSZEICHNUNG RUNDBIEGEMASCHINE SEITE 5 VON 8... -
Seite 6: Untergestell
24390 – Rundbiegemaschine W01 – 0,8 x 1300 UNTERGESTELL TEILELISTE UNTERGESTELL Beschreibung Stück Beschreibung Stück Untergestellrahmen Scheibe 12 Mutter M10 Mutter M12 Scheibe 10 Stange (kurz) Schraube M10x30 Stange (lang) Bein Schraube M10x40 SEITE 6 VON 8... -
Seite 7: Rundbiegemaschine
24390 – Rundbiegemaschine W01 – 0,8 x 1300 RUNDBIEGEMASCHINE Beschreibung Stück Beschreibung Stück Schraube M8x20 Scheibe Scheibe Scheibe Verbinder Kleine linke Nocke Oberer Bolzen Passfeder 8x7 Unterer Bolzen Kleine Rolle Standplatte links Passfeder 8x7 Angetriebene Rolle Passfeder 8x7 Passfeder 8x7 Kleine rechte Nocke Schraube M6x20 Einstellhebel... -
Seite 8: Ce-Zertifikat
CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, FIX-Versand DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
