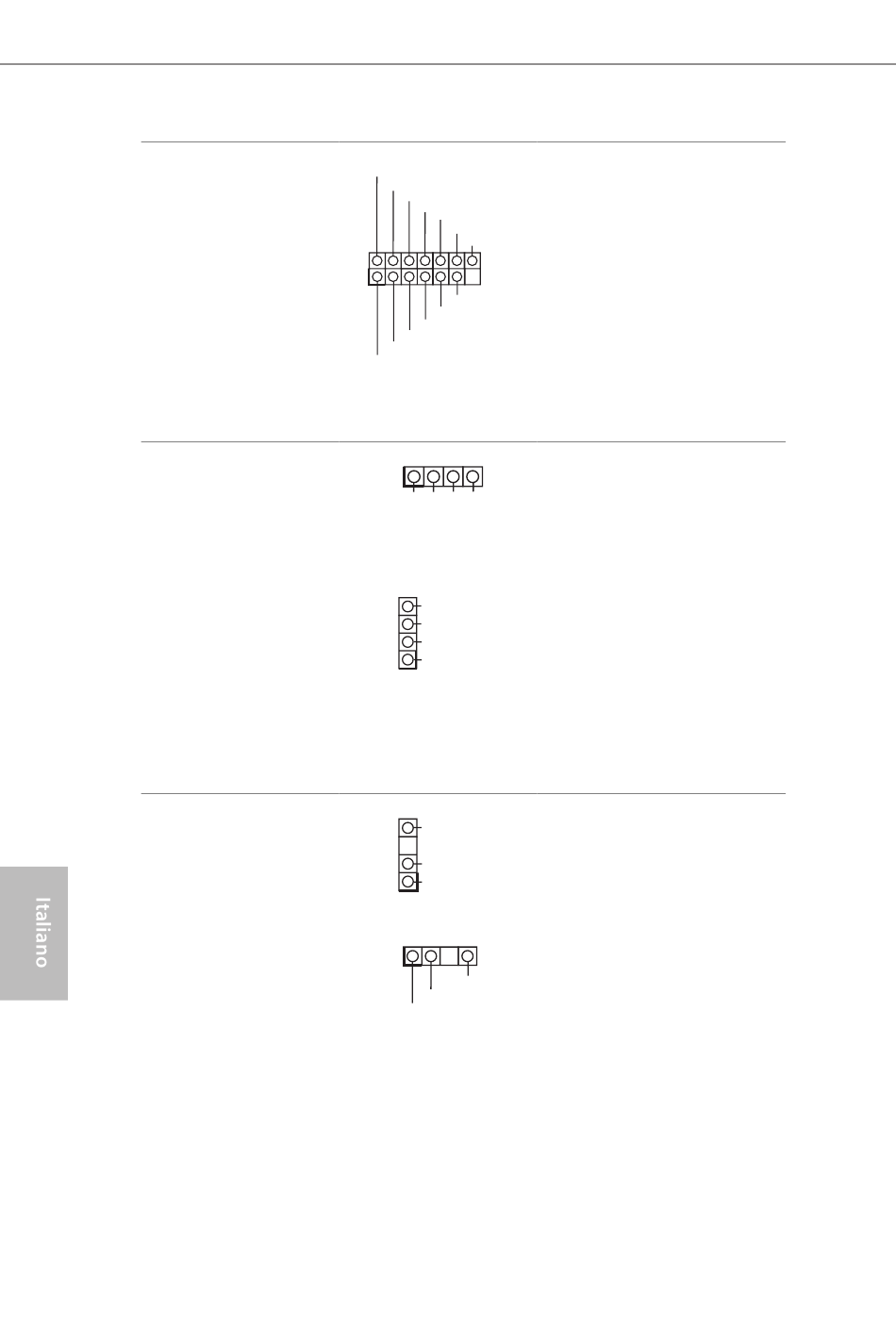

Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 1, n. 21)
Collettore LED RGB
(RGB_LED1 a 4 pin)
(vedere pag. 1, n. 28)
(RGB_LED2 a 4 pin)
(vedere pag. 1, n. 7)
Header LED indirizzabile
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 8)
(ADDR_LED2 a 3 pin)
(vedere pag. 1, n. 27)
78
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
+12V G R B
B
R
G
+12V
1
GND
DO_ADDR
VOUT
1
1
GND
DO_ADDR
VOUT
Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può
archiviare in modo sicuro chiavi,
certificati digitali, password e dati.
Un sistema TPM permette anche
di potenziare la sicurezza della
rete, di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
Il collettore LED RGB viene
utilizzato per collegare la prolunga
LED RGB, che consente agli
utenti di scegliere tra vari effetti di
illuminazione a LED.
Attenzione: Non installare il cavo
LED RGB in senso errato; in
caso contrario, il cavo potrebbe
danneggiarsi.
* Fare riferimento a pagina 37
per ulteriori istruzioni su questa
basetta.
Questo header serve a collegare
il cavo di estensione del LED
indirizzabile che consente di
scegliere tra vari effetti luce LED.
Attenzione: Non installare mai
il cavo del LED indirizzabile
secondo un orientamento
errato, altrimento potrebbe
danneggiarsi.
* Fare riferimento a pagina 38
per ulteriori istruzioni su questa
basetta.
