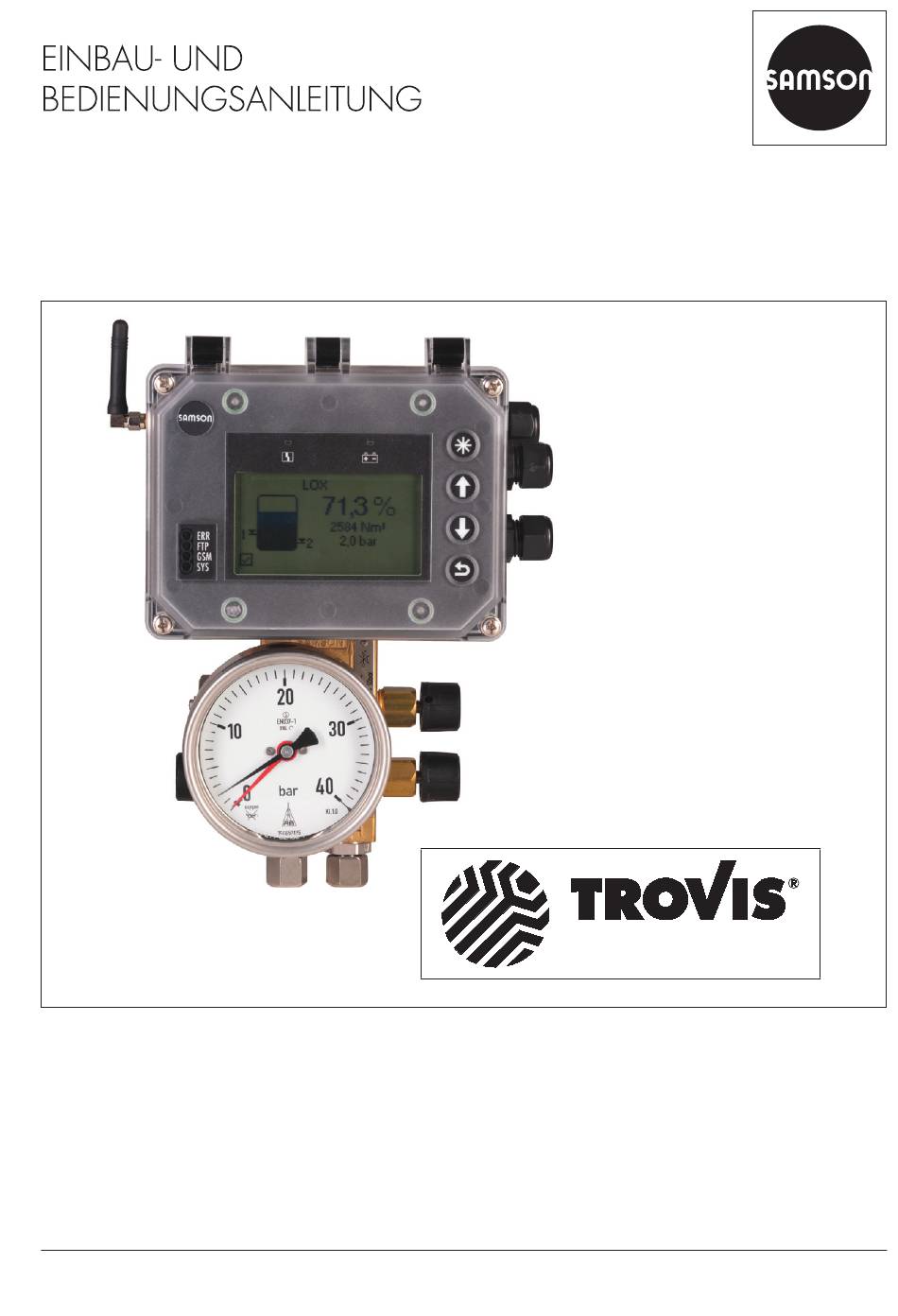

EB 9510-2
Originalanleitung
Elektronik von SAMSON

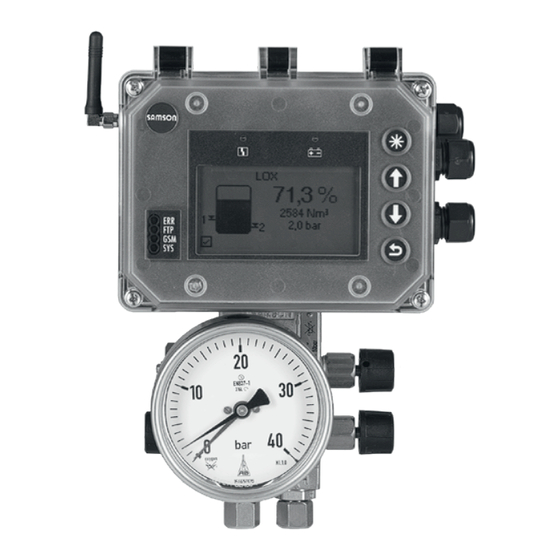

Differenzdruckmesser Media 7 (Typ 5007-1)
Einstellung mit TROVIS-VIEW 4
Firmwareversion 1.03.09
Ausgabe Januar 2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson Media 7

Inhaltszusammenfassung für Samson Media 7

  • Seite 1 EB 9510-2 Originalanleitung Elektronik von SAMSON Differenzdruckmesser Media 7 (Typ 5007-1) Einstellung mit TROVIS-VIEW 4 Firmwareversion 1.03.09 Ausgabe Januar 2021...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Konfi gurations- und Bedienoberfl äche TROVIS-VIEW 4 ........5 Allgemeines ....................5 1.4 Verwendete Abkürzungen und Begriffe ............6 1.2 Kommunikation mit dem Media 7 ..............6 1.2.1 Aufbau der Kommunikation ................6 1.3 Bedienung von TROVIS-VIEW 4 ..............6 Betriebsmodus ....................7 Ordnerstruktur im Betriebsmodus Differenzdruck ..........8 Ordnerstruktur im Betriebsmodus Füllstand ............9 Einstellungen im Differenzdruckmodus ............10 Einstellungen im Differenzdruckmodus Inbetriebnahme ..................10 Geräteeinstellungen ................11 3.2.1...
  • Seite 4 Inhalt Einstellungsempfehlungen ................39 5.1 Gerätekonfiguration im Betriebsmodus Differenzdruck ........39 5.2 Gerätekonfiguration im Betriebsmodus Füllstand ..........40 Firmware-Update des Differenzdruckmessers ..........41 EB 9510-2...

  • Seite 5: Konfi Gurations- Und Bedienoberfl Äche Trovis-View 4

    Parameter für einzelne Geräte. Die Dateina- VIEW 4 benötigten Informationen enthält men der Dokumente haben die Erweiterung die Bedienungsanleitung u EB 6661. *.tro. Nach Aufbau der Kommunikation kön- Mit der Software TROVIS-VIEW 4 können nen die Daten auf das Gerät Media 7 über- kommunikationsfähige SAMSON-Geräte mit tragen werden. einer einheitlichen Bedienoberfläche konfi- Sollen Einstelldaten von der Bedienober- guriert und parametriert werden. Die Soft- fläche auf den SAMSON-Speicherstift über- ware ist modular aufgebaut und setzt sich tragen oder ein Datensatz aus dem Spei- aus Bedienoberfläche, Kommunikationsser-...

  • Seite 6: Verwendete Abkürzungen Und Begriffe

    Konfigurations- und Bedienoberfläche TROVIS-VIEW 4 1.2.1 Aufbau der Kommuni- Info kation Vorhandene Media-6-Datensätze sind nicht kompatibel zu Media 7. 1. SSP-Schnittstelle des Media 7 mit dem Daten aus der Mediumsdatenbank werden USB-Interface-Adapter (Bestell-Nr. 1400- aber, sofern vorhanden, automatisch über- 9740) verbinden. nommen. 2. USB-Interface-Adapter über ein USB-Ka- bel mit dem USB-Anschluss des PC/ Notebook verbinden.

  • Seite 7: Betriebsmodus

    Betriebsmodus 2 Betriebsmodus Der Differenzdruckmesser Media 7 stellt zwei Betriebsmodi zur Verfügung: − Differenzdruck: Mit der Differenzdruckmessung werden im einfachsten Fall zwei Absolut- drücke p und p verglichen. So lässt sich z. B. die Funktionsfähigkeit von Filtern kontrol- lieren, indem der Druck vor und hinter dem Filter gemessen wird. Der auf dem Display angezeigte Wert ist linear zum Differenzdruck. − Füllstand: Der Tankinhalt (Funktion von hydrostatischem Druck, Behältergeometrie und Flüssigdichte des gelagerten Gases) wird inhaltsproportional und der Betriebsdruck auf dem Display in der gewählten Maßeinheit als Messwert ausgegeben.

  • Seite 8: Ordnerstruktur Im Betriebsmodus Differenzdruck

    Betriebsmodus 2.1 Ordnerstruktur im Betriebsmodus Differenzdruck Differenzdruckmesser Media 7 Inbetriebnahme vgl. Kap. 3.1 Geräteeinstellungen vgl. Kap. 3.2 Allgemein vgl. Kap. 3.2.1 Differenzdruckmodus vgl. Kap. 3.2.2 Optionsmodule vgl. Kap. 3.2.3 Steckplatz 1 vgl. Kap. 3.2.3.1 Steckplatz 2 vgl. Kap. 3.2.3.1 Steckplatz 3 vgl. Kap. 3.2.3.1 Steckplatz 4 vgl. Kap. 3.2.3.1 Identifikation vgl. Kap. 3.2.4 Prozesswerte vgl. Kap. 3.3 Diagnose vgl. Kap. 3.4 Statusmeldungen vgl. Kap. 3.4.1 Fehlermeldungen vgl. Kap. 3.4.2 vgl. Kap. 3.4.2.1 vgl. Kap. 3.4.2.2 vgl. Kap. 3.4.2.3 Rücksetzfunktionen vgl. Kap. 3.4.3...

  • Seite 9: Ordnerstruktur Im Betriebsmodus Füllstand

    Betriebsmodus 2.2 Ordnerstruktur im Betriebsmodus Füllstand Differenzdruckmesser Media 7 Inbetriebnahme vgl. Kap. 4.1 Geräteeinstellungen vgl. Kap. 4.2 Allgemein vgl. Kap. 4.2.1 Füllstandsmodus vgl. Kap. 4.2.2 Behälter vgl. Kap. 4.2.2.1 Medium vgl. Kap. 4.2.2.2 Optionskarten vgl. Kap. 3.2.3 Steckplatz 1 vgl. Kap. 3.2.3.1 Steckplatz 2 vgl. Kap. 3.2.3.1 Steckplatz 3 vgl. Kap. 3.2.3.1 Steckplatz 4 vgl. Kap. 3.2.3.1 Identifikation vgl. Kap. 4.2.4 Prozesswerte vgl. Kap. 4.3 Diagnose vgl. Kap. 3.4 Statusmeldungen vgl. Kap. 3.4.1 Fehlermeldungen vgl. Kap. 3.4.2 vgl. Kap. 3.4.2.1 vgl. Kap. 3.4.2.2 vgl. Kap. 3.4.2.3 Rücksetzfunktionen...

  • Seite 10: Einstellungen Im Differenzdruckmodus

    Einstellungen im Differenzdruckmodus 3 Einstellungen im Differenzdruckmodus Î Parameter Inbetriebnahme > Betriebsmodus = „Differenzdruck“ Inbetriebnahme • Inbetriebnahme Parameter Einstellungen Beschreibung Sprache ▪ Deutsch/Englisch (WE)/ Wählbare Menü- und Displaysprache Französisch/Italienisch/ Spanisch Betriebsmodus ▪ Differenzdruck (WE) Differenzdruckmessung mit linearer Kennlinie ▪ Füllstand Das Gerät gibt ein dem Tankinhalt pro- portionales mA-Signal (4 bis 20 mA) aus.

  • Seite 11: Geräteeinstellungen

    Einstellungen im Differenzdruckmodus • Offl ine-Konfi guration Parameter Einstellungen Beschreibung Spannungsversorgung ▪ Zweileiter Spannungsversorgung des Differenz- ▪ 24 V DC (WE) druckmessers; ablesbar am Artikelcode, ▪ 230 V AC vgl. u EB 9510 Messbereich ▪ 160 mbar Messbereich des Differenzdruckmessers; ▪ 600 mbar ablesbar am Artikelcode, vgl. ▪...

  • Seite 12: Differenzdruckmodus

    Einstellungen im Differenzdruckmodus Parameter Einstellungen Beschreibung LCD Heizungsregelung ▪ EIN (WE) Mit dem Wert „EIN“ wird das Display ▪ AUS bei tiefen Außentemperaturen beheizt. Obere Schalttemperatur (ausschalten): –12,5 °C Untere Schalttemperatur (einschalten): –17,5 °C Benutzerebene ▪ 1 bis 60 min Einstellung der Zeit ohne Bedienhand- Ausschaltzeit (WE: 15 min) lung, nach der die Benutzerebene zu- rückgesetzt wird 3.2.2 Differenzdruckmodus...

  • Seite 13: Optionsmodule

    Einstellungen im Differenzdruckmodus • Allgemeine Mediumsdaten Parameter Einstellungen Beschreibung Mediumskennzeichen ▪ beliebige Zeicheneingabe Eingabe eines frei wählbaren Mediums- kennzeichens (max. 11 Zeichen) • Medium Druckangaben Parameter Einstellungen Beschreibung Betriebsdruck ▪ 1,0 bis 61,0 bar Eingabe des Betriebsdrucks (WE: 1,0 bar) 3.2.3 Optionsmodule Sind Optionsmodule in den Differenzdruckmesser eingesetzt, werden die verfügbaren Para- meter in Abhängigkeit von der optionalen Zusatzfunktion im Ordner des entsprechenden Steckplatzes aufgeführt. TROVIS-VIEW erkennt das Optionsmodul und listet die zugehörigen Parameter auf.
  • Seite 14 Einstellungen im Differenzdruckmodus Parameter Einstellungen Beschreibung Mediumskennzeichen ▪ beliebige Zeicheneingabe Eingabe eines frei wählbaren Mediums- nur mit 'Signalquelle' = (WE: MEDIUM) kennzeichens (max. 11 Zeichen) „Füllstand“ Messwert – nur Anzeige – Anzeige des Messwerts in der gewähl- ten Einheit Einheit ▪ %/kg/Nm³/L/ft³/lbs/ Einheit, in der der Messwert angezeigt mbar/bar/kPa/psi/ werden soll...
  • Seite 15 Einstellungen im Differenzdruckmodus Parameter Einstellungen Beschreibung Grenzwert 2 ▪ EIN (WE) Aktivierung/Deaktivierung des Grenz- ▪ AUS werts 2 Modus ▪ Max.-Kontakt Mit „Max.-Kontakt“ kann eine Ober- ▪ Min.-Kontakt grenze, mit „Min.-Kontakt“ eine Unter- grenze für den Grenzwert 2 festgelegt werden. Grenzwert ▪...
  • Seite 16 Einstellungen im Differenzdruckmodus Optionsmodul AO-Analogausgang: • Steckplatz X Parameter Einstellungen Beschreibung Identifikation – nur Anzeige – Erkennung der optionalen Zusatzfunkti- Optionsmodul on: AO-Analogausgang Status Optionsmodul – nur Anzeige – Anzeige des aktuellen Status des Opti- onsmoduls (kein Modul gesteckt/Modul in dieser Konstellation nicht zulässig/ Modul unbekannt/Modul aktiv) Name ▪...

  • Seite 17: Identifi Kation

    Einstellungen im Differenzdruckmodus Parameter Einstellungen Beschreibung Test starten direkt ausführbare Funktion Ausgabe eines Testsignals auf Zweilei- terbasis. Testmodus ▪ Inaktiv (WE) Testmodus ist Aktiv bei laufendem Test ▪ Aktiv (Testdauer: 30 s). Testsignal Analogausgang ▪ –10,00 bis +110,00 % Eingabe des Testsignals in % bezogen auf den Signalbereich 4 bis 20 mA. 3.2.4 Identifi kation •...

  • Seite 18: Diagnose

    Einstellungen im Differenzdruckmodus Parameter Anzeige/Beschreibung Nullpunktverschiebung ▪ Anzeige der Nullpunktverschiebung in mbar Spannenverschiebung ▪ Anzeige der Verschiebung der Spanne in mbar Minimaler Differenzdruck ▪ Anzeige des minimalen Differenzdrucks [Δp0] Maximaler Differenzdruck ▪ Anzeige des maximalen Differenzdrucks [Δp100] Gerätetemperatur ▪ Anzeige der aktuellen Temperatur in °C Heizung ▪...

  • Seite 19: Fehlermeldungen

    Einstellungen im Differenzdruckmodus Möglicher Status Statusmeldungen Sammelstatus • • • • E1 Sammelstatus 101-AMR-Magnet verloren • • 102-AMR-Sensor nicht erkannt • • 103-Speicherfehler Abgleich • • 104-Speicherfehler Daten • • 105-Kein Werksabgleich • • 106-Fehler Drucksensor • • 107-Fehler interne Datenverarbeitung • • E2 Sammelstatus 201-AMR-Signal außerhalb Bereich •...
  • Seite 20 Einstellungen im Differenzdruckmodus 3.4.2.1 Möglicher Status Fehlermeldungen E1 Sammelstatus • • • • 101-AMR-Magnet verloren • • 102-AMR-Sensor nicht erkannt • • 103-Speicherfehler Abgleich • • 104-Speicherfehler Daten • • 105-Kein Werksabgleich • • 106-Fehler Drucksensor • • 107-Fehler interne Datenverarbeitung • • 3.4.2.2 Möglicher Status Fehlermeldungen E2 Sammelstatus...

  • Seite 21: Rücksetzfunktionen

    Einstellungen im Differenzdruckmodus 3.4.3 Rücksetzfunktionen Parameter Einstellungen Beschreibung Neustart direkt ausführbare Funktion Das Gerät fährt runter und startet neu. Werkseinstellungen direkt ausführbare Funktion Alle Parameter im Gerät werden auf Werkseinstellung zurückgesetzt. 3.4.4 Diagnosedaten Parameter Einstellungen Beschreibung Betriebsdauer – nur Anzeige – Anzeige der gesamten Betriebsdauer des Geräts im Format dd:hh:mm:ss 3.4.5...

  • Seite 22: Ereignisse Differenzdruck

    Einstellungen im Differenzdruckmodus 3.4.6 Ereignisse Differenzdruck Parameter Einstellungen Beschreibung Alarm Füllgrenze [SCN] ▪ EIN Aktivierung/Deaktivierung der zulässi- ▪ AUS (WE) gen Füllgrenze Voralarm ▪ EIN (WE) Voralarm bei Unterschreiten des Grenz- ▪ AUS werts ein-/ausschalten Grenzwert ▪ 0,0 bis 100,0 % Einstellung des Grenzwerts in % (WE: 30 %) Hauptalarm ▪...

  • Seite 23: Einstellungen Im Füllstandsmodus

    Einstellungen im Füllstandsmodus 4 E instellungen im Füllstandsmodus Î Parameter Inbetriebnahme > Betriebsmodus = „Füllstand“ 4.1 Inbetriebnahme • Inbetriebnahme Parameter Einstellungen Beschreibung Sprache ▪ Deutsch/Englisch (WE)/ Wählbare Menü- und Displaysprache Französisch/Italienisch/ Spanisch Betriebsmodus ▪ Differenzdruck (WE) Differenzdruckmessung mit linearer Kennlinie ▪ Füllstand Das Gerät gibt ein dem Tankinhalt pro- portionales mA-Signal (4 bis 20 mA) aus.

  • Seite 24: Geräteeinstellungen

    Einstellungen im Füllstandsmodus • Offl ine Konfi guration Parameter Einstellungen Beschreibung Spannungsversorgung ▪ Zweileiter Spannungsversorung des Differenz- ▪ 24 V DC (WE) druckmessers; ablesbar am Artikelcode, ▪ 230 V AC vgl. u EB 9510 Messbereich ▪ 160 mbar Messbereich des Differenzdruckmessers; ▪ 600 mbar ablesbar am Artikelcode, vgl. ▪ 1600 mbar u EB 9510 ▪...
  • Seite 25 Einstellungen im Füllstandsmodus Parameter Einstellungen Beschreibung Tankbefüllung Zoom ▪ Nein Wenn diese Funktion aktiviert ist, kann ▪ Ja (WE) durch Drücken der Pfeiltaste  auf dem Startbildschirm des Differenzdruckmes- sers in die Zoomfunktion und zurück ge- wechselt werden. Dadurch wird ein Ab- lesen auch aus größerer Entfernung er- möglicht, vgl. u EB 9510 MCN/SCN ▪...

  • Seite 26: Füllstandsmodus

    Daten speichern direkt ausführbare Funktion Speichern aktueller Behälterdaten • Allgemeine Behälterdaten Parameter Einstellungen Beschreibung Speicherplatz ▪ 1 SAMSON (WE) Auswahl eines von 10 zur Verfügung ▪ 2 SAMSON stehenden Speicherplätzen. Jeder Spei- ▪ … cherplatz beinhaltet voreingestellte Be- ▪ 10 SAMSON hälterdaten.
  • Seite 27 Einstellungen im Füllstandsmodus Parameter Einstellungen Beschreibung Max. Nutzlast ▪ 0 bis 60000 kg Eingabe der Nutzlast des Transportfahr- nur mit 'Transportfahrzeug' (WE: 25000 kg) zeugs = „Ja“ • Behälter-Innenmaße Info Die mit einem * gekennzeichneten Parameter der folgenden Tabelle werden entweder direkt eingegeben oder auf Grundlage anderer eingegebener Parameter der Tabelle berechnet. Parameter Einstellungen Beschreibung...
  • Seite 28 Einstellungen im Füllstandsmodus Tipp Im unteren Bereich des Hauptfensters von TROVIS-VIEW wird eine Skizze des Behälters auf Grundlage der eingegebenen Parameter angezeigt, vgl. folgendes Beispiel: • Behälter-Messleitung Parameter Einstellungen Beschreibung Messleitung Länge/Höhe ▪ 0 bis 5,000 m Eingabe der Messleitungslänge/-höhe Lage Minusleitung ▪ Innen (WE) ▪ Innen: bei vakuumisolierten Tanks ▪ Außen ▪...
  • Seite 29 Einstellungen im Füllstandsmodus • Behälterdatenbank Die Behälterdatenbank dient dazu, Behälterkonfi gurationen zu speichern, zu exportieren und auf andere Anwendungen zu übertragen. In der Behälterdatenbank ist werkseitig eine Behäl- terdatenbank (Dateiname Trovis 5007_data.xml) mit einem liegenden Zylinder vorkonfi gu- riert. In der Behälterdatenbank sind nachfolgende Aktionen möglich: Datenbankebene Benutzerdatenbank laden: Lädt eine bestehende Behälterdatenbank in TROVIS-VIEW. Benutzerdatenbank speichern: Speichert die angezeigte Behälterda- tenbank. Die bestehende Behälterdatenbank wird überschrieben. Benutzerdatenbank speichern unter: Speichert die angezeigte Be- hälterdatenbank. Dateiname und Speicherort können frei gewählt werden.
  • Seite 30 Einstellungen im Füllstandsmodus Eintragsebene Zum Öffnen eines Eintrags entsprechende Zeile anklicken: Selektierte Daten nach TROVIS-VIEW laden: Lädt die Behälterkonfi - guration aus der Behälterdatenbank nach TROVIS-VIEW  1) Selektierte Daten überschreiben: Überschreibt die Behälterkonfi gura- tion aus der Behälterdatenbank mit den Daten aus TROVIS-VIEW  1) Aus Datenbank löschen: Löscht die Behälterkonfi guration aus der Be- hälterdatenbank. Behälter 4.2.2.2 Medium Für den Media 7 stehen unter TROVIS-VIEW acht verschiedene Medien zur Auswahl (Medi- um 1 bis Medium 8). Folgende Medien sind werksseitig voreingestellt: Medium Mediumskennzeichen Element/Verbindung Medium 1 Argon Medium 2 Sauerstoff...
  • Seite 31 Einstellungen im Füllstandsmodus • Allgemeine Mediumsdaten Parameter Einstellungen Beschreibung Speicherplatz ▪ 1 AR Auswahl des Mediums ▪ 2 O2 ▪ 3 N2 ▪ 4 CO2 ▪ 5 CH4 ▪ 6 C2H4 ▪ 7 LNG ▪ 8 User ▪ 9 User ▪ 10 User Mediumskennzeichen ▪ beliebige Zeicheneingabe Eingabe eines frei wählbaren Mediums- kennzeichens (max.
  • Seite 32 Einstellungen im Füllstandsmodus Parameter Einstellungen Beschreibung Einheit Betriebsdruck ▪ mbar Wählbare Einheit des Betriebsdrucks ▪ bar (WE) ▪ kPa ▪ psi ▪ cmH ▪ mH ▪ inH • Dichten Parameter Einstellungen Beschreibung Die Anzeige der nachfolgenden Parameter ist abhängig von den Einstellungen der Parameter 'Dichte- berechnung', 'Gassäulenkorrektur' und 'Medium für Dichtekorrektur'.
  • Seite 33 Einstellungen im Füllstandsmodus Parameter Einstellungen Beschreibung Medium für ▪ AR Eingabe eines vorgegebenen Mediums Dichtekorrektur ▪ O2 für die Dichtekorrektur ▪ N2 Für vorauswählbare Medien sind die ▪ CO2 Mediumsdaten zur Dichtekorrektur hin- ▪ CH4 terlegt. Bei nicht hinterlegten Medien ▪ C2H4 (Einstellung „unbekannt“) müssen die ▪...
  • Seite 34 Einstellungen im Füllstandsmodus • Berechnete Werte Parameter Einstellungen Beschreibung Maximaler Behälterinhalt ▪ Anzeige z. B. in Nm³ Berechneter Wert auf Grundlage einge- gebener Parameter Behälterinhalt bis ▪ Anzeige z. B. in Nm³ Berechneter Wert auf Grundlage einge- Überlauf/Peilrohr gebener Parameter Lastfüllgrenze [SCN] ▪ Anzeige in % Anzeige der Lastfüllgrenze in % nur mit 'Transportfahrzeug' = „Ja“...
  • Seite 35 Einstellungen im Füllstandsmodus • Mediumsdatenbank Die Mediumsdatenbank dient dazu, konfigurierte Medien zu speichern, zu exportieren und auf andere Anwendungen zu übertragen. In der Mediumsdatenbank sind werkseitig zehn Medien (Dateiname Trovis5007_data.xml) vorkonfiguriert. In der Mediumsdatenbank sind nachfolgende Aktionen möglich: Datenbankebene Benutzerdatenbank laden: Lädt eine bestehende Mediumsdatenbank in TROVIS-VIEW Benutzerdatenbank speichern: Speichert die angezeigte Mediums- datenbank. Die bestehende Mediumsdatenbank wird überschrieben. Benutzerdatenbank speichern unter: Speichert die angezeigte Medi- umsdatenbank. Dateiname und Speicherort können frei gewählt wer- den. Benutzerdatenbank importieren: Importiert eine bestehende Medi- umsdatenbank und fügt diese in die angezeigte Mediumsdatenbank ein. Doppelte Mediumskonfigurationen werden beim Import gelöscht.

  • Seite 36: Optionsmodule

    Einstellungen im Füllstandsmodus Eintragsebene Zum Öffnen eines Eintrags entsprechende Zeile anklicken: Selektierte Daten nach TROVIS-VIEW laden: Lädt die Mediumskonfi - guration aus der Mediumsdatenbank nach TROVIS-VIEW  1) Selektierte Daten überschreiben: Überschreibt die Mediumskonfi gu- ration aus der Mediumsdatenbank mit den Daten aus TROVIS- VIEW  1) Aus Datenbank löschen: Löscht die Mediumskonfi guration aus der Mediumsdatenbank. Medium 4.2.3 Optionsmodule Î Vgl. Kapitel 3.2.3, Seite 13. 4.2.4 Identifi kation •...

  • Seite 37: Prozesswerte

    Einstellungen im Füllstandsmodus Parameter Anzeige/Beschreibung Ex-Zulassung ▪ Nein ▪ Ja Sauerstoffzulassung ▪ Nein ▪ Ja 4.3 Prozesswerte • Prozesswerte Parameter Anzeige/Beschreibung Füllstand relativ ▪ Anzeige des aktuellen Füllstands in % Füllstand ▪ Anzeige des aktuellen Füllstands in gewählter Einheit Drucksensor ▪ Anzeige des vom Drucksensor ermittelten Behälterdrucks Differenzdruck [Δp] ▪...

  • Seite 38: Diagnose

    Einstellungen im Füllstandsmodus • Dichteberechnung Umgebungstemperatur ▪ Anzeige der Umgebungstemperatur in °C Flüssigdichte ▪ Anzeige der Dichte im fl üssigen Zustand bei eingestelltem Betriebs- druck in kg/m³ Gasdichte im Behälter ▪ Anzeige der Gasdichte im Behälter in kg/m³ Gasdichte Minusleitung ▪ Anzeige der Gasdichte in der Minusleitung in kg/m³ 4.4 Diagnose Î Vgl. Kapitel 3.4, Seite 18. EB 9510-2...

  • Seite 39: Einstellungsempfehlungen

    Einstellungsempfehlungen 5 Einstellungsempfehlungen Tipp SAMSON empfiehlt, die folgenden Vorgehensweisen bei der Parametrierung und Konfigura- tion des Differenzdruckmessers Media 7 zu berücksichtigen: − Im Betriebsmodus Differenzdruck gemäß Kap. 5.1 − Im Betriebsmodus Füllstand gemäß Kap. 5.2 Info Voraussetzung für die Parametrierung und Konfiguration des Differenzdruckmessers Media 7 über TROVIS VIEW ist die sachgemäße Inbetriebnahme gemäß...

  • Seite 40: Gerätekonfiguration Im Betriebsmodus Füllstand

    Einstellungsempfehlungen 5.2 Gerätekonfiguration im Betriebsmodus Füllstand 1. Schaltfläche „Gerät auslesen“ betätigen. Î Die Geräteausführung wird erkannt und somit die Parameterverfügbarkeit sowie die Ein- stellmöglichkeiten in TROVIS-VIEW angepasst. 2. Einstellungen im Ordner „Inbetriebnahme“ vornehmen. 3. Einstellungen im Ordner „Allgemein“ vornehmen. 4. Einstellungen der relevanten Parameter im Ordner „Füllstandsmodus“ vornehmen: Behälter: – Eingabe folgender Parameter: Behälter-Innenmaße und/oder des Gesamtvolumens, zulässige Füllgrenze [SCN]. Handbuch des Behälter-Herstellers beachten! –...

  • Seite 41: Firmware-Update Des Differenzdruckmessers

    Anlage eingebundenen Gerät erfolgen soll. Ein Update der Firmware des Differenzdruckmessers kann erst nach vorheriger Rücksprache mit dem After Sales Service von SAMSON erfolgen. Der After Sales Service ist unter der E-Mail-Adresse aftersalesservice@samsongroup.com erreichbar. Vom After Sales Service er- halten Sie auch das für das Update notwendige Kennwort.
  • Seite 42 Firmware-Update des Differenzdruckmessers 1. After Sales Service unter der E-Mail-Adresse aftersalesservice@samsongroup.com kon- taktieren. Der After Sales Service stellt Ihnen eine gesonderte Updatedatei zur Verfügung. 2. Schritte 1 bis 5 zum Ausführen eines Firmware-Updates wiederholen. 3. Expertenmodus wählen und den Anweisungen des Assistenten folgen. EB 9510-2...
  • Seite 43 EB 9510-2...
  • Seite 44 EB 9510-2 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
