ViewSonic LD-STND-002 Schnellstartanleitung Seite 97

Systeem Controlebox verbinden met de Vloerstandaard
1. Vouw het paneel van de systeembesturingskast voorzichtig uit. Zorg ervoor dat het
hoofdbedieningspaneel van het systeem zich aan de linkerkant bevindt.
NOOT:
Wees voorzichtig, want het paneel van de systeembesturingskast is in tweeën
gedeeld met de draden bevestigd.

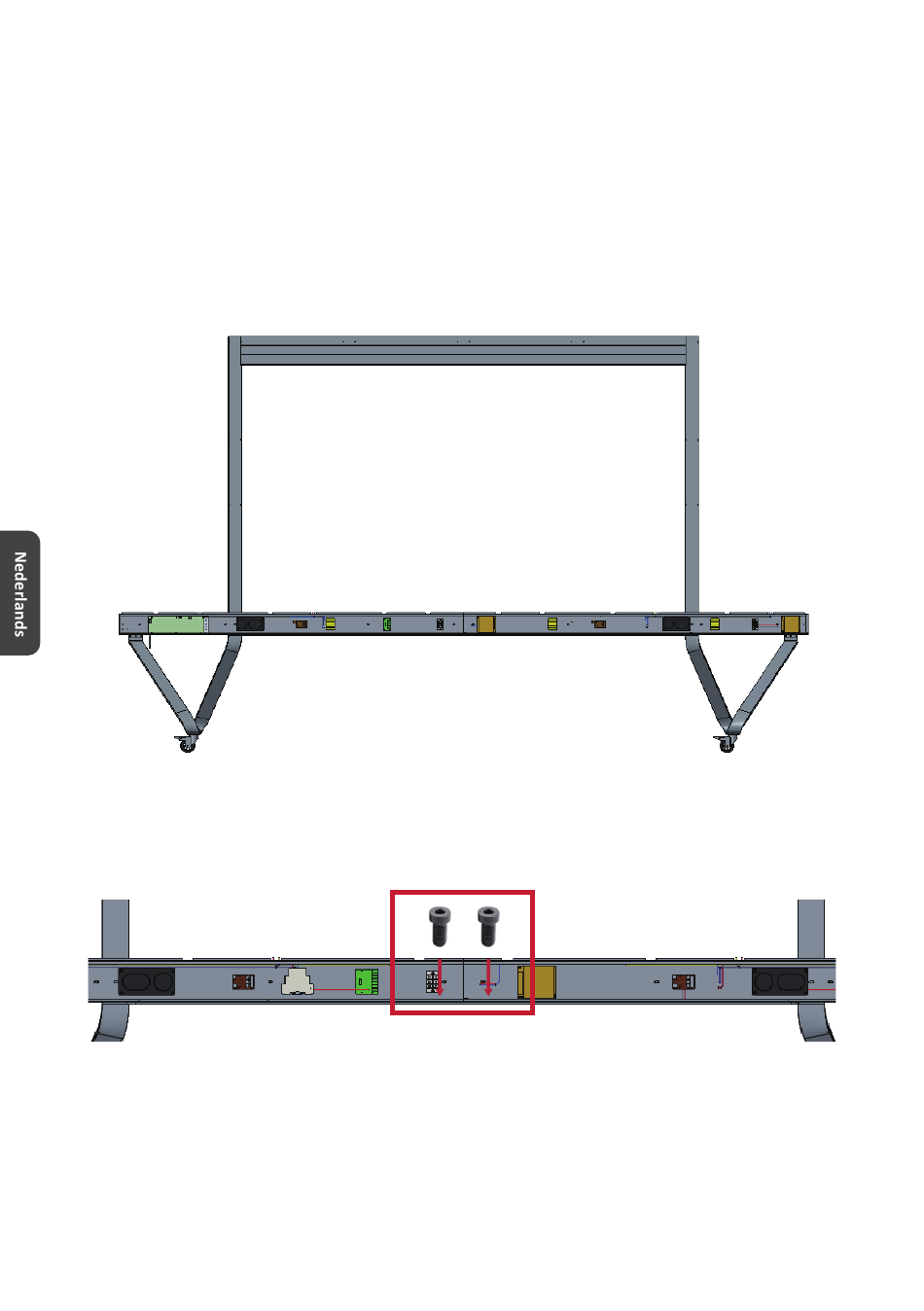

2. Lijn de systeembesturingskast uit met de acht (8) gaten in de onderste dwarsbalk en
maak het vast met acht (8) schroeven (M6x10mm).
3. Installeer twee (2) extra schroeven (M6x10mm) om de twee helften van de
systeembesturingskast met elkaar de verbinden.
NOOT:
Schroeven (M6x10mm) worden geplaatst in de accessoiredoos van de LED-
display.
6
