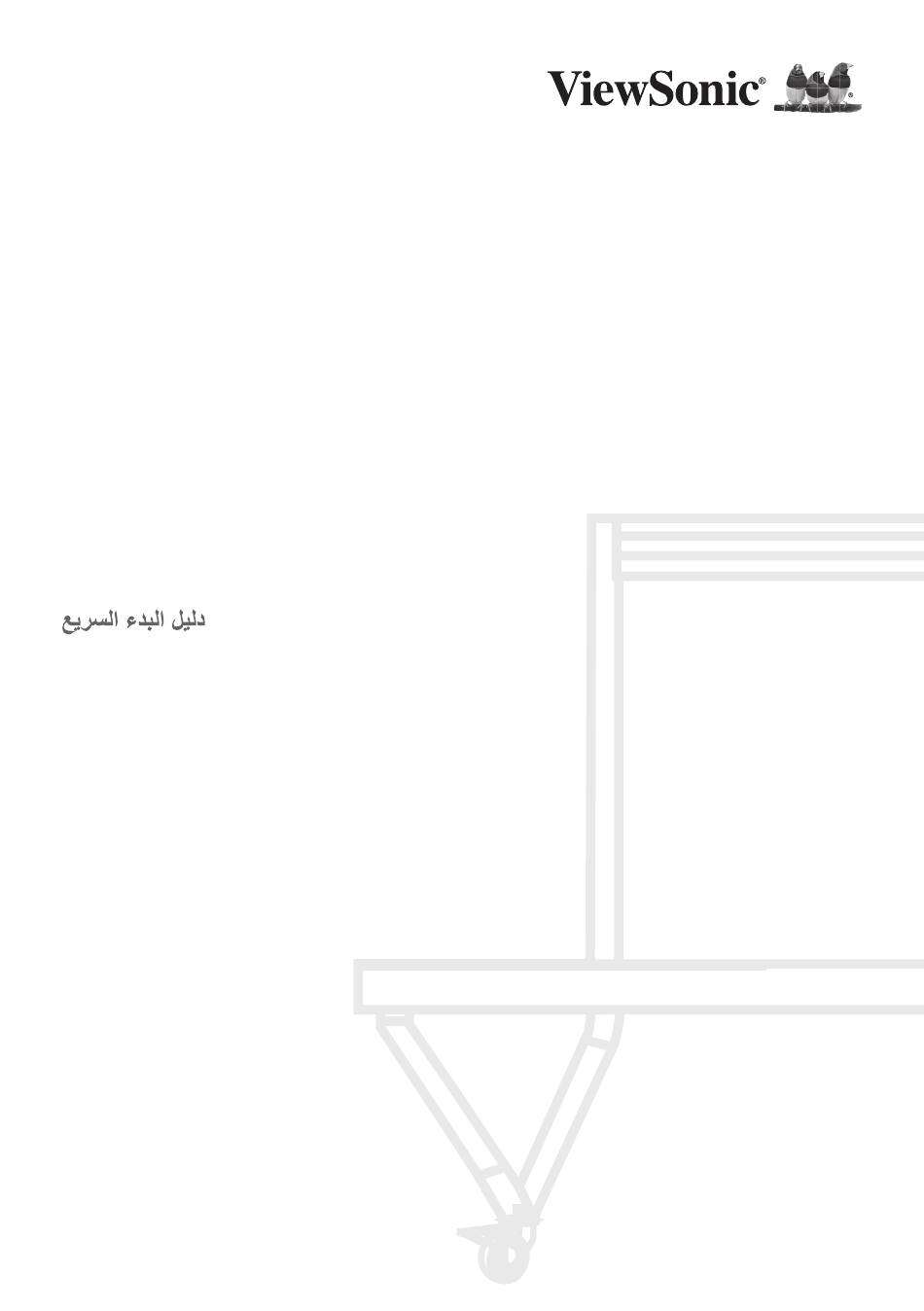

Seite 1 Floor Stand (LD-STND-002) Compatible with LD163-181 All-in-one Direct View LED Display Quick Start Guide 快速安装说明快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое руководство по началу работы...
Seite 35 5. 对剩余的中间机壳重复第2~4步操作，然后使用附送的螺丝(M6x10mm)将机壳固定在右支撑上。...
Seite 54 Bodenständer installieren Der Bodenständer ist ein optionales Zubehör. Befolgen Sie die nachstehenden Anweisungen zur Montage und Installation Ihres LED-Displays am Ständer. Komponentenliste Buchstabe Element Menge Beschreibung Sechskantschlüssel (Inbusschlüssel) Schraube, M6 x 80 mm Linke Stütze Untere Kreuzstrebe Rechte Stütze Obere Kreuzstrebe...
Seite 55 31.772 in 3580 mm 140.945 in ACHTUNG • Dieser Ständer ist nur für die Verwendung mit ViewSonic Direct View LD163-181 vorgesehen. Die Verwendung dieses Ständers mit anderen Modellen kann Instabilität und Verletzungen verursachen. KIPPGEFAHR! • Rollen Sie den Ständer NICHT über Kabel, unebene, schmutzige, weiche oder stark geneigte Oberflächen.
Seite 56 Bodenständer montieren 1. Verbinden Sie die linke Stütze C mit der unteren Kreuzstrebe D mit zwei (2) Schrauben (M6 x 80 mm) B und einem Inbusschlüssel A. 2. Verbinden Sie die rechte Stütze E über zwei (2) Schrauben (M6 x 80 mm) mit der unteren Kreuzstrebe.
Seite 57 3. Verbinden Sie die obere Kreuzstrebe F über vier (4) Schrauben (M6 x 80 mm) mit der linken und rechten Stütze. 4. Achten Sie darauf, alle Schrauben mit einem Inbusschlüssel sicher festzuziehen.
Seite 58 Systemsteuerbox mit der Bodenbasis verbinden 1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie sich, dass sich die Hauptsystemplatine links befindet. Hinweis: Seien Sie vorsichtig, da die Blende der Systemsteuerbox in zwei Teile mit angebrachten Drähte unterteilt ist. 2.
Seite 59 Mittlere Gehäuse installieren 1. Vergewissern Sie sich, dass die 4 Halterungen an der Rückseite der 4 mittleren Gehäuse wie nachstehend abgebildet positioniert sind: 2. Heben Sie ein Gehäuse vorsichtig auf den Bodenständer, sichern sie die Halterung im Stützkanal der oberen Kreuzstrebe. Die Unterseite des Gehäuses ruht auf der unteren Kreuzstrebe.
Seite 60 3. Sichern Sie das Gehäuse mit den mitgelieferten Schrauben (M6 x 10 mm) an der Stütze. 4. Drücken Sie jede Sperrschraube und verriegeln Sie jeden Haken mit dem Sechskantwerkzeug, damit die Schränke zuverlässig miteinander verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschlüssel ausrichten, um die Sperrschraube festzuziehen.
Seite 61 5. Wiederholen Sie die Schritte 2 bis 4 bei den verbleibenden mittleren Schränken, sichern Sie den Schrank mit den mitgelieferten Schrauben (M6 x 10 mm) an der rechten Stütze.
Seite 62 Linkes und rechtes Gehäuse installieren 1. Heben Sie das linke und rechte Gehäuse vorsichtig auf den Bodenständer, sichern sie die Halterung im Stützkanal der oberen Kreuzstrebe. Die Unterseite des Gehäuses ruht auf der unteren Kreuzstrebe. Hinweis: Stellen Sie sicher, dass die Löcher von Gehäuse und Systemsteuerbox ausgerichtet sind.
Seite 63 Netzwerk- und Stromkabel anschließen Schließen Sie Netzwerk- und Stromkabel jedes Gehäuses an die Systemsteuerbox an. Hinweis: Es gibt 6 Netzwerk- und 6 Stromkabel zum Anschließen. Network 1 Network 2 Network 3 Network 4 Network 5 Network 6 Power...
Seite 64 LED-Module installieren Installieren Sie die jeweiligen LED-Module an den Gehäusen. Achten Sie darauf, die entsprechenden Zahlen an Modul und Gehäuse abzustimmen. Achten Sie darauf, dass jedes Modul bündig sitzt und kein Abstand zwischen diesen besteht. Möglicherweise müssen Sie sanft auf das Modul tippen, damit es bündig anliegt. ACHTUNG Bitte ziehen Sie vor Handhabung der LED-Module Antistatikhandschuhe an.
Seite 65 Abdeckungen der Systemsteuerbox installieren Es gibt drei (3) Abdeckungen der Systemsteuerbox: Links, in der Mitte und rechts. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. Beginnen Sie durch Installation der rechten Abdeckung an der Systemsteuerbox. Hinweis: Vergewissern Sie sich, dass das Kabel der Ein-/Austaste mit dem Stromkabel der Systemsteuerbox verbunden ist, bevor Sie die Abdeckung befestigen.
Seite 66 3. Wiederholen Sie die obigen Schritte bei der mittleren und linken Abdeckung. Sobald alle Abdeckungen gesichert sind, ist Ihr LED-Display einschaltbereit. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LD163-181_QSG_1a_DEU_20210107 Copyright © 2021 ViewSonic Corporation. Alle Rechte vorbehalten.
