Raccordement du boîtier de commande du système à la base
de sol
1. Dépliez soigneusement le panneau du boîtier de commande du système. Assurez-
vous que la carte de contrôle du système principal est sur la gauche.
REMARQUE :
Faites preuve de prudence lorsque le panneau du boîtier de commande
du système est séparé en deux éléments avec des fils attachés.

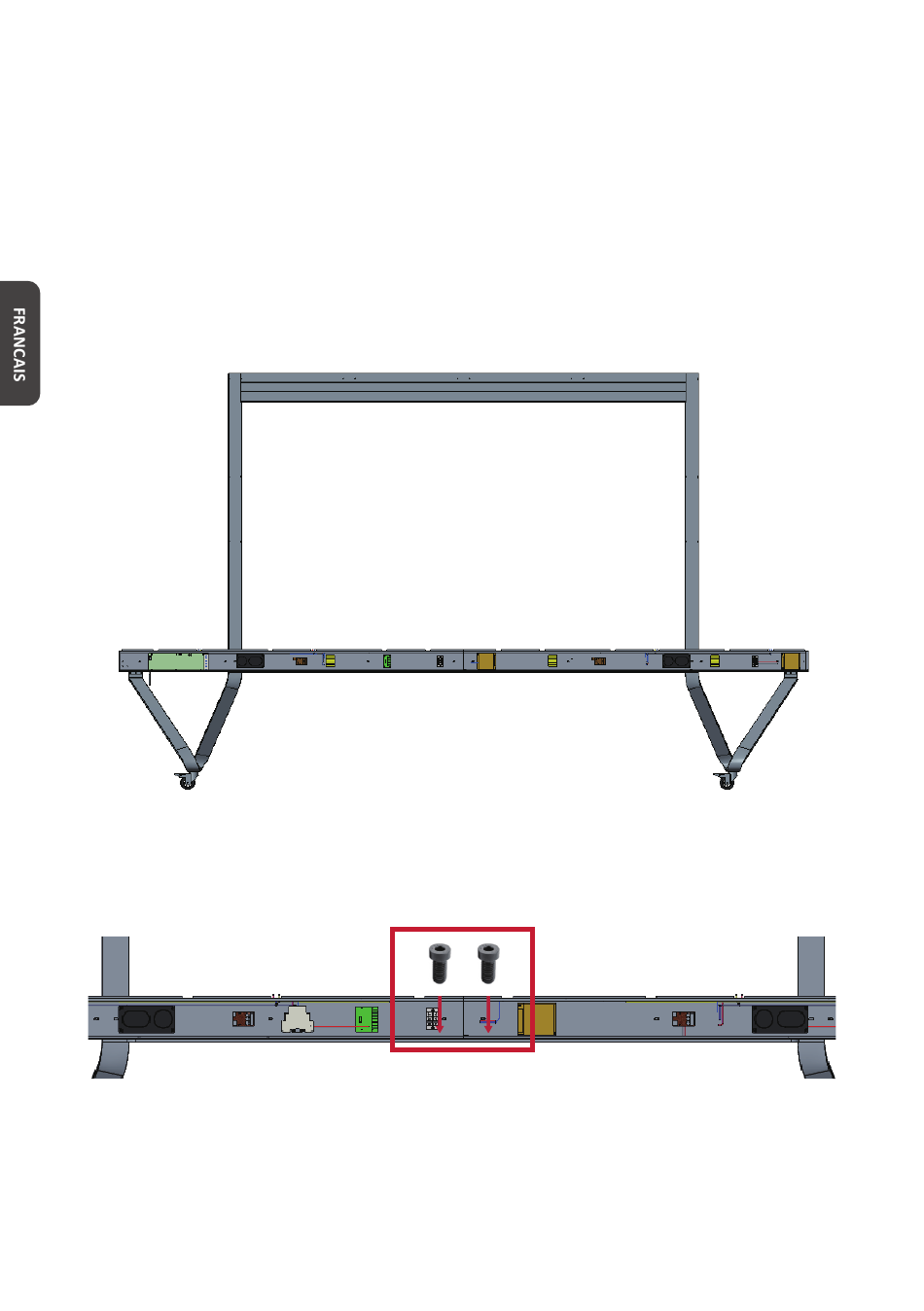

2. Alignez le boîtier de commande du système sur les huit (8) trous de la traverse
inférieure et fixez-le avec huit vis (8) M6 x 10mm.
3. Installez deux (2) vis supplémentaires (M6 x 10 mm) pour raccorder les deux moitiés
du boîtier de commande du système.
REMARQUE :
Les vis (M6x10mm) se trouvent dans la boîte d'accessoires de l'écran
LED.
