Ölschutz: Um sicherzustellen, dass in das Gehäuse eindringendes Öl an der Rückseite wieder ungehindert
abfließen kann und nicht in Berührung mit dem Messkabel kommt, sind folgende
Einbauvorschriften zu beachten:
1.
Es ist sicherzustellen, dass die rückseitig angebrachten Ablaufbohrungen durch die Montage nicht
verschlossen werden.
2.
Die Montage hat so zu erfolgen, dass eine der Ablaufbohrungen nach unten gedreht ist, um zu
vermeiden, dass innerhalb des Gehäuses ein Rückstau entsteht.

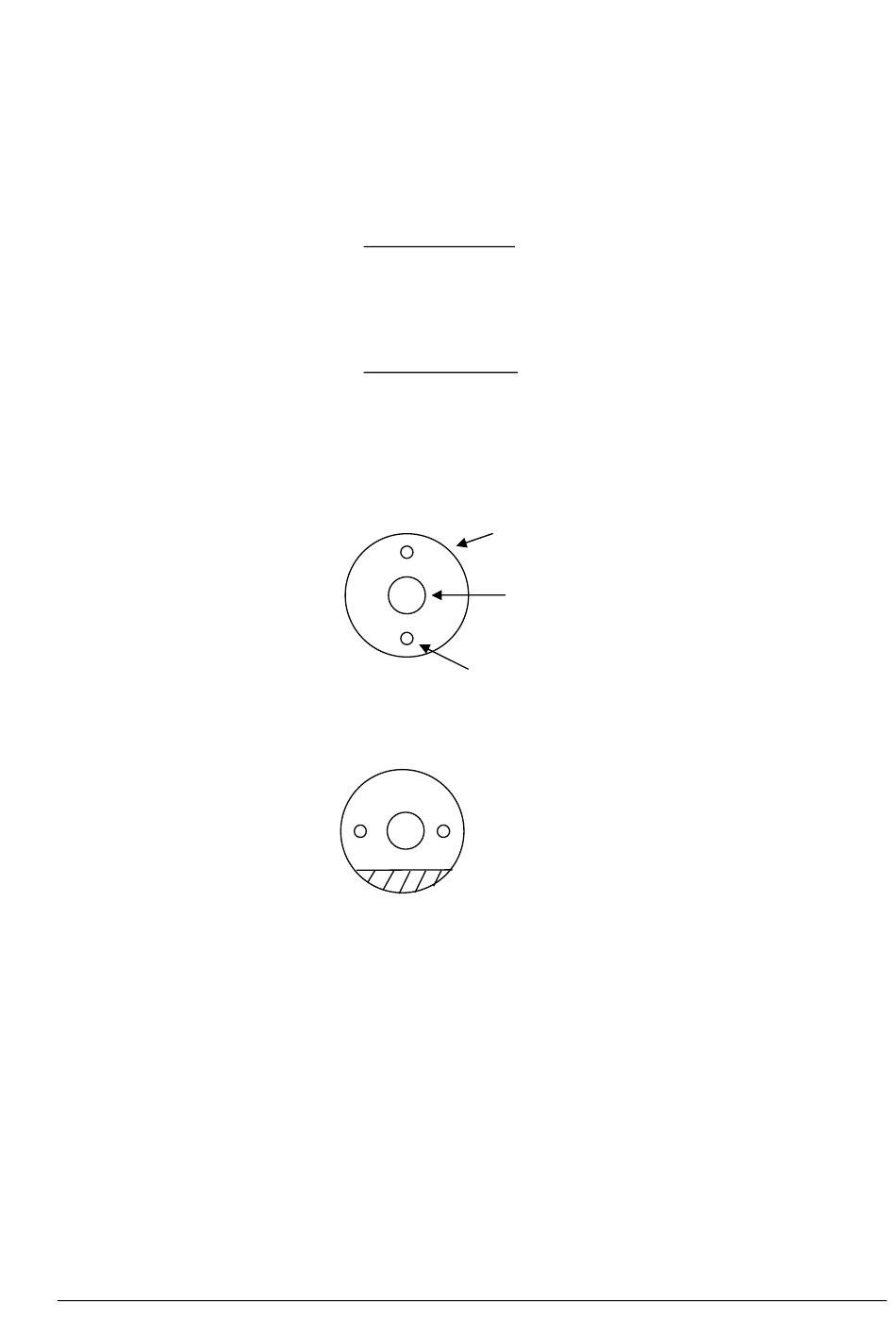

Ansicht: Gehäuserückseite
Richtig
Falsch!
Öl verbleibt im
Gehäuse
Nachfetten: Die beweglichen Teile der Passung müssen regelmäßig nachgefettet bzw. nachgeölt werden, um
ein Trockenlaufen und damit übermäßigen Verschleiß bzw. ein Blockieren zu verhindern.
