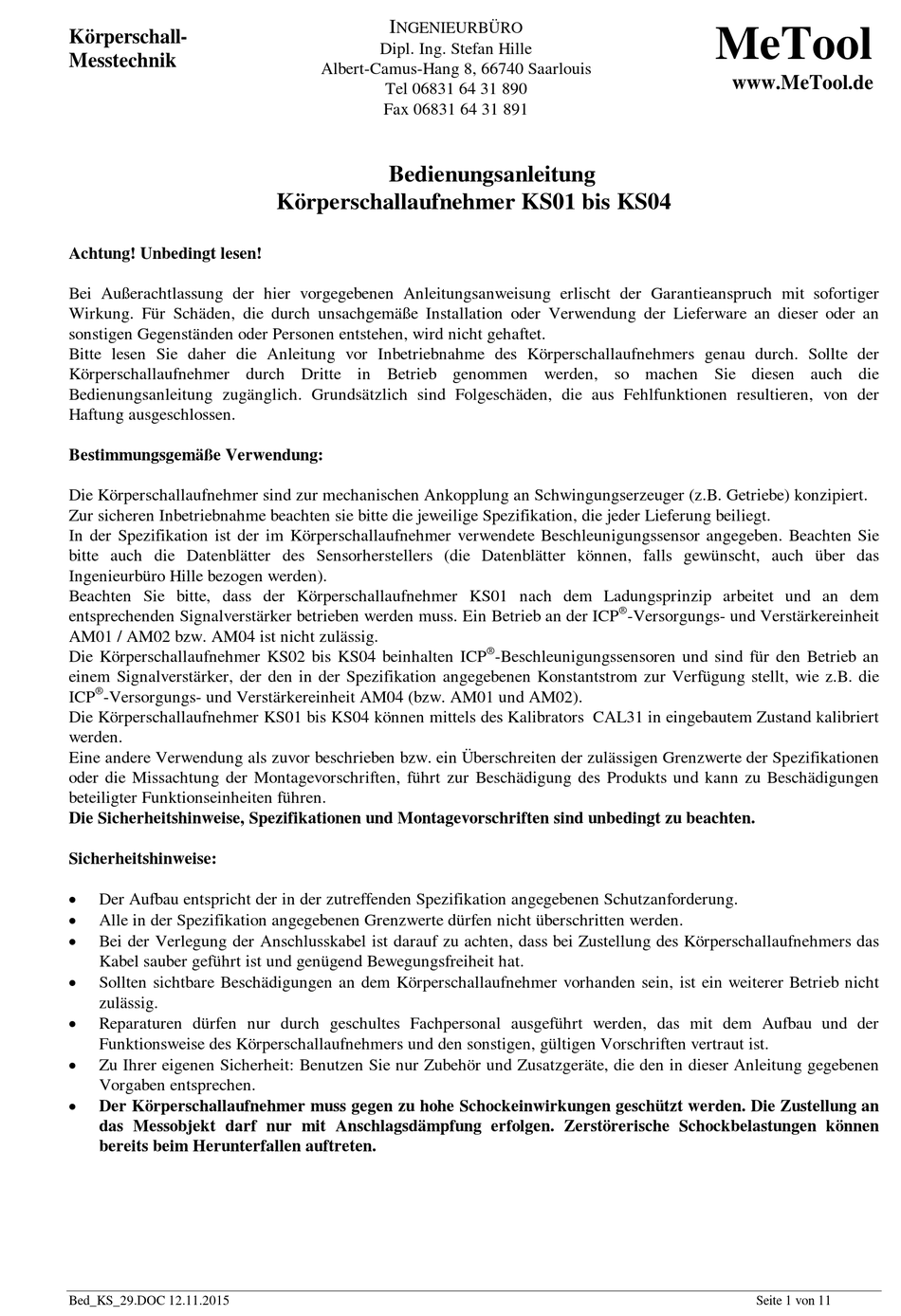

MeTool KS02 Bedienungsanleitung

Körperschall-
Messtechnik
Achtung! Unbedingt lesen!
Bei Außerachtlassung der hier vorgegebenen Anleitungsanweisung erlischt der Garantieanspruch mit sofortiger
Wirkung. Für Schäden, die durch unsachgemäße Installation oder Verwendung der Lieferware an dieser oder an
sonstigen Gegenständen oder Personen entstehen, wird nicht gehaftet.
Bitte lesen Sie daher die Anleitung vor Inbetriebnahme des Körperschallaufnehmers genau durch. Sollte der
Körperschallaufnehmer durch Dritte in Betrieb genommen werden, so machen Sie diesen auch die
Bedienungsanleitung zugänglich. Grundsätzlich sind Folgeschäden, die aus Fehlfunktionen resultieren, von der
Haftung ausgeschlossen.
Bestimmungsgemäße Verwendung:
Die Körperschallaufnehmer sind zur mechanischen Ankopplung an Schwingungserzeuger (z.B. Getriebe) konzipiert.
Zur sicheren Inbetriebnahme beachten sie bitte die jeweilige Spezifikation, die jeder Lieferung beiliegt.
In der Spezifikation ist der im Körperschallaufnehmer verwendete Beschleunigungssensor angegeben. Beachten Sie
bitte auch die Datenblätter des Sensorherstellers (die Datenblätter können, falls gewünscht, auch über das
Ingenieurbüro Hille bezogen werden).
Beachten Sie bitte, dass der Körperschallaufnehmer KS01 nach dem Ladungsprinzip arbeitet und an dem
entsprechenden Signalverstärker betrieben werden muss. Ein Betrieb an der ICP
AM01 / AM02 bzw. AM04 ist nicht zulässig.
Die Körperschallaufnehmer KS02 bis KS04 beinhalten ICP
einem Signalverstärker, der den in der Spezifikation angegebenen Konstantstrom zur Verfügung stellt, wie z.B. die
®
ICP -Versorgungs- und Verstärkereinheit AM04 (bzw. AM01 und AM02).
Die Körperschallaufnehmer KS01 bis KS04 können mittels des Kalibrators CAL31 in eingebautem Zustand kalibriert
werden.
Eine andere Verwendung als zuvor beschrieben bzw. ein Überschreiten der zulässigen Grenzwerte der Spezifikationen
oder die Missachtung der Montagevorschriften, führt zur Beschädigung des Produkts und kann zu Beschädigungen
beteiligter Funktionseinheiten führen.
Die Sicherheitshinweise, Spezifikationen und Montagevorschriften sind unbedingt zu beachten.
Sicherheitshinweise:
 Der Aufbau entspricht der in der zutreffenden Spezifikation angegebenen Schutzanforderung.

Alle in der Spezifikation angegebenen Grenzwerte dürfen nicht überschritten werden.

Bei der Verlegung der Anschlusskabel ist darauf zu achten, dass bei Zustellung des Körperschallaufnehmers das
Kabel sauber geführt ist und genügend Bewegungsfreiheit hat.
 Sollten sichtbare Beschädigungen an dem Körperschallaufnehmer vorhanden sein, ist ein weiterer Betrieb nicht
zulässig.

Reparaturen dürfen nur durch geschultes Fachpersonal ausgeführt werden, das mit dem Aufbau und der
Funktionsweise des Körperschallaufnehmers und den sonstigen, gültigen Vorschriften vertraut ist.
 Zu Ihrer eigenen Sicherheit: Benutzen Sie nur Zubehör und Zusatzgeräte, die den in dieser Anleitung gegebenen
Vorgaben entsprechen.
 Der Körperschallaufnehmer muss gegen zu hohe Schockeinwirkungen geschützt werden. Die Zustellung an
das Messobjekt darf nur mit Anschlagsdämpfung erfolgen. Zerstörerische Schockbelastungen können
bereits beim Herunterfallen auftreten.
Bed_KS_29.DOC 12.11.2015
I
NGENIEURBÜRO
Dipl. Ing. Stefan Hille
Albert-Camus-Hang 8, 66740 Saarlouis
Tel 06831 64 31 890
Fax 06831 64 31 891
Bedienungsanleitung
Körperschallaufnehmer KS01 bis KS04
®
-Versorgungs- und Verstärkereinheit
®
-Beschleunigungssensoren und sind für den Betrieb an
MeTool
www.MeTool.de
Seite 1 von 11
