AVAG-Pumpen UPH 15 - 15 Original Einbau- Und Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für AVAG-Pumpen UPH 15 - 15
Inhaltszusammenfassung für AVAG-Pumpen UPH 15 - 15

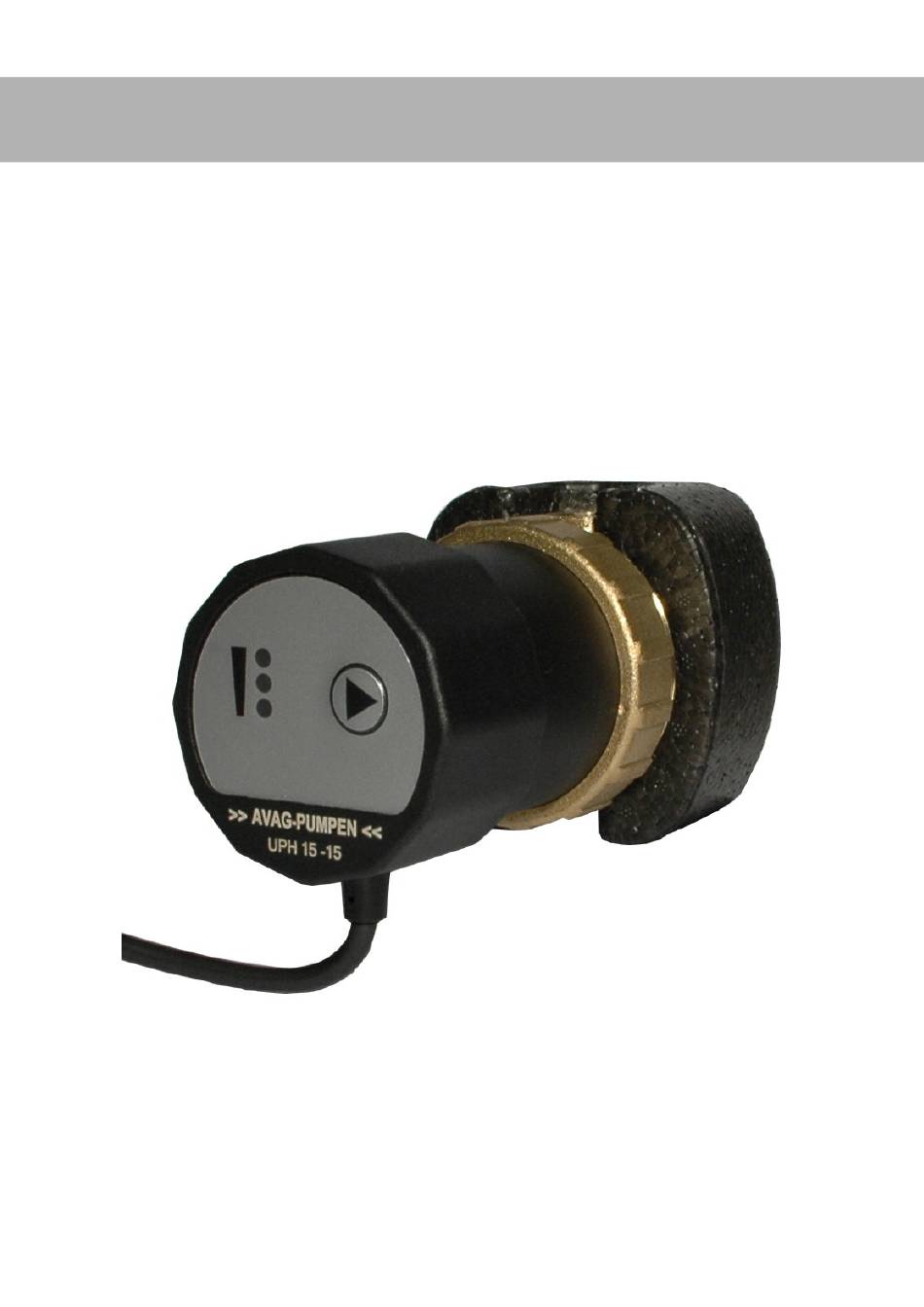

- Seite 1 Original Einbau- und Betriebsanleitung Zirkulationspumpe UPH 15 - 15 Stand 12.2019...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis……………………………………………..Seite Konformitätserklärung ……………………………………… 3 Sicherheitshinweise…………………………………………… 4 2.1 Allgemeines………………………………………………...….. 4 2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung……… 4 2.3 Personalqualifikation…………………………………………... 5 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise………... 5 2.5 Sicherheitsbewusstes Arbeiten…………………………………. 6 2.6 Sicherheitshinweise für den Betreiber…………………………. 6 2.7 Sicherheitshinweise für Montage- und Wartungsarbeiten….….. 6 2.8 Eigenmächtiger Umbau und Ersatzteilherstellung……….….…. -
Seite 3: Konformitätserklärung
EU Konformitätserklärung Name des Ausstellers: AVAG-Pumpen Import-Export GmbH Leiberger Str. 27 33181 Bad Wünnenberg Gegenstand der Erklärung: Zirkulationspumpe Typ: Ausführung: 15 - 15 Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf die sich diese EU-Konformitätserklärung bezieht, mit den folgenden Normen und Richtlinien übereinstimmen:... -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise 2.1 Allgemeines Diese Einbau- und Betriebsanleitung ist Bestandteil des Produktes und enthält grundlegende Informationen, die bei Montage, Betrieb und Wartung zu beachten sind. Aus diesem Grund muss sie unbedingt vor der Aufstellung vom Monteur und dem zuständigen Fachpersonal bzw. -
Seite 5: Personalqualifikation
Direkt am Produkt angebrachte Hinweise wie zum Beispiel: - Drehrichtungspfeil - Typenschild - Kennzeichnung der Anschlüsse müssen unbedingt beachtet werden und in einem gut lesbaren Zustand gehalten werden. 2.3 Personalqualifikation Das Personal für die Montage, Bedienung und Wartung muss die entsprechende Qualifikation aufweisen. -
Seite 6: Sicherheitsbewusstes Arbeiten
2.5 Sicherheitsbewusstes Arbeiten Die in dieser Anleitung aufgeführten Sicherheitshinweise und auch die bestehenden nationalen Unfallverhütungsvorschriften sind zu beachten. Bestehen außerdem interne Vorschriften des Betreibers der Anlage, so sind auch diese zu beachten. 2.6 Sicherheitshinweise für den Betreiber - ein evtl. vorhandener Berührungsschutz vor sich bewegenden Teilen darf bei der sich in Betrieb befindlichen Anlage weder entfernt noch außer Funktion gesetzt werden. -
Seite 7: Eigenmächtiger Umbau Und Ersatzteilherstellung
2.8 Eigenmächtiger Umbau und Ersatzteilherstellung Veränderungen oder Umbau des Produktes sind nur in vorheriger Absprache mit dem Hersteller zulässig. Für Reparaturen sind nur Originalersatzteile zulässig. Es darf nur vom Hersteller zugelassenes Zubehör verwendet werden. Werden andere Teile verwendet, so ist eine Haftung des Herstellers für die daraus entstehenden Folgen ausgeschlossen. -
Seite 8: Bestimmungsgemäße Verwendung
4 Bestimmungsgemäße Verwendung Die Brauchwasserpumpen UPH 15-15 sind dafür konzipiert das warme Trinkwasser in einem Gebäude unverzüglich bereit zu stellen. Dazu wird das Warmwasser, das in der Regel in einem Warmwasser- speicher vorgehalten wird über die Trinkwasserleitungen ständig oder bei Bedarf umgewälzt. Sie ist geeignet bis 50m Leitungslänge. 5 Angaben über das Erzeugnis 5.1 Technische Daten UPH 15-15 1,0 m... -
Seite 9: Lieferumfang
5.2 Lieferumfang - Original Einbau- und Betriebsanleitung - Pumpe - 2 Flachdichtungen - Isolation 6 Beschreibung In einem durchschnittlichen Haushalt werden 10 bis 20% des Stromverbrauchs durch herkömmliche Standardpumpen verursacht. Durch den Einsatz der UPH 15 kann der Energieverbrauch gegenüber einer herkömmlichen Umwälzpumpe bis ca. 80% gesenkt werden. -
Seite 10: Montage
8 Montage Der Einbau der Zirkulationspumpe erfolgt in der Leitung, in der Regel direkt vor dem Brauchwasserspeicher und zwar so, dass das Wasser von der letzten Zapfstelle über die Zirkulationsleitung in den Speicher zurückgepumpt wird. Druckseitig ( Primärseitig ) der Pumpe muss ein Rückschlagventil eingebaut werden, welches verhindert, dass die Pumpe beim Öffnen des Zapfhahnes rückwärts durchströmt wird. -
Seite 11: Elektrischer Anschluss
9 Elektrischer Anschluss Achtung Lebensgefahr ! Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss können lebensgefährlich sein. Gefährdungen durch elektrische Energie sind auszuschließen. - Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß der geltenden Vorschriften (z.B. IEC,VDE usw.) durchführen lassen! - Stromart und Spannung müssen den Angaben des Typenschildes entsprechen. -
Seite 12: Anlage Füllen Und Entlüften
Anlage füllen und entlüften Vor Inbetriebnahme der Pumpe ist die Anlage Hinweis gründlich zu spülen, damit keine Verunreini- gungen oder Fremdkörper in der Anlage verblei- ben. Anlage sachgerecht füllen und entlüften. Eine unvollständige Entlüftung führt zu Geräuschentwicklung in der Pumpe und Anlage. Warnung! Verbrennungsgefahr! Je nach Betriebszustand der Anlage kann die gesamte Pumpe sehr heiß... -
Seite 13: Wartung Und Service
11 Wartung/Service Die Pumpe ist nahezu wartungsfrei. Wenn die Pumpe längere Zeit nicht in Betrieb war oder das System stark verschmutzt ist, kann der Rotor blockieren. Dies wird durch blinken der drei LED’s angezeigt. Durch Abnehmen des Pumpenkopfs (Überwurfmutter lösen und Pumpenkopf abnehmen) ist das Laufrad zugänglich und kann abgenommen werden. -
Seite 14: Entsorgung
3 Entsorgung Die Pumpe sowie deren Einzelteile gehören nicht in den Hausmüll sondern müssen umweltgerecht entsorgt werden! Hinweis Nehmen Sie hierfür bitte die öffentlichen oder privaten Entsorgungsgesellschaften in Anspruch. - Seite 15 Notizen...
- Seite 16 © Bad Wünnenberg, 02.12.2019...
