Fassi ATN Zebra 16 STAB Bedienungs- Und Sicherheitsanleitung Seite 16

4
1- Befehl Ein-/Ausfahren der Stützen
Die Plattform muss sich in der unteren Position befinden und das Pedal
gedrückt sein.
Druckknopf nach vorne schieben, um das Ausfahren der Stützen und die
automatische Nivellierung zu ermöglichen.
Ziehen Sie den Knopf wieder zurück, um das Einfahren der Stützen zu
ermöglichen.
2- Anzeige des Bodenkontakts der Stützen
3- Anzeige Stützenposition
4- Anzeige Turmdrehung
Bei der Turmdrehung stoppt ein System von Nocken den Arm 1, bevor er mit den
Stabilierungszylindern kollidiert.
Diese Anzeige zeigt an, dass Arm 1 ausreichend angehoben ist (etwa 10°), um eine
kontinuierliche Drehung oberhalb der Stabilisierungszylinder zu ermöglichen.
16
BEDIENUNGS- UND SICHERHEITSANLEITUNG

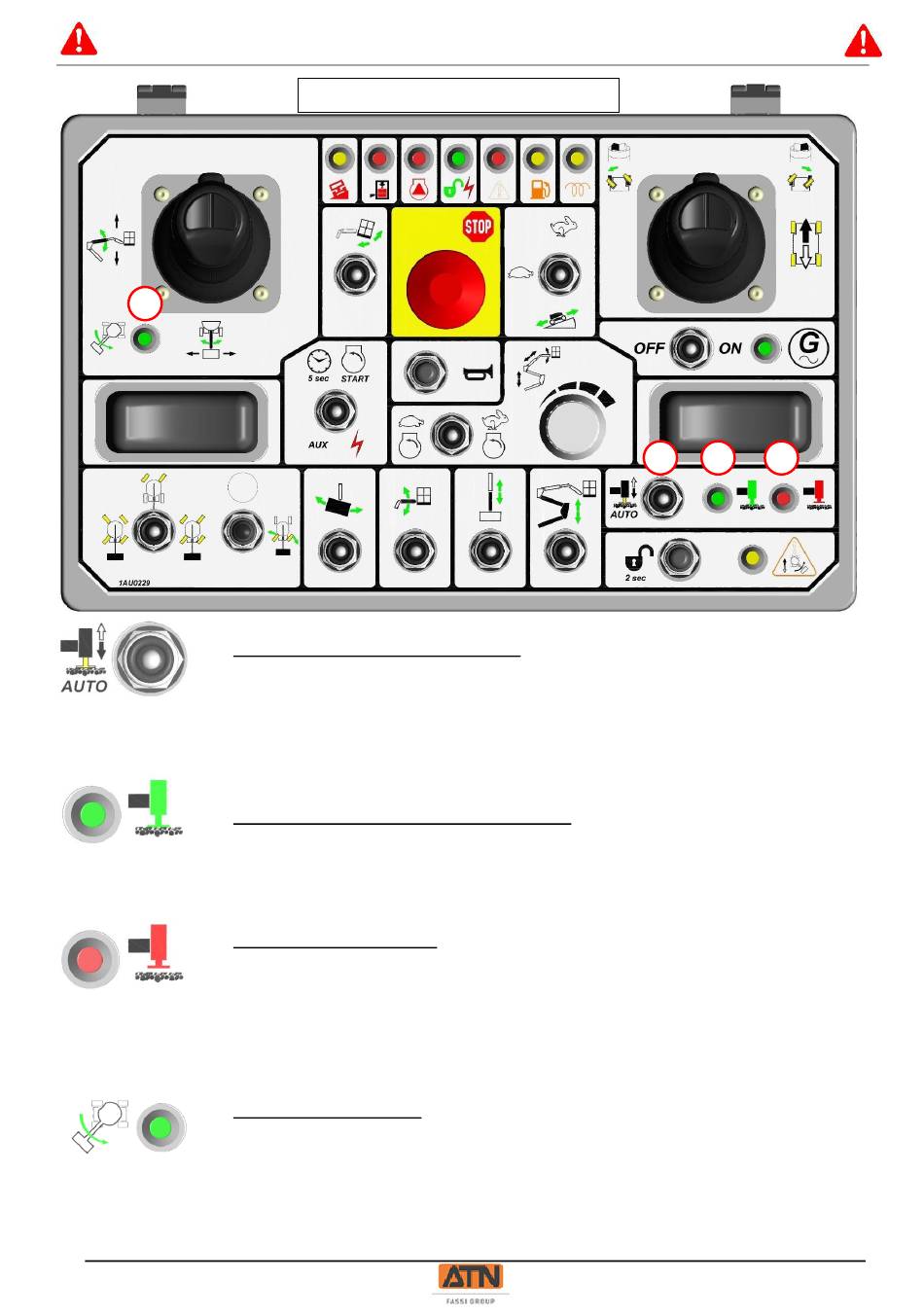

Steuerstand Z16 4 x 4 x 4
Diese Anzeige blinkt, wenn die automatische Nivellierung aktiviert ist und
die Stützen sich bewegen.
Diese Anzeige leuchtet permanent, wenn die vier Stützen in Kontakt mit
dem Boden sind.
Diese Anzeige leuchtet durchgehend:
• Während der Bewegung der Stützen, wenn sie nicht in Kontakt mit
dem Boden sind.
• Wenn alle vier Stützen nicht vollständig eingefahren sind.
Wenn mindestens eine der STÜTZEN NICHT ODER NICHT MEHR
•
IN KONTAKT MIT FESTEM BODEN IST.
1 2 3
1NO0049DE-02 Zebra 16 Stab
