Miditech Audiolink Pro 24/96 Bedienungsanleitung Seite 6

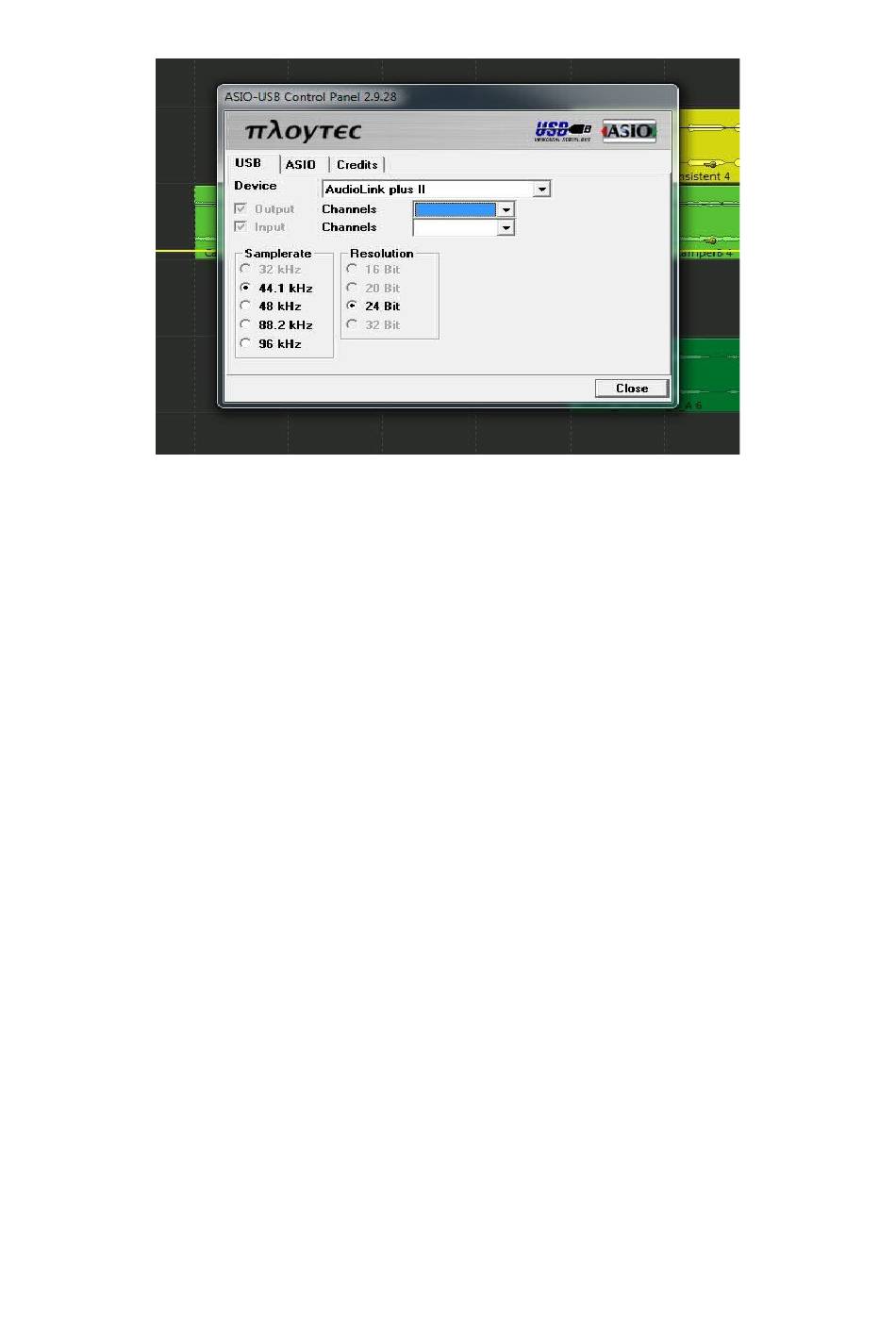

Ebenso installiert sich mit dem ASIO Treiber ein Treiber für das MIDI
Interface des Audiolink Pro 24/96.
XLR und Klinken Combo Eingänge 1 und 2
für Mikrofone und Instrumente
Diese Anschlüsse sind Combi-Buchsen, die wahlweise sowohl einen XLR
Stecker als auch einen 6,3 mm Klinkenstecker aufnehmen können. An diese
Anschlüsse schliessen Sie vorhandene dynamische oder Kondensator-
Mikrofone an. Für ein Kondensator-Mikrofon liefert das Audiolink Pro
24/96 die nötige 48 V Phantom-Speisespannung, wenn Sie den Schalter
dafür auf der Rückseite betätigen. (Nur am XLR Eingang) Ein Instrument,
E-Gitarre oder E-Bass wird in der Mitte der Combo-Buchse eingesteckt.
Mit dem Gain Reglern neben den XLR/Klinken-Eingängen regeln Sie den
Eingangspegel des Mikrofons oder der Instrumente. Wir empfehlen, die
lauteste Einstellung zu wählen, die keine Störgeräusche und Verzerrungen
verursacht! Also etwa mittig beginnen und langsam nach oben vortasten, bis
die Peak LED leuchtet, dann wieder etwas zurück regeln. An der roten
Peak-Anzeige auf der Frontseite des Audiolink III können Sie erkennen,
wann eine Übersteuerung beginnt und Sie zurück regeln müssen. Der Pegel
der beiden Audio-Eingänge 1 und 2 lässt sich mit dem +20dB Schalter um
20 dB anheben, falls das Signal zu leise sein sollte.
6
