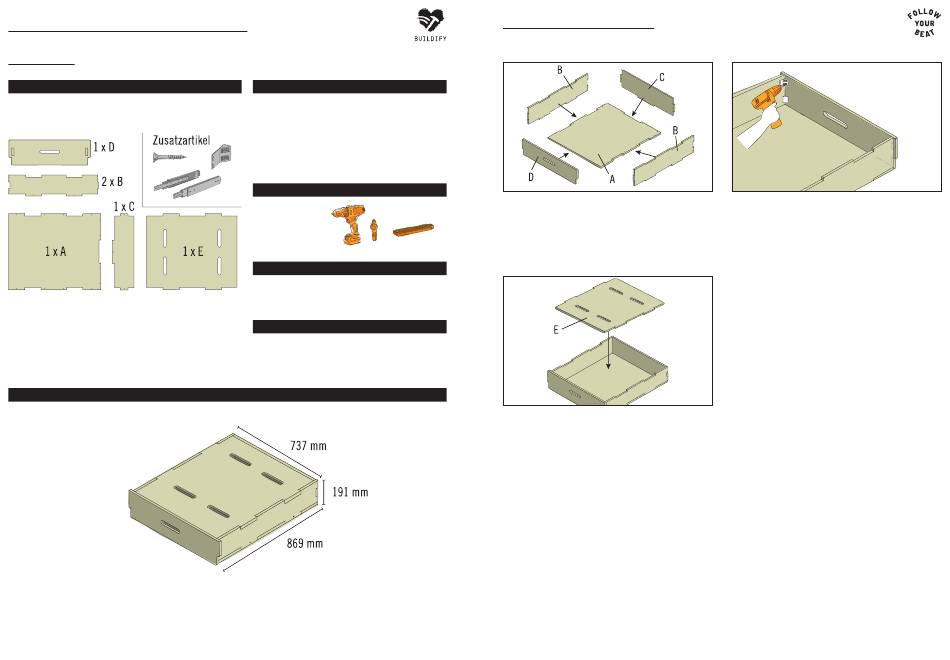

Buildify Bob Bedienungsanleitung Seite 4

Campingbox Schublade
Robert
BUILDIFY PRODUKTE
1 x Builidfy Campingbox Robert Schubladensystem
AUFBAUBEISPIEL UND ABMESSUNGEN
Maße :
Ausziehbaren Schublade: L: 869 mm x B: 737 mm x H: 191 mm
ZUSATZARTIKEL
4 x Universal Eckverbinder
1 x Schubladenschiene lang für Befestigung an Bett
16 x HECO-Fix-plus Universalschraube Senkkopf 3x16 mm
14 x HECO-Fix-plus Universalschraube Senkkopf 4x16 mm
25 x HECO-Fix-plus Universalschraube Senkkopf 3,5x35 mm
WERKZEUGE
Akku-Bohrschrauber
Bit T10, T15
Meterstab
Unterlegkeile
HOLZSCHUTZ
Zum Schutz des Holzes kann auch HORNBACH Holzöl farblos
(Art-Nr 5509685) verwendet werden.
FARBLICHE GESTALTUNG
Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit
HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe
streichen.
1. Schublade montieren
Die Seitenwände (B) und die Rückwand (C) werden an den Aussparun-
gen der Grundplatte (A) eingesetzt. Die Verschraubung erfolgt von unten
durch die Grundplatte mit 3,5x35 mm Schrauben. Zusätzlich werden
diese seitlich am unteren Rand an den vorhandenen Schraubenlöchern
verschraubt. Die Frontseite (D) wird an den Seitenwänden aufgesteckt.
Die Abdeckung (E) wird nur lose aufgelegt. Sie kann zum Befüllen
der Schublade leicht abgenommen werden.
Die Befestigung der Frontseite erfolgt von innen mit 4 Universal-
Eckverbindern. Diese jeweils mit 4 Senkkopfschrauben 3x16 mm an
den Seitenwänden und der Frontseite verschrauben.
