Buildify Bob Bedienungsanleitung Seite 3

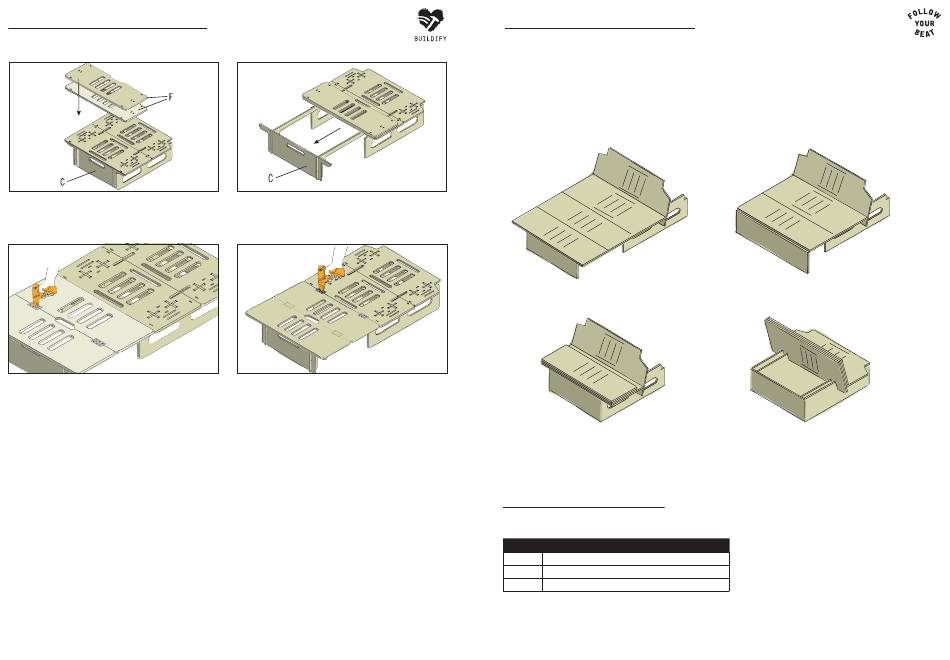

1. Bett montieren (Fortsetzung)
Zum Montieren der beiden weiteren Abdeckplatten (F) die Frontplatte (C)
nach vorne herausziehen.
Richte die Platten so aus, dass die Grifföffnung zwischen beiden
Platten ist. Verbinde sie mit zwei Scharnieren und Schrauben von
3x16 mm.
Lege die Abdeckplatten mit der Rückseite nach oben auf das herausgezo-
gene Bauteil.
Die beiden Platten umdrehen und an den zuvor aufgesteckten
Abdeckplatten mit zwei Scharnieren und Schrauben von 3x16 mm
anschrauben.
Ausgezogen bietet das Bett eine max. Liegefläche von
L: 1800 mm x B: 1100 mm x H: 318 mm und zusammengeschoben
eine Fläche von L: 1000 mm x B: 1100 mm x H: 318 mm.
2. Verwendungsmöglichkeiten
Das Bett kann vielfältig genutzt werden. Entweder komplett als
Bett ausgeklappt, als Sitzmöbel oder eine Variante dazwischen. Als
zusätzlicher Stauraum kann ein Schubladenmodul eingebaut werden.
Das Bett muss nun im Auto noch verankert/gesichert werden. Unsere
Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der
Fahrt.
Artikelnummern
ART. NR. BEZEICHNUNG
10363153 Buildify Campingbox Bob Heckbettsystem
6824659 Scharnier 70x40 mm
5932112 HECO-Fix-plus Senkkopfschraube 3x16 mm
