Buildify Bob Bedienungsanleitung Seite 2

Campingbox Heckbett
Bob
BUILDIFY PRODUKTE
1 x Buildify Campingbox Bob Heckbettsystem

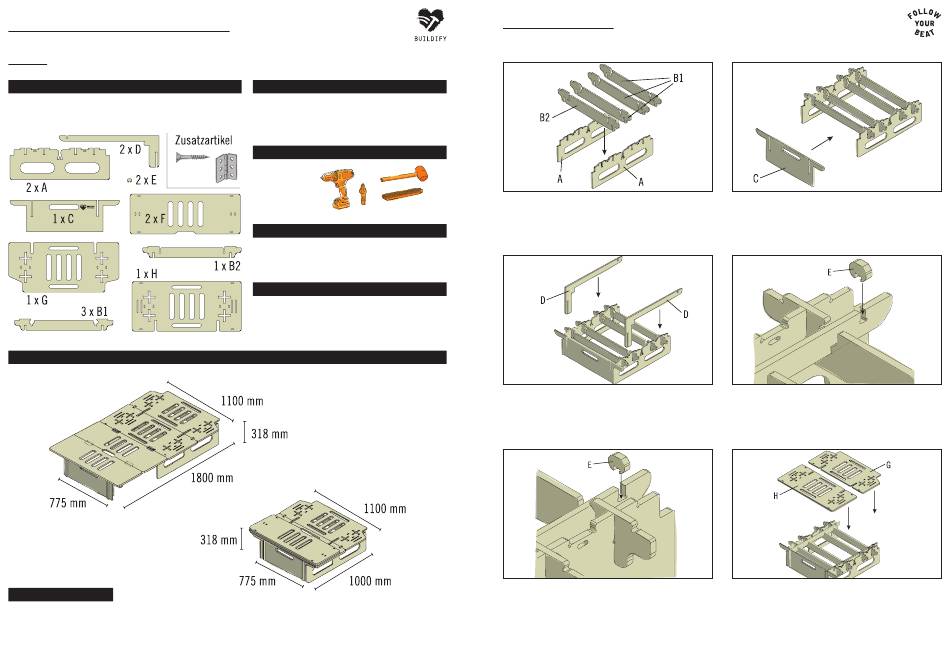

AUFBAUBEISPIEL UND ABMESSUNGEN
TIPP: STECKVERBINDUNGEN
Wenn sich die Steckverbindungen schwer zusammenfügen lassen,
kann das Zusammenbauen mit einem Gummihammer unterstützt
werden. Am besten einen weißen Gummihammer verwenden und
dabei nur vorsichtige Schläge ausführen.
ZUSATZARTIKEL
4 x Scharnier 70x40 mm
24 x HECO-Fix-plus Universalschraube Senkkopf 3x16 mm
WERKZEUGE
Akku-Bohrschrauber
Bit T10
Gummihammer
Meterstab
HOLZSCHUTZ
Zum Schutz des Holzes kann auch HORNBACH Holzöl farblos
(Art-Nr 5509685) verwendet werden.
FARBLICHE GESTALTUNG
Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit
HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe
streichen.
1. Bett montieren
Stelle die beiden Seitenwände (A) mit einem Helfer auf. Die drei Streben
(B1) und die Strebe (B2) dann von oben in die Aussparungen der Seiten-
wände einstecken.
Die beiden Winkelstreben (D) in die Aussparungen der Frontplatte
einstecken. Die langen Enden der Winkelstreben werden dabei in die
oberen Aussparungen an den Streben (B1 und B2) eingesetzt.
mit der Frontplatte nach vorne bis zur Strebe (B2) geschoben werden
können. Teste die Funktion und korrigiere die Bauteile bei Bedarf.
Wenn die Bauteile nicht vollständig zusammengesteckt sind, hakt es
beim Verschieben.
Die Frontplatte (C) vorne in die ausgesparten Ecken der Seitenwände
einsetzen.
Am Ende der beiden Winkelstreben wird jeweils ein Stopper (E) ein-
gesteckt. Dieser muss so sitzen, dass die Winkelstreben zusammen
Schiebe die Frontplatte wieder zurück. Jetzt die Abdeckplatte (G)
am hinteren Ende so auf die unteren Bauteile aufstecken, dass die
ausgesparten Ecken nach außen angeordnet sind. Die Abdeckplatte
(H) bündig daran ansetzen und ebenfalls aufstecken.
