X YRON 2020-
PO WE R PAC K
8
7
6
5
1
2
3
4
w w w . c o n w a y - b i k e s . c o m

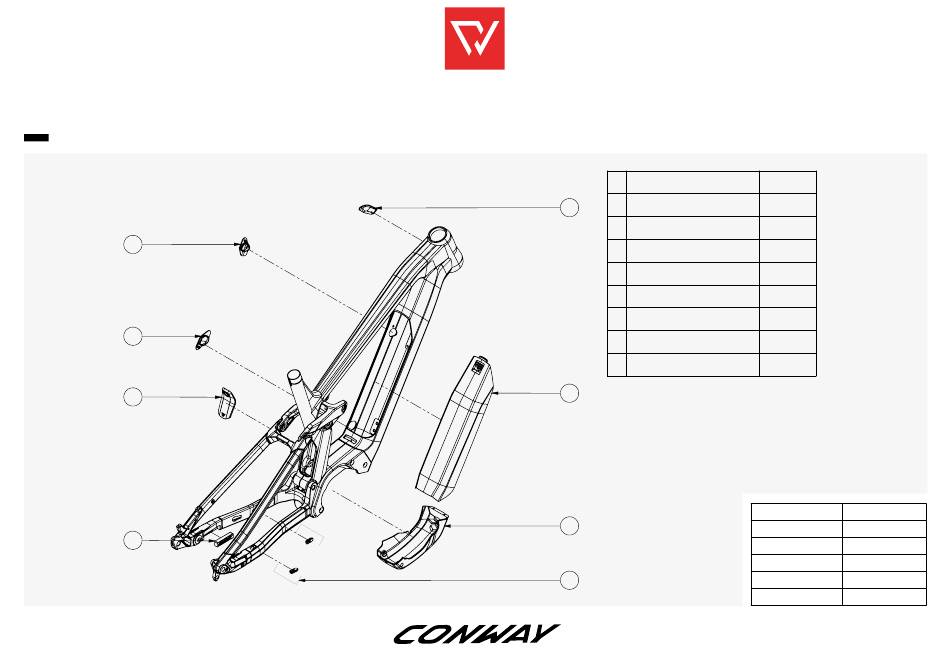

EXPLO DED DRAWIN G & H ARDWARE
Description/
Set
Beschreibung
Cableguide headtube/
1
0.281.161/0
Kabelführung Steuersatz
Battery cover/
2
0.281.152/9
Akkuabdeckung
Engine cover/
3
0.281.150/3
Motorabdeckung
4 Cable guide (1x)/
0.281.172/7
Führungsstopfen (einzeln)
5 Kickstand cover/
0.281.164/4
Abdeckung für Ständeraufnahme
6 Mudflap/
0.281.165/1
Spritzschutz Dämpfer
7 Charging port cover (downtube)/
0.281.159/4
Unterrohrabdeckung (Ladebuchse)
8 Lock cover (downtube)/
0.281.157/8
Unterrohrabdeckung (Schloss)
Headset
Shock dimension
Shock hardware
Seatpost dia.
Seatclamp dia.
Kickstand mount
Art.-Nr.
ZS 44/ 56
185x52,5
Trunnion/ 25x8
31,6
34,9
40
