M o n t a g e - u n d A n b a u a n l e i t u n g
Fahrradträger primavelo für VW Sharan/ Seat Alhambra ab Bj. 2000,
Best.-Nr. 30200
Die Firma Uebler gratuliert Ihnen zum Kauf Ihres neuen Fahrradträgers. Wir wünschen Ihnen damit jederzeit gute Fahrt.
Bitte lesen Sie vor der Montage des Fahrradträgers diese Montageanleitung sorgfältig durch und überprüfen Sie die einzelnen
Schritte. Bitte heben Sie diese Montage- und Betriebsanleitung auf und beachten Sie die Sicherheits- und Betriebshinweise zum
Betrieb des Trägers (Blatt 2 - Punkt 3 u.4). Nichtbeachtung kann zur Gefährdung von Verkehrsteilnehmern und zu
Beschädigungen anTräger, Ladung oder Fahrzeug führen.
Ihr Fahrradträger besteht aus folgenden Bauteilen:
2 Trägerholme
1 Trägerrahmen
1 Querbügel
1 Trägerklappe
2 Klappenscharniere
2 Dämpferrollen
1 Abstandshalter kurz
1 Abstandshalter lang
8 Endkappen
2 Einhängeteile oben
2 Einhängeteile unten
2 Fahrradschienen
4 Endkappen f. Fahrradschiene
4 Spannriemen
2 Flügelmuttern
18 Hutmuttern M6
8 Schloßschrauben M6x65
2 Schloßschrauben M6x60
2 Schloßschrauben M6x50
2 Schloßschrauben M6x45
2 Maschinenschrauben M6x50
12 Stahl- Unterlegscheiben Ø18 mm
10 Stahl- Formscheiben
6 Kunststoff- Formscheiben
4 Kunststoff- Unterlegscheiben
2 Karosserie- Lackschutzfolien 70x190
4 Lackschutzfolien (Einhängeteile)
2 Lackschutz- Gummis
Zur Montage benötigen Sie zwei Schlüssel der Schlüsselweite
SW10 (M6). Bitte beachten Sie bei der Montage: das
Anzugsmoment der Verschraubungen beträgt 10 Nm.
BAUTEILE: Bitte überprüfen Sie nach dem Öffnen der
Verpackung die Vollständigkeit der verpackten Bauteile.
Stahl-Unterlegscheibe Ø18mm
Schloßschraube M6x65

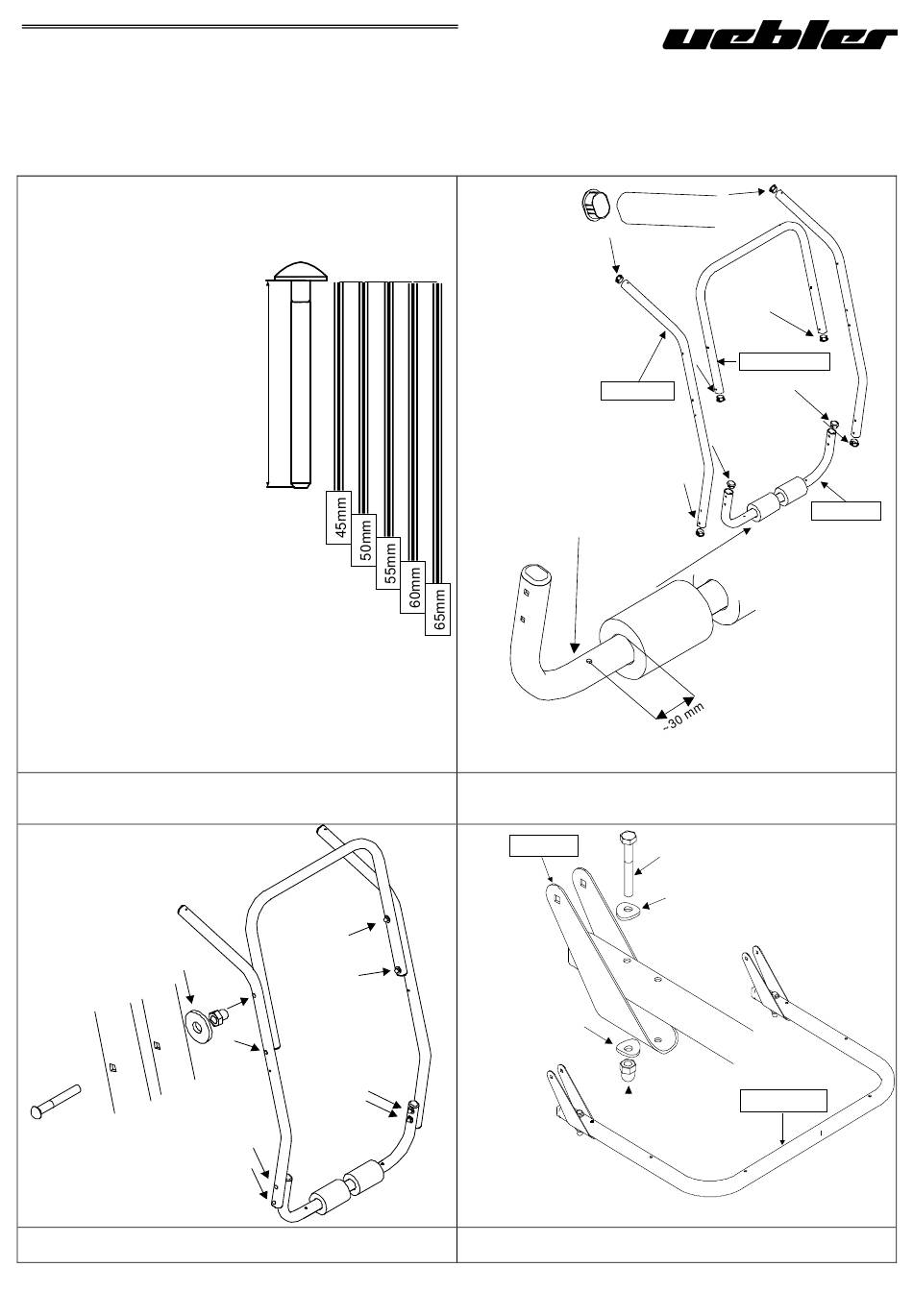

2. Verschrauben Sie die Trägerholme mit dem Trägerrahmen
und dem Querbügel.
Schablone für
Gewindelängen L:
L
Trägerholm
Vor der Montage mit
Wasser benetzen!
1. Verschließen Sie die offenen Enden des Trägerrahmens, der
Trägerholme und des Querbügels mit den Endkappen. Ziehen
Sie die Dämpferrollen über den angefeuchteten Querbügel.
Scharnier
Stahl- Formscheibe
Hutmutter M6
3. Befestigen Sie die Scharniere an der Trägerklappe
Trägerrahmen
Querbügel
Maschinenschraube M6x50
Stahl- Formscheibe
Trägerklappe
