uebler 19510 Montage- Und Bedienungsanleitung
Auffahrrampe für fahrräder
Montage- und Bedienungsanleitung
Auffahrrampe für Fahrräder
Best.-Nr. 19510
Lieber Kunde,
wir freuen uns, dass Sie sich für ein Uebler-Produkt entschieden haben.
Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt
eingehalten werden.
Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind
von jeglicher Haftung ausgeschlossen.
Hinweis:
Die Auffahrrampe kann sowohl auf der rechten als auch auf der linken Seite des Fahrradträgers angebracht
werden. In dieser Montageanleitung ist bildlich die Befestigung auf der linken Seite dargestellt.
Hinweis:
Die Auffahrrampe kann nicht bei Verwendung von Erweiterungen für das 3. und 4. Fahrrad montiert werden.
SICHERHEITS-HINWEIS:
Bei der erneuten Montage der Fahrradschienen nach dem Anbringen der Einhänge-Winkel
ausschließlich die beiliegenden Ersatz-Hutmuttern verwenden, da bereits eingesetzte Hutmuttern
keine ausreichende Selbstsicherung mehr aufweisen.

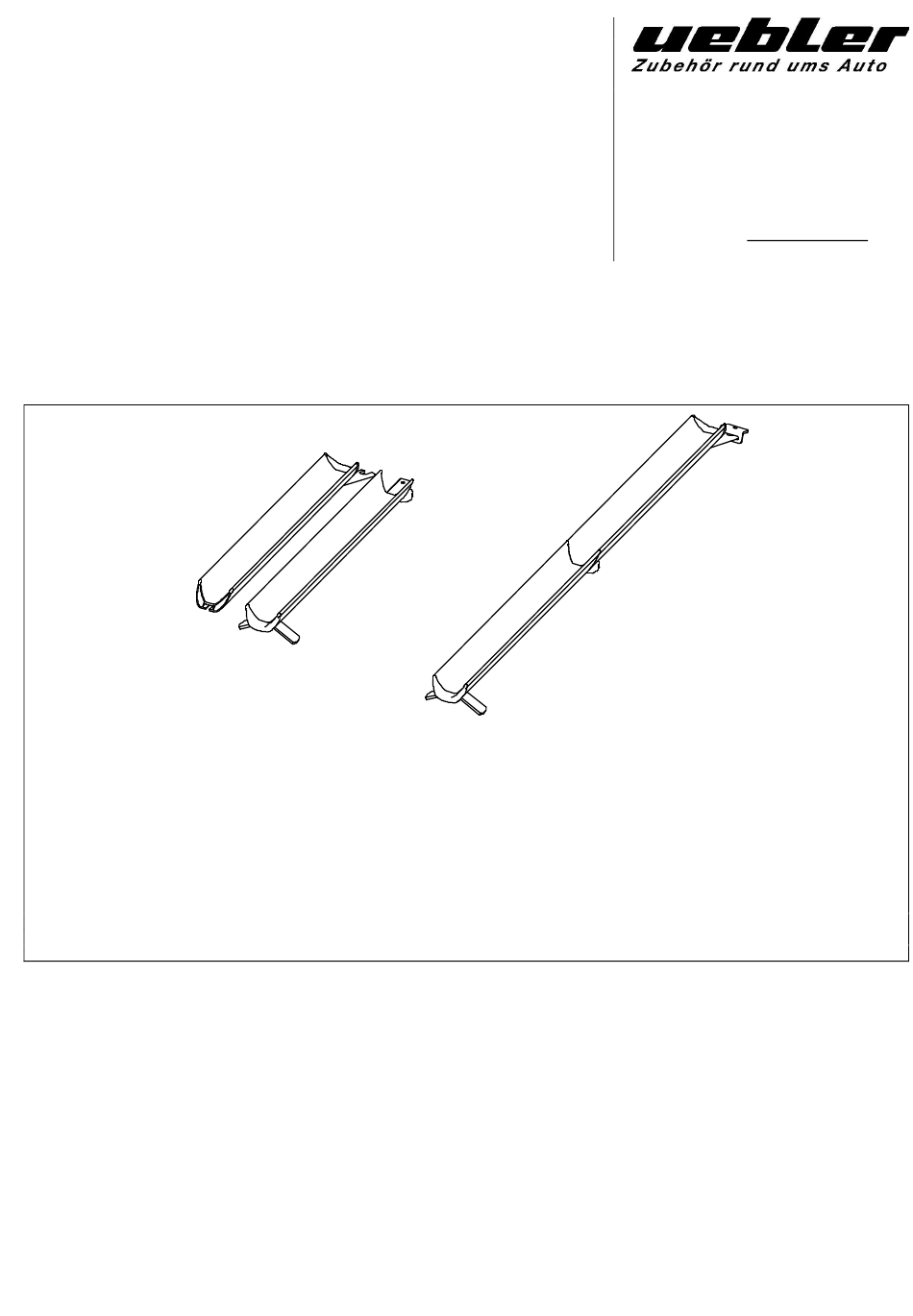

Ihr Auffahrrampen-Kit besteht aus:
·
1 x Rampenteil eins, vormontiert mit Einsteckelement (Pos.-Nr. 1)
·
1 x Rampenteil zwei, vormontiert mit Kippstütze, Verbindungselement und Sterngriffschraube (Pos.-Nr.
2)
·
2 x Schloßschrauben M6x55 für Aluminium- Fahrradschienen (Pos.-Nr. 3)
·
2 x Innensechskantschrauben M6x55 für starre Kunststoff- Fahrradschienen (Pos.-Nr. 4)
·
2 x Flanschkopfschrauben M6x16 für klappbare Kunststoff- Fahrradschienen (Pos.-Nr. 5)
·
4 x Ersatz-Hutmuttern (Pos.-Nr.6)
·
2 x Unterlegscheiben (Pos.-Nr.7)
·
2 x Einhänge-Winkel (Pos.- Nr.8)
·
2 x Kunststoff-Formscheiben (Pos.-Nr.9)
·
1 x Transporttasche
·
1 x Montageanleitung
Uebler GmbH
Daimlerstraße 22
D-91301 Forchheim
Tel.:
Fax.:
e-mail:
Internet:
Änderung des Lieferumfanges vorbehalten / MAL 19510: Stand 04.2016
+49 (0) 9191 73 62-0
+49 (0) 9191 73 62-77
info @ uebler.com
www.uebler.com
Verwandte Anleitungen für uebler 19510
Inhaltszusammenfassung für uebler 19510
- Seite 1 @ uebler.com Internet: www.uebler.com Lieber Kunde, wir freuen uns, dass Sie sich für ein Uebler-Produkt entschieden haben. Die in dieser Montageanleitung aufgeführten Montageschritte und Sicherheitshinweise müssen unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung der Montageanleitung und der Sicherheitshinweise auftreten, sind von jeglicher Haftung ausgeschlossen.
- Seite 2 Montage der Auffahrrampe: Rampenteile aus Tasche entnehmen Rampenteile (Pos.1 u. 2) zusammenschieben Rampenteile Sterngriffmutter (Pos.A) fixieren Vorbereitung der Fahrradträger mit Aluminium- Fahrradschienen: Achtung: Aus Gründen der Vereinfachun g wird im Folgenden die Montage für die Auffahrschiene auf der linken Trägerseite dargestellt. Für die optimale Bedienung kann jeweils eine Auffahrschiene auf der linken und der rechten Trägerseite montiert werden.
- Seite 3 Vorbereitung der Fahrradträger mit festen Kunststoff- Fahrradschienen: Äußere Verschraubungen Fahrrad- schiene lösen. Äußere Befestigungsschrauben entnehmen. Beiliegende (längere) Innensechskant- schrauben (M6x55 – Inbus-Größe SW 4; Pos. 4) in die Fahrradschiene einführen. Fahrradschienen auf dem Fahrradträger mit beigelegten Hutmuttern (Pos.6) ver- schrauben, dabei die Formscheiben (Pos.9), die Befestigungswinkel (Pos.8) und die Unterlegscheiben (Pos.7) verwenden Vorbereitung der Fahrradträger mit klappbaren Kunststoff- Fahrradschienen:...
- Seite 4 Verstellung des Einsteckelementes ange- passt werden. Hierfür ist folgendermaßen vorzugehen: 1. Hutmutter (Pos.C) leicht lösen 2. Einsteckelement (Pos.B) verschieben 3. Hutmutter festziehen Daimlerstraße 22 Telefon: +49 (0) 9191 7362-0 e-mail: info-@ uebler.com D-91301 Forchheim Telefax: +49 (0) 9191 7362-77 Internet: www.uebler.com...
