uebler primavelo Montageanleitung

M o n t a g e - u n d A n b a u a n l e i t u n g
Fahrradträger primavelo für VW Touran, Best.-Nr. 30230
Die Firma Uebler gratuliert Ihnen zum Kauf Ihres neuen Fahrradträgers. Wir wünschen Ihnen damit jederzeit gute Fahrt.
Bitte lesen Sie vor der Montage des Fahrradträgers diese Montageanleitung sorgfältig durch und überprüfen Sie die einzelnen Schritte.
Bitte heben Sie diese Montage- und Betriebsanleitung auf und beachten Sie die Sicherheits- und Betriebshinweise zum Betrieb des
Trägers (Blatt 2 - Punkt 3 u.4). Nichtbeachtung kann zur Gefährdung von Verkehrsteilnehmern und zu Beschädigungen an
Träger, Ladung, oder Fahrzeug führen.
Ihr Fahrradträger besteht aus folgenden Bauteilen:
2 Fahrradschienen m. Läufer und Riemen
2 Trägerholme
1 Trägerrahmen
1 Querbügel
1 Trägerklappe
2 Klappenscharniere
4 Dämpferrollen
1 Abstandshalter lang
1 Abstandshalter kurz
6 Endkappen
2 Einhängeteile oben
2 Einhängeteile unten
4 Endkappen f. Fahrradschiene
2 Flügelmuttern
18 Hutmuttern M6
8 Schloßschrauben M6x65
2 Schloßschrauben M6x60
2 Schloßschrauben M6x55
4 Schloßschrauben M6x50
2 Schloßschrauben M6x45
2 Maschinenschrauben M6x50
10 Stahl- Formscheiben
10 Stahl- Unterlegscheiben Ø18 mm
2 Stahl- Unterlegscheiben Ø20 mm
4 Kunststoff- Unterlegscheiben
6 Kunststoff- Formscheiben
2 Karosserie- Lackschutzfolien 70x190
4 Lackschutzfolien (Einhängeteile oben/ unten)
6 Lackschutz- Gummis
Zur Montage benötigen Sie zwei Schlüssel der Schlüsselweite
SW10 (M6). Bitte beachten Sie bei der Montage: das
Anzugsmoment der Verschraubungen beträgt 10 Nm.
BAUTEILE: Bitter überprüfen Sie nach dem Öffnen der
Verpackung die Vollständigkeit der verpackten Bauteile.
Beim Verschieben der Abstandshalter
öffnet sich die Schelle:

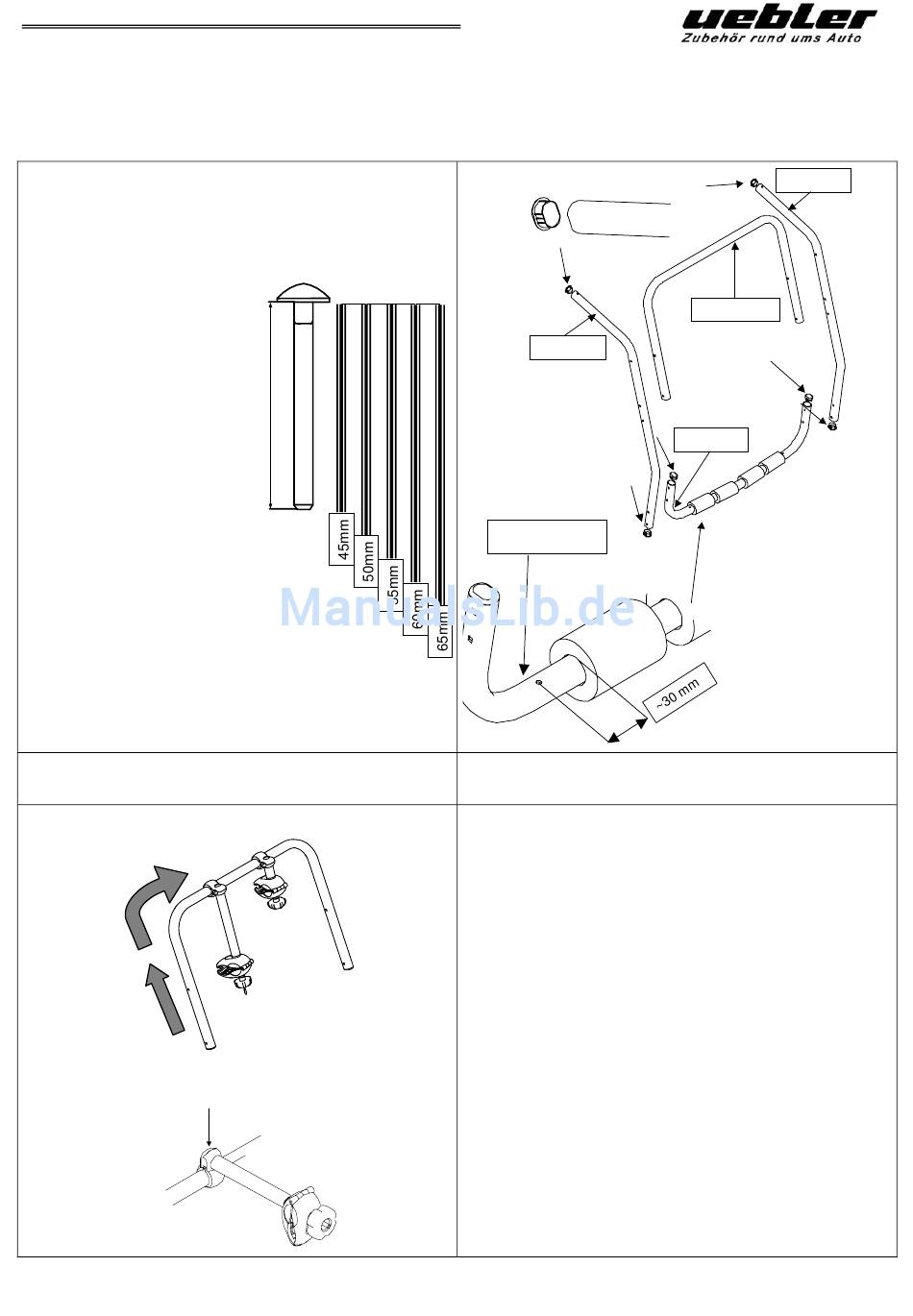

Schablone für
Gewindelängen L:
L
QUETSCHGEFAHR!
Trägerholm
Vor der Montage mit
Wasser benetzen!
1. Verschließen Sie die offenen Enden des Trägerrahmens, der
Trägerholme und des Querbügels mit den Endkappen. Ziehen Sie
die Dämpferrollen über den angefeuchteten Querbügel.
2. Montage des Abstandshalters auf dem Trägerrahmen:
Der Abstandshalter ist mit 2 Einsätzen ausgerüstet, welche vor
der Montage in die Schellen eingelegt werden. Entnehmen Sie
die Einsätze der Tüte und stecken Sie die Einsätze in die
entsprechende Öffnung der Schelle.
Drehen Sie die Knebelmutter des Abstandshalter auf, so dass
sich die Klammer des Abstandshalters öffnet Schieben Sie die
Schelle mit den Einsätzen über das Ende des Trägerrahmens
und ziehen Sie den
entsprechende Position des Trägerrahmens.
Bitte beachten Sie dabei, dass sich die Schelle beim Verschieben
über den Trägerrahmens im oberen Bereich öffnet:
QUETSCHGEFAHR!!
Bei der Montage des Abstandshalters muss dieser so geführt
werden, dass die Hände nicht in dem entstehenden Spalt der
Schelle eingeklemmt werden können.
Die Abstandshalter sind für folgende Fahrradrahmen geeignet:
Rundrohr bis 80 mm Ø / Ovalrohr bis 80x45mm
Bei der Verbindung mit einem großen Fahrradrahmen entnehmen
Sie bitte das Distanzstück, um den Fahrradrahmen mit der
Klammer fassen zu können.
Größere Rahmen oder andere Rahmenprofile wie angegeben
können mit dem Abstandshaltern nicht sicher verbunden
werden!
Trägerholm
Trägerrahmen
Querbügel
Abstandshalter vorsichtig an die
