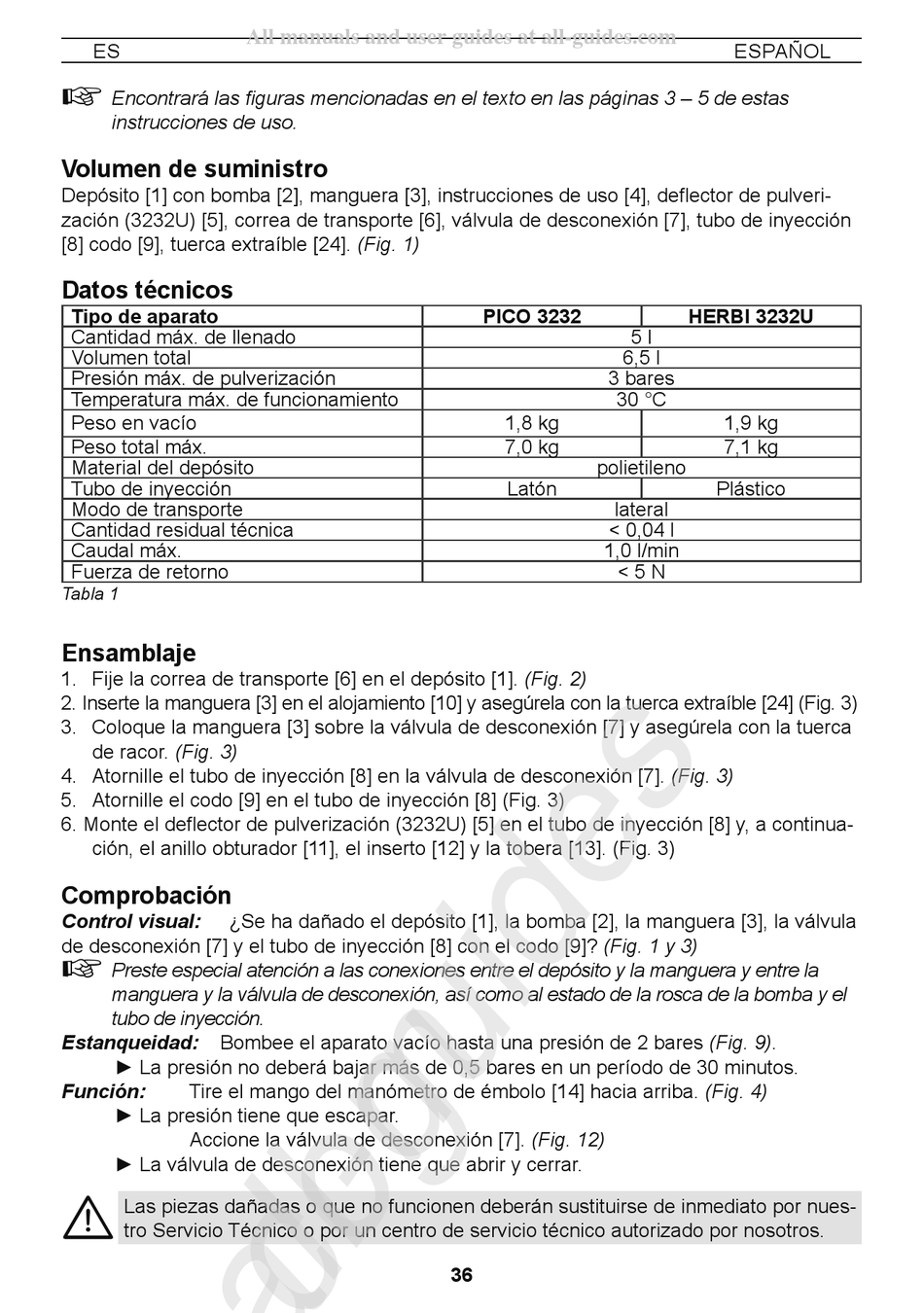

ES
+
Encontrará las figuras mencionadas en el texto en las páginas 3 – 5 de estas

instrucciones de uso.

Volumen de suministro

Depósito [1] con bomba [2], manguera [3], instrucciones de uso [4], deflector de pulveri-
zación (3232U) [5], correa de transporte [6], válvula de desconexión [7], tubo de inyección
[8] codo [9], tuerca extraíble [24]. (Fig. 1)
Datos técnicos
Tipo de aparato
Cantidad máx. de llenado
Volumen total
Presión máx. de pulverización
Temperatura máx. de funcionamiento
Peso en vacío
Peso total máx.
Material del depósito
Tubo de inyección
Modo de transporte
Cantidad residual técnica
Caudal máx.
Fuerza de retorno
Tabla 1
Ensamblaje
1. Fije la correa de transporte [6] en el depósito [1]. (Fig. 2)
2. Inserte la manguera [3] en el alojamiento [10] y asegúrela con la tuerca extraíble [24] (Fig. 3)
3. Coloque la manguera [3] sobre la válvula de desconexión [7] y asegúrela con la tuerca
de racor. (Fig. 3)
4. Atornille el tubo de inyección [8] en la válvula de desconexión [7]. (Fig. 3)
5. Atornille el codo [9] en el tubo de inyección [8] (Fig. 3)
6. Monte el deflector de pulverización (3232U) [5] en el tubo de inyección [8] y, a continua-
ción, el anillo obturador [11], el inserto [12] y la tobera [13]. (Fig. 3)
Comprobación
Control visual: ¿Se ha dañado el depósito [1], la bomba [2], la manguera [3], la válvula
de desconexión [7] y el tubo de inyección [8] con el codo [9]? (Fig. 1 y 3)
+
Preste especial atención a las conexiones entre el depósito y la manguera y entre la
manguera y la válvula de desconexión, así como al estado de la rosca de la bomba y el
tubo de inyección.
Bombee el aparato vacío hasta una presión de 2 bares (Fig. 9).
Estanqueidad:
► La presión no deberá bajar más de 0,5 bares en un período de 30 minutos.
Función: Tire el mango del manómetro de émbolo [14] hacia arriba. (Fig. 4)
► La presión tiene que escapar.
Accione la válvula de desconexión [7]. (Fig. 12)
► La válvula de desconexión tiene que abrir y cerrar.
Las piezas dañadas o que no funcionen deberán sustituirse de inmediato por nues-
tro Servicio Técnico o por un centro de servicio técnico autorizado por nosotros.
All manuals and user guides at all-guides.com
PICO 3232
6,5 l
3 bares
30 °C
1,8 kg
7,0 kg
polietileno
Latón
lateral
< 0,04 l
1,0 l/min
< 5 N
36
ESPAÑOL
HERBI 3232U
5 l
1,9 kg
7,1 kg
Plástico
