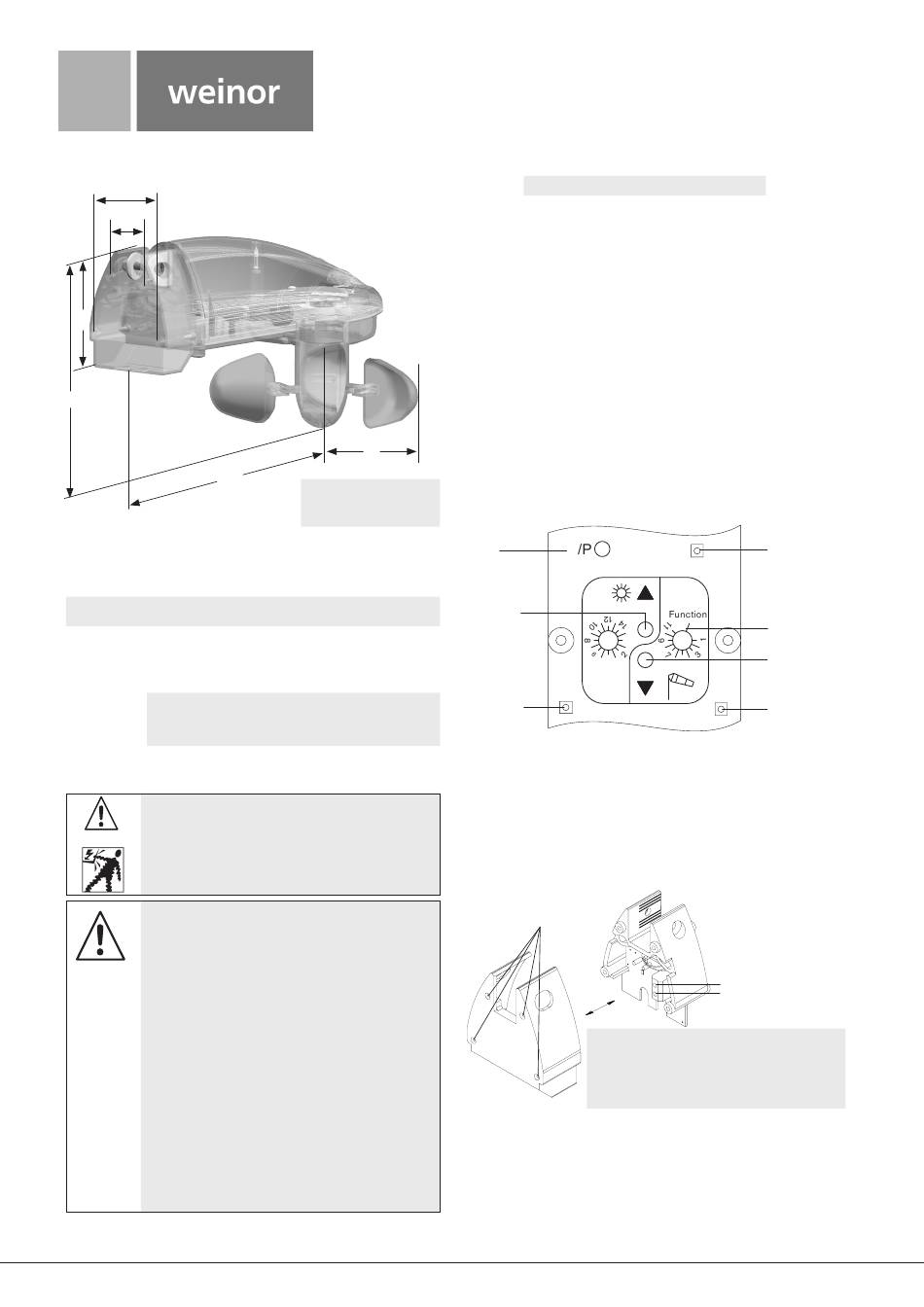

weinor BiSens SW-230V Originalmontageanleitung

Original Montageanleitung
66
35
80
135
200
Allgemeines
Der BiSens SW-230V ist eine kombinierte Licht-/Wind-/Funk-
Steuerung für Markisen und Jalousien.
Wichtig!
Der BiSens SW-230V funktioniert nur in Verbindung mit Funk-
empfängern des weinor Funksystems BiConnect und Weitronic.
Mittels Funk (Frequenz 868,3 MHz) werden die Signale des
BiSens SW-230V an den Empfänger übertragen. Die
Spannungsversorgung wird über den Netzanschluss gewährlei-
stet.
Empfehlung: Um die Lichtfunktion zu deaktivieren, benutzen
Sie bitte einen weinor-Sender mit Hand-/Auto-
Umschaltung.
Sicherheitshinweise
Verletzungsgefahr durch Stromschlag.
Warnung!
• Anschluss muss durch eine autorisierte Fachkraft
erfolgen!
Wichtige Sicherheitshinweise!
Befolgen Sie nachfolgende Anweisungen.
• Verwenden Sie nur unveränderte weinor
Originalteile.
Warnung!
• Halten Sie Personen aus dem Fahrbereich der
Anlage fern.
• Halten Sie Kinder von Steuerungen fern.
• Beachten Sie Ihre landesspezifischen
Bestimmungen.
• Wird die Anlage durch ein oder mehrere Geräte
gesteuert, muss der Fahrbereich der Anlage
während des Betriebes einsehbar sein.
• Gerät enthält verschluckbare Kleinteile.
• Funkanlagen, die auf der gleichen Frequenz
senden, können zur Störung des Empfangs
führen.
• Es ist zu beachten, dass die Reichweite des
Funksignals durch den Gesetzgeber und die
baulichen Maßnahmen begrenzt ist.
80
Hinweis: Einbaulage waagerecht.
Lichtaufnehmer oben
Windwächter untern.
Hinweis: Das Gehäuse darf Kondenswasser zeigen.
Bestimmungsgemäße Verwendung
Der BiSens SW-230V darf nur für die Ansteuerung von Markisen,
Rollladen - und Jalousieanlagen verwendet werden.
Der Anschluss von Fremdgeräten muss in Rücksprache mit dem
Fachhandel durchgeführt werden.
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit
einem erhöhtem Störungsfaktor betrieben werden dürfen.
(z.B. Krankenhäuser, Flughäfen . . .).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei
denen eine Funktionsstörung im Handsender oder Empfänger keine
Gefahr für Personen, Tiere oder Sachen ergibt oder dieses Risiko
durch andere Sicherheitseinrichtungen abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch
andere Funkmeldeanlagen und Endeinrichtungen (z.B.
auch durch Funkanlagen), die ordnungsgemäß im gleichen
Frequenzbereich betrieben werden.
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten
und Anlagen verbinden.
STOPP-/P-Taste
•
AB-Taste
(Sonnen-
symbol)
Off
4
gelbe LED
(Lichtwert)
Elektrischer Anschluss für den BiSens SW-230V
1. Schalten Sie die Netzspannung aus.
2. Schließen Sie die Leitungen des BiSens SW-230V farbgleich an:
bl = N
sw = L
3. Schalten Sie die Netzspannung ein.
Anschluss
b
Schließen Sie eine zumindest 2-adrige
Leitung (UV beständig 0,75 – 1,5 mm
die Klemmen L und N an Ihren
BiSens SW-230V an. Der Anschluss eines
Schutzleiters ist nicht erforderlich.
1. Lösen Sie die Wand halte schrauben (b) des
BiSens SW-230V.
2. Nehmen Sie den Deckel ab.
3. Schließen Sie den BiSens SW-230V an.
4. Setzen Sie den Deckel wieder auf das Gerät.
5. Schrauben Sie den Deckel fest.
BiSens SW-230V
grüne LED
(Senden)
Function-
Stellung
AUF-Taste
5
(Windsymbol)
rote LED
(Windwert)
L
N
2
) an
181228806_DE_0214
