Bedienungsanleitung Multimedia Kit
Multimedia Kit für VW mit Navigationsger t Delta 6
Multimedia Kit für den Anschluss von externen Audio/Video-Quellen mit PAL Signal an das
Navigationsger t "Delta 6" um auf dessen Display DVD zu schauen oder Play-Station zu
spielen.
Der Anschluss erfolgt per Plug & Play, und sollte nur vom authorisierten Fachmann
erfolgen. Für eventuelle Sch den w hrend des Einbaus übernehmen wir keine Haftung.

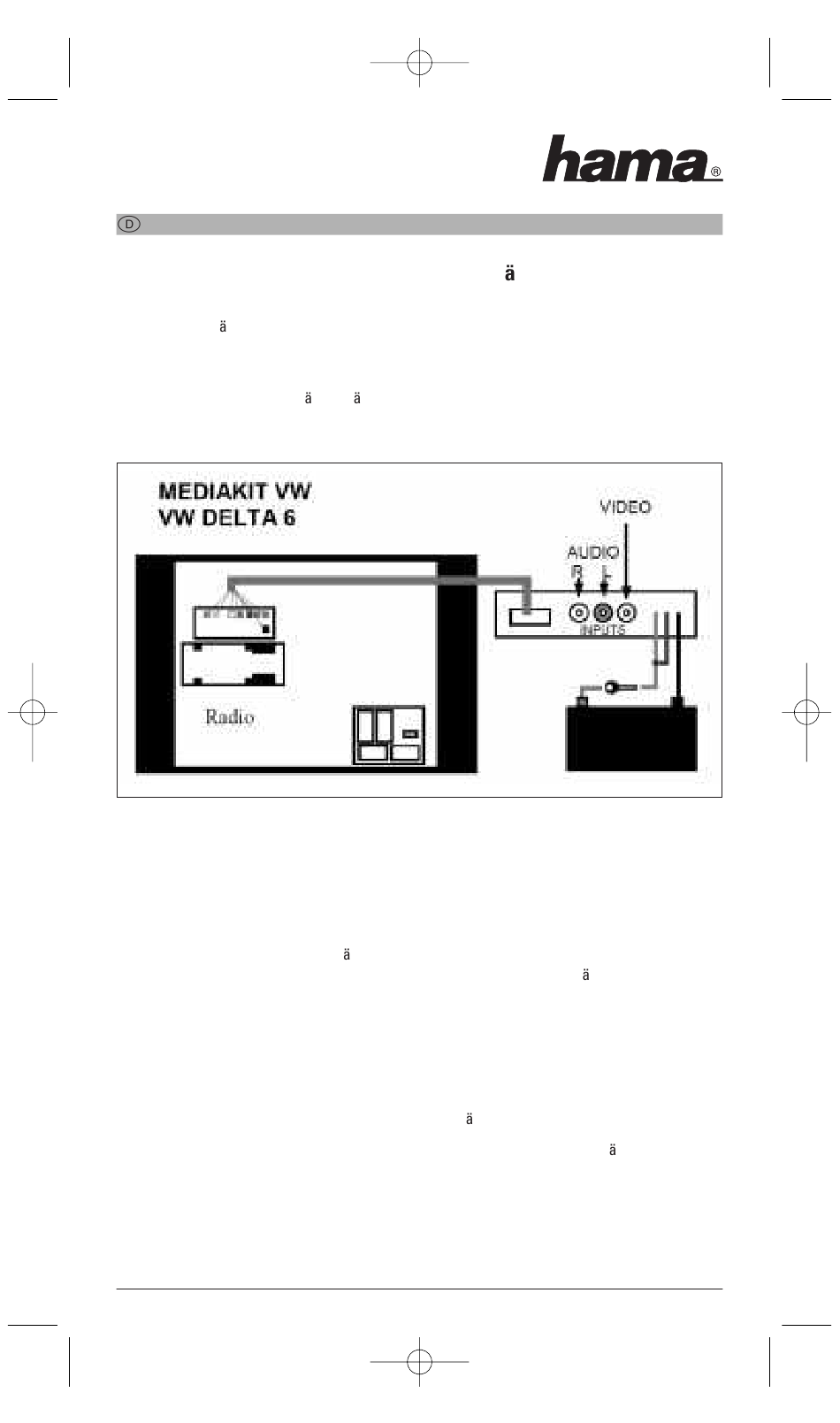

Schaltbild:
Folgende Schritte sind zum Einbau des Multimedia Adapters nötig:
ACHTUNG:
• Die Blackbox braucht einen Zündplus – Anschluss
1. Klemmen Sie die Batterie bitte ab
2. Ziehen Sie das Navigationsger t aus seiner Halterung
3. Verbinden Sie den 18pin Stecker in die Buchse des Navigationsger tes,
die andere Seite mit dem 14Pin Stecker wird mit der Blackbox verbunden.
4. Verbinden Sie die Stromanschlüsse für die Blackbox
• ROT: STROM +12 V DC Zündplus (5A Flachsicherung in der Zuleitung vorh.)
• BLAU: Zündplus +12 V DC oder Remote der externen Quelle
• Schwarz: Masse
5. Klemmen Sie die Batterie wieder an.
6. Aktivieren Sie die Quelle in Ihrem Navigationsger t (wenn notwendig)
Nachdem alle Stecker angeschlossen sind, setzen Sie das Navigationsger t wieder in die
Halterung.
