TCi ambiento pureKNX-Base7 Montageanleitung Seite 2

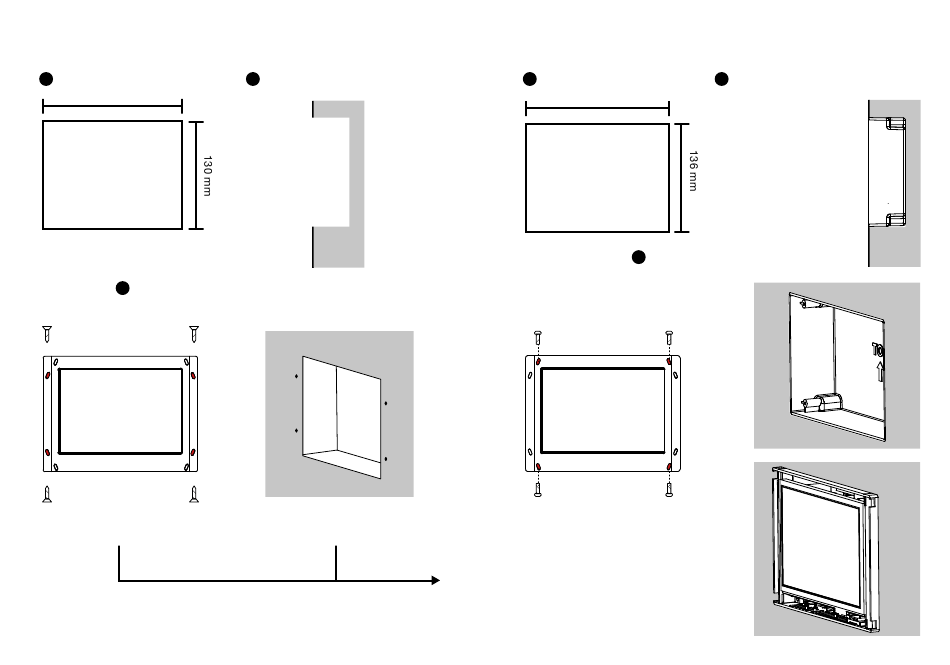

Montage ohne UPG/ Mounting without UPG
Einbau des pureKNX-Base7 direkt in die Wand /
Mounting the pureKNX-Base7 directly into the wall
1. Ausschnitt/Cutout
176 mm
ohne Unterputzgehäuse
without built-in box
3. Einbau pureKNX direkt in die Wand/
Mounting pureKNX directly into the wall
Diese Löcher nutzen!
Use these holes!
Schrauben im Lieferumfang
Screws are part of delivery
2. Reinigen Sie den den Ausschnitt
Clean the mounting hole
Wand
Wall
Wand
Wall
Montage mit UPG / Mounting the UPG
Einbau des pureKNX-Base7 in das UPG /
Mounting the pureKNX-Base7 into the UPG
1. Ausschnitt/Cutout
181 mm
mit Unterputzgehäuse
with built-in box
3. Einbau pureKNX in UPG/
Mounting pureKNX into UPG
Diese Löcher nutzen!
Use these holes!
Schrauben im Lieferumfang
Screws are part of delivery
Bei beiden Montagevarianten
steht das Gerät ca. 5 mm vor der Wand!
At both mounting variants the unit
stands approx. 5 mm before the wall!
2. Einbau UPG/Mounting UPG
UPG-Öffnung muss mit
fertiger Wand abschließen!
UPG
UPG opening must be end
with the surface of the wall!
Wand
Wall
Wand
Wall
Wand
Wall
