背板说明 - Mooer GE300 LITE Schnellstartanleitung

预置组切换踩钉
10
GE300lite总共可保存255个预设⾳⾊，可分成85个预设⾳⾊组，踩下预置组切换踩钉可向上
或向下切换预置组。
效果模块按键
11
效果模块带灯按键，按键灯亮代表模块开启，灯灭代表未开启。按下按键开启或关闭模块。
12
EXP1
INPUT
GUITAR
EXP2
13
AUX
IN
12
1/8"⽴体声辅助⾳频输⼊接⼝，可连接⼿机、MP3等⾳频设备输⼊⾳频⾄GE300lite。
IN
13
1/4"单声道信号输⼊接⼝。GUITAR/LINE拨档可根据输⼊设备调整为吉他输⼊或线路
输⼊以适⽤更多的乐器。
1/4"OUTPUT
14
1/4"单声道信号输出接⼝。单声道输出时请连接L(MONO)接⼝，⽴体声输出请同时连接
L和R接⼝。
XLR
OUT
15
平衡输出信号接⼝，⽤来远距离传输信号⾄调⾳台、声卡等设备。单声道输出时请连接
L(MONO)接⼝，⽴体声输出请同时连接L和R接⼝。GND/LIFT为平衡输出接⼝的接地拨档。
USB
16
B型USB接⼝，可连接电脑软件编辑⾳⾊，导⼊导出预置，导⼊IR，固件更新，声卡录⾳等。
DC
IN
17
电源输⼊接⼝，建议使⽤随机附带的专⽤适配器连接。
电源开关按钮
18
MIDI接⼝
19
⽀持⾃定义为MIDI
IN或MIDI
OUT。
PHONES
20
1/4"⽴体声⽿机接⼝
SEND/RETURN
21
SEND：1/4"单声道效果回路输出接⼝，⽤于外接周边单块的INPUT。RETURN:1/4"单
声道效果回路输⼊接⼝，⽤于外接周边单块的OUTPUT。
EXP1/EXP2接⼝
22
1/4"⽴体声三芯表情踏板接⼝，可连接外接表情踏板，控制被指定的参数。同时也可设置
为EXT
CTRL功能,⽤以控制部分吉他功放的通道切换。

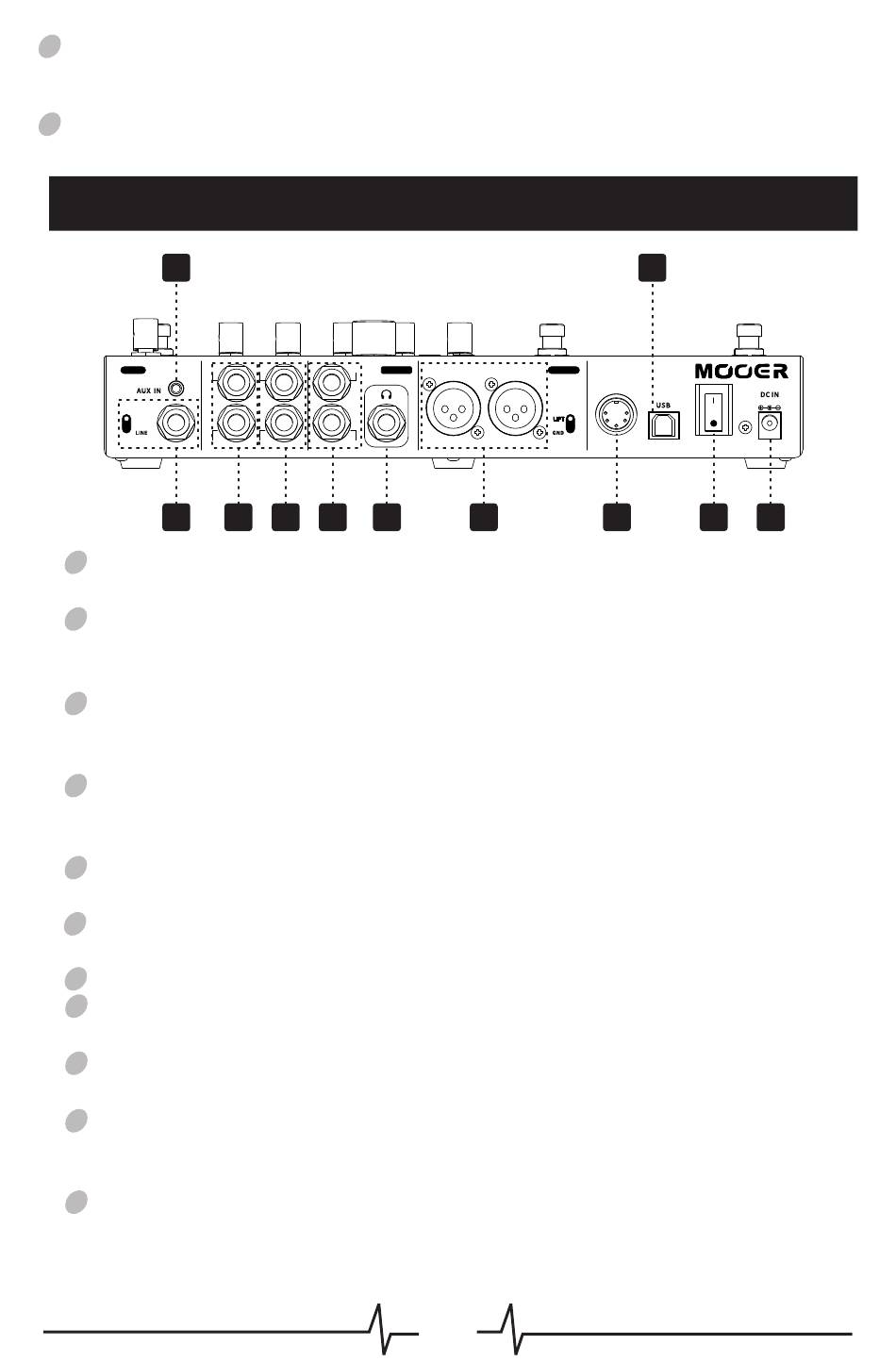

背板说明
SEND









L(MONO)
OUTPUT
RETURN R
22 21 14 20
XLR
OUT










L(MONO)
R
15
09
16
MIDI
IN/
MIDI
OUT
9V
2A
19 18 17
