7 Bedien- und Anzeigeelemente

6 7 8 1
Colour Segment
Power
Light on
5 4 3

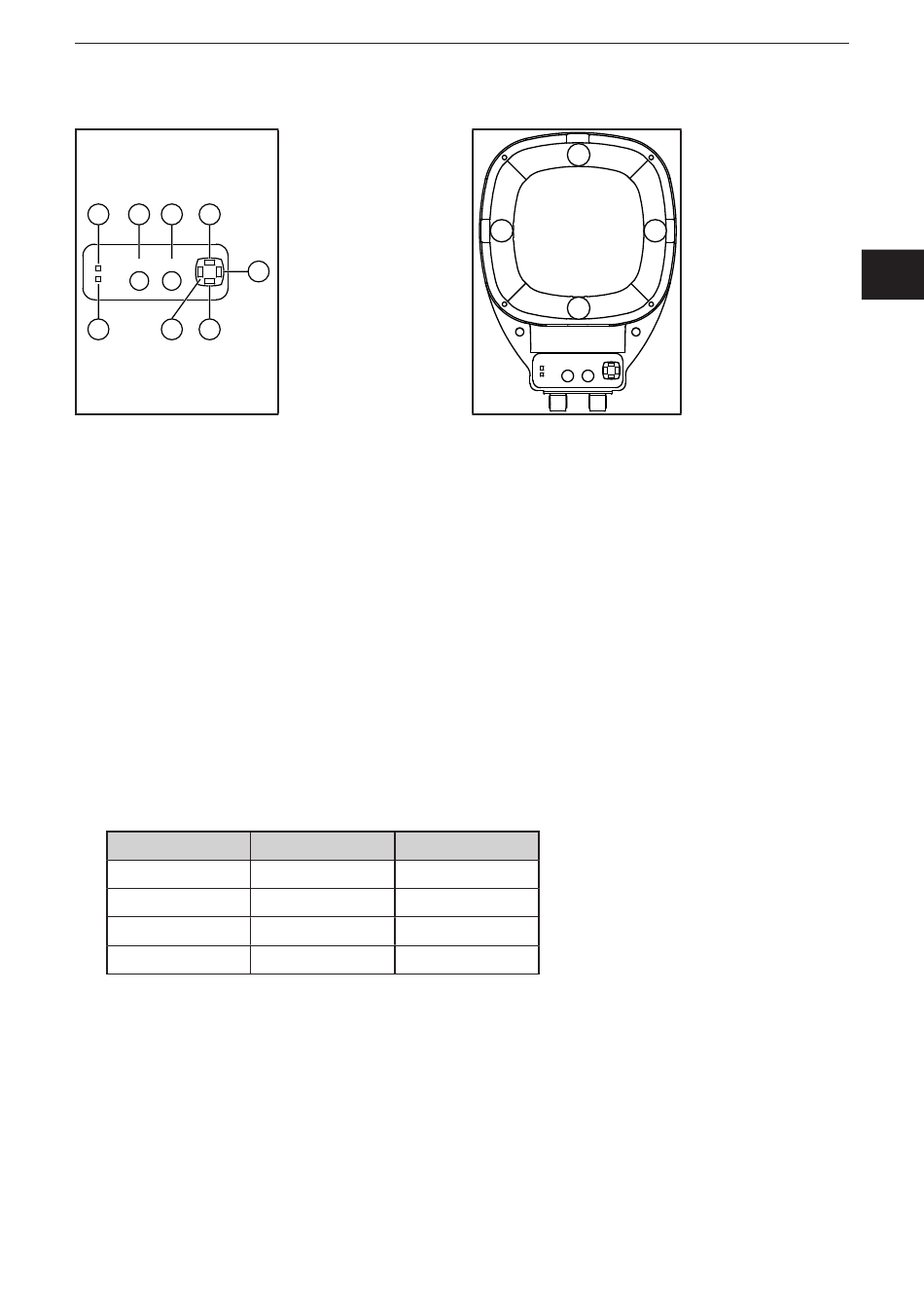

Die LEDs "1" bis "4" zeigen an, welche Segmente bei einem Trigger aktiv sind
(→ 7.1 Farben und Segmente einstellen).
Beispiel: Wenn LED 2 und 4 leuchten, sind die Segmente 2 und 4 bei einem
Trigger aktiv�
Die LED "Light on" leuchtet, wenn ein Segment aktiv ist�
Die LED "Power" leuchtet, wenn die Stromversorgung aktiv ist�
Die Taste [Colour] stellt die Farbe der Segmente ein�
Die Taste [Segment] stellt die aktiven Segmente ein�
7.1 Farben und Segmente einstellen
► Gleichzeitig Taste [Colour] und Taste [Segment] für 3-4 s drücken�
> Die LEDs "1-4" blinken� Die Tastensperre ist deaktiviert�
► Mit Taste [Colour] zwischen den Farben umschalten:
Gerät
O2D930
O2D931
O2D932
O2D933
► Mit Taste [Segment] zwischen den folgenden Kombinationen umschalten:
– Segment 2 und 4 aktiv
– Segment 1 und 3 aktiv
– Segment 1 bis 4 aktiv
► Gleichzeitig Taste [Colour] und Taste [Segment] für 3-4 s drücken�
> Die LEDs "1-4" blinken� Die Tastensperre ist aktiviert� Die Einstellungen wurden
gespeichert�
①
: LED 1
②
: LED 2
③
: LED 3
④
: LED 4
2
⑤
: LED Light on
⑥
: LED Power
⑦
: Taste Colour
⑧
: Taste Segment
Farbe 1 Farbe 2
weiß infrarot
rot cyan
weiß infrarot
rot cyan
Bedienungsanleitung O2D93x
1
4 2
3
Colour Segment
Power
Light on
①
: Segment 1
②
: Segment 2
③
: Segment 3
④
: Segment 4
9
DE
