5 Montage

Colour Segment
1
Power
Light on

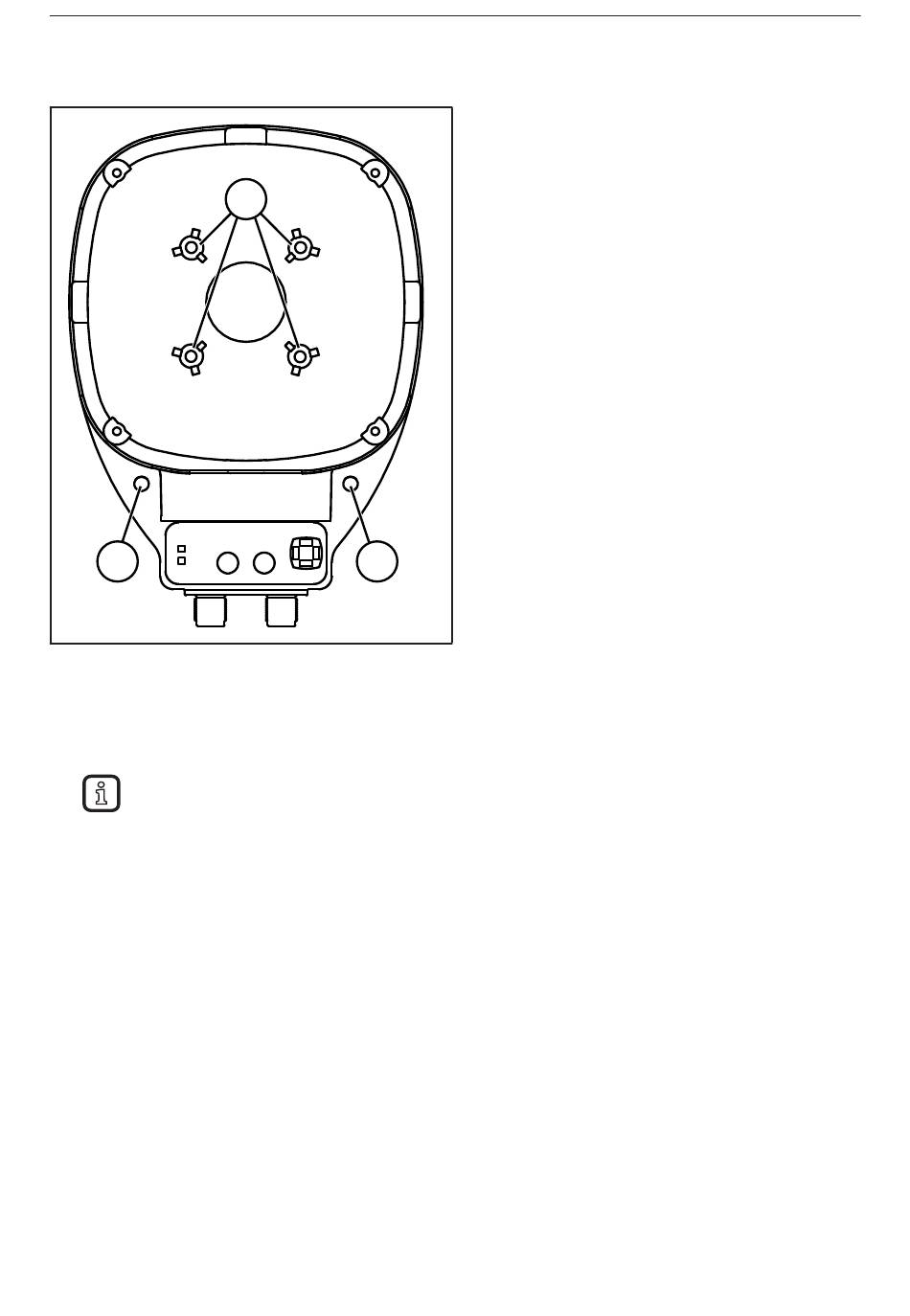

Abb� 1: Montage
5.1 Gerät montieren
► Das Gerät über die Montagebohrungen mit 2x M5-Schrauben montieren�
Für eine zusätzliche Sicherung die Schrauben mit Schrauben-
Sicherungslack behandeln�
► Die Schrauben mit einem Drehmoment von 0,5 bis 1,5 Nm festschrauben�
► Zugentlastungen für am Gerät verbundene Leitungen verwenden�
5.2 Vision Sensor montieren
► Das Zubehör E2D117 über die Zubehörhalterungen mit 4x M3-Schrauben
montieren�
► Die Schrauben mit einem Drehmoment von 0,5 bis 1,0 Nm festschrauben�
► Den Vision Sensor an das Zubehör E2D117 montieren�
► Zugentlastungen für am Vision Sensor verbundene Leitungen verwenden�
6
2
1
①
: Montagebohrungen
②
: Zubehörhalterungen
