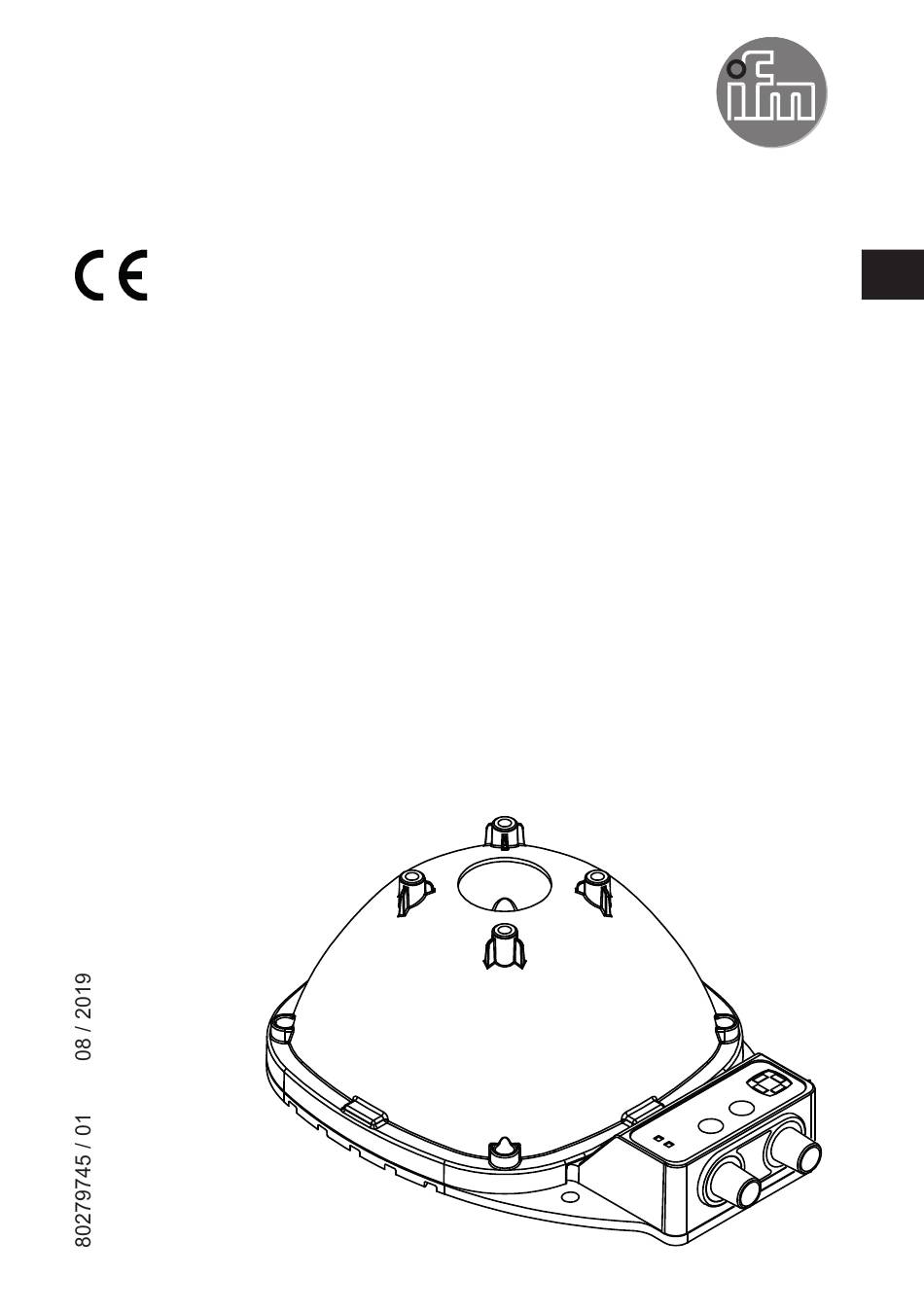

- Seite 1 Bedienungsanleitung LED-Dom-Beleuchtung O2D93x...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung O2D93x Inhalt 1 Vorbemerkung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 1�1 Verwendete Symbole �... -
Seite 3: Vorbemerkung
ACHTUNG! Warnung vor Sachschäden 1.3 Copyright und Warenzeichen © Alle Rechte bei ifm electronic gmbh� Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh� Alle auf unseren Seiten verwendeten Produktnamen, -Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber�... -
Seite 4: Sicherheitshinweise
Bedienungsanleitung O2D93x 2 Sicherheitshinweise ● Das beschriebene Gerät wird als Teilkomponente in einem System verbaut� – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers� – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen�... -
Seite 5: Bestimmungsgemäße Verwendung
Wohnbereichen ist das Gerät nicht geeignet� Das Gerät darf nur unter den im Datenblatt angegebenen Umgebungsbedingungen verwendet werden� 4 Lieferumfang ● O2D93x Beleuchtungseinheit ● Bedienungsanleitung ► Bei unvollständigem oder beschädigtem Lieferumfang ifm electronic kontaktieren� Das Gerät wird ohne Montage- und Anschlusszubehör geliefert�... -
Seite 6: Montage
Bedienungsanleitung O2D93x 5 Montage ① : Montagebohrungen ② : Zubehörhalterungen Colour Segment Power Light on Abb� 1: Montage 5.1 Gerät montieren ► Das Gerät über die Montagebohrungen mit 2x M5-Schrauben montieren� Für eine zusätzliche Sicherung die Schrauben mit Schrauben- Sicherungslack behandeln� ►... -
Seite 7: Elektrischer Anschluss
Bedienungsanleitung O2D93x 6 Elektrischer Anschluss Beachten Sie die folgenden Hinweise vor der elektrischen Installation� ACHTUNG! Das Gerät darf nur von einer Elektrofachkraft installiert werden� Elektrische Daten im Datenblatt beachten� Gerät der Schutzklasse III (SK III) Die elektrische Versorgung darf nur über PELV-Stromkreise erfolgen� Für Kabellängen >... -
Seite 8: 6�2 Modus Dauerlicht
AN_i_1870_G Original Scale Drawing (MTD) Bedienungsanleitung O2D93x 6.2 Modus Dauerlicht 6.2.1 PNP Stecker M12 5-polig : Dimmer Original Scale Drawing (MTD) 6.2.2 NPN Stecker M12 5-polig : Dimmer EPS Source Product Scale Drawing 6.3 Modus Pulsbetrieb Frame Size: 75 mm x 26 mm AN_i_xxxx_G Original Scale Drawing (MTD) Die EMV-Störfestigkeit des Gerätes kann erhöht werden:... -
Seite 9: Bedien- Und Anzeigeelemente
Bedienungsanleitung O2D93x 7 Bedien- und Anzeigeelemente ① ① : LED 1 : Segment 1 ② ② : LED 2 : Segment 2 ③ ③ : LED 3 : Segment 3 ④ ④ : LED 4 : Segment 4 Colour Segment Power ⑤... -
Seite 10: Inbetriebnahme
Bedienungsanleitung O2D93x 8 Inbetriebnahme Durch Einschalten der Versorgungsspannung wird das Gerät in Betrieb genommen� 8.1 Modus Dauerlicht Im Modus "Dauerlicht" leuchtet das Gerät dauerhaft� Dieser Modus ist nach dem Einschalten der Spannungsversorgung verfügbar (→ 6.2 Modus Dauerlicht). 8.2 Modus Pulsbetrieb Im Modus "Pulsbetrieb"... -
Seite 11: 8�2�2 Signalverzögerung
Bedienungsanleitung O2D93x 8.2.2 Signalverzögerung Beim Ändern der Farben und Segmente kommt es zu einer Signalverzögerung� Die Signalverzögerung betrifft den Modus Pulsbetrieb mit PNP-Schaltung� ① : Trigger ② : Farbe ③ : Segment 65 µs 2 µs 80 µs 25 µs 65 µs 10 µs 65 µs 10 µs... -
Seite 12: 8�4 Externe Steuerung
Bedienungsanleitung O2D93x 8.4 Externe Steuerung Das Gerät kann extern gesteuert werden, indem der jeweilige Pin des 8-poligen M12-Steckers mit einer 24 V-Spannung verbunden wird (→ 6.1 Anschlussbelegung)� Pin Belegung Hohe Lichtleistung aktivieren Farbe 2 aktivieren Segment 1 aktivieren Segment 2 aktivieren Segment 3 aktivieren Segment 4 aktivieren Tasten deaktivieren... - Seite 13 Bedienungsanleitung O2D93x...
